تفاصيل المنتج:
|
| الوظيفة: | آلة تشكيل المتداول | الجهد: | 380 فولت / 50 هرتز / 3 مراحل |
|---|---|---|---|
| طول خط الإنتاج: | 30 م | اللكم: | لديها |
| إجمالي الطاقة: | 13 كيلو واط | نظام التبريد: | بالماء |
| قطر الأسطوانة: | 70-90 ملم | قوة المحرك الرئيسي: | 7.5كيلوواط |
| تشكيل المحطات: | 12 | قدرة الإنتاج: | 8-15 م / دقيقة |
| قطر رمح الأسطوانة: | 70ملم | السماكة: | 1.5-2.0 مم |
| طاقة المحطة الهيدروليكية: | 22 كيلو واط | إعادة لف: | 5 طن 10 طن أو غيرها |
| العرض: | 100-600 ملم | ||
| إبراز: | 1آلة تشكيل حزمة سلة الكابلات ذات حجم 5 ملم,آلة تشكيل الكابلات,1آلة تشكيل الألواح من.5-2.5 ملم,Cable Tray Unistrut Roll Forming Machine,1.5-2.5mm Roll Forming Machine |
||

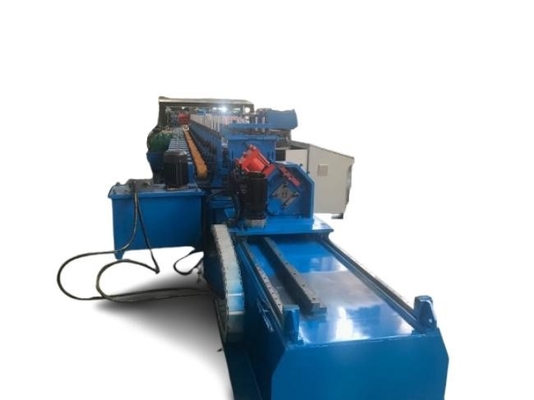

آلة تشكيل اللفوف Unistrut
معظم مواد صانع الكابلات هي الفولاذ المسبق الغلاف ، والفولاذ المقوس بالساخن والبارد ، الفولاذ المقاوم للصدأ. نطاق سمك المواد 1.5mm-2.5mm. الحجم الأكثر شعبية لملف قناة القيود هو 41 * 21,41*41, 41*62,41*82.
نحن المصنعون المحترفون لصناعة قناة سي ووحدة الجهاز ومركز للوحات الشمسية ومركز لتحقيق الاستقرار الزلزالييمكن تعديل شاشة قناة c عن طريق وضع يدوي أو تلقائي على أساس متطلبات العميل . يمكن أن يكون وضع القطع بعد قطع المنشار أو القطع الهيدروليكي وفقًا لمتطلباتك. هذا النوع من الخط لديه أيضًا نظام الخنق ، بعض العملاء يستخدمون نظام الخنق الهيدروليكي ،بعض الزبائن يستخدمون الصحافة، وبعض العملاء جعل قناة C دون ثقب، بعد تشكيل المنتج النهائي قناة C، ثم استخدام آلة ثقب أخرى لثقب إلى الثقوب التي يمكن أن تحسن القدرة الإنتاجية.من السهل جدا لتشغيل وتشغيل الجهاز.
هنا صورة رسمية للمنتج النهائي
الملفات الشخصية
التخطيط
أوتوماتيك إطعام ((3T) → تسوية → طعنة → لفة تشكيل آلة → إعادة تشكيل → قطع المنشار → الخروج
آلة تشكيل اللفوف Unistrut
البيانات الرئيسية
1نطاق عرض التغذية للمادة:/
2نطاق سمك الصلب:1.5--2.5ملم
3نسيج الفولاذ الشريط:فولاذ الكربون المطاط الساخن/فولاذ الكربون المطاط البارد
4سرعة العمل: 15-20m/min
5.أقل طول لقطعة العمل: 2000 مم
6.تسامح المستقيمة: 1 1.5 ملم / 1500 ملم
7.تسامح زاوية قطعة العمل ≤±1.5/1000mm
8الطول الثابت للقطعة العاملة: 10m±1.5mm
9خطوة العجلة: 28 خطوة
مواصفات تكنولوجيا الأجزاء الرئيسية

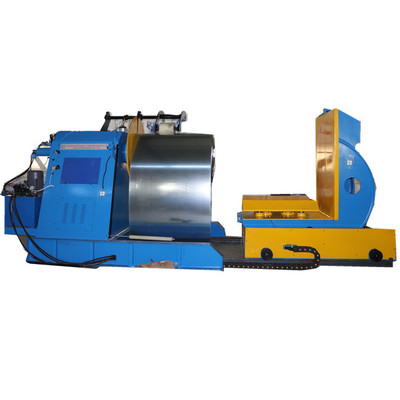

1. 3T مطعم هيدروليكي آلي
A.قطر الداخل للفكرة الفولاذية:φ508mm؛
B. مجموعة Harmomegathus للقطر الداخلي: ф480-520 mm ؛
C. أقصى قطر لفائف الصلب:φ1000mm؛ قدرة الحمل:≤3T
D. طريقة التوسع: 3T هيدروليكية أوتوماتيكية
آلة التسوية
أ.الدوار العامل: 7 أدوات لتسوية الأدوات
ب - خصائص الهيكل: يتم تحسين صلابة أدوات التسوية وقسوة السطح والخصائص الميكانيكية بعد التشديد والتكثيف والتشويش.وهو يشمل لفة القضيب و لفة التسوية، يمكن تعديل لفة القضيب بشكل منفصل، مستوى لفة اعتماد هيكل ضخم، وتأسيس نقطتين للتعديل على الجبهة والخلف لتشكيل زاوية منحنية معينة،يمكن بسهولة لتحسين جودة التسويةهناك زوج من أدوات التدريب المسطحة و زوجين من الأدوات التدريبية الرأسية على جانب تغذية آلة التسوية ، يمكن أن تكون الأدوات التدريبية الرأسية مركزية.
الوظيفة: يمكن أن يلبي الخرق جميع ثقوب الخرق بحجم الرسمة.
مادة الطحن:مادة الطحن هي SKH51أو DC53، من خلال التصنيع والطحن الدقيق HRC58-62.
البيانات الرئيسية:
سرعة الإبرة: 80s / وقت ضربة.
سمك المادة: ∼2.5 ملم
السعة: 80 طن

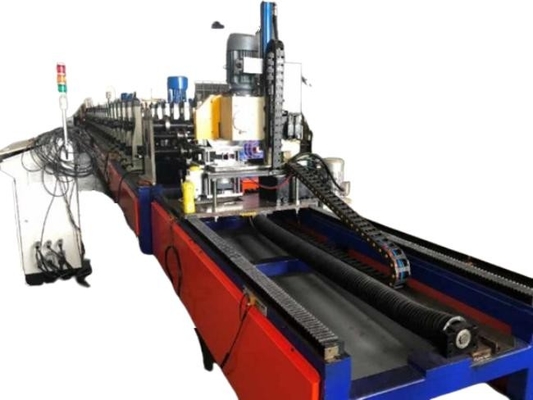

آلة تشكيل الألواح
البيانات الرئيسية
1قوة المحرك: 22 كيلوواط × 2
2. مجموعة QTY28 للدراجات ((بما في ذلك طحن 1 عجلة)
3سرعة العمل 15-20m/min
4مادة الدوار:CR12MoV HRC58-62
5نوع القيادة: هيكل العمود مع محرك علبة التروس
6قطر العمود الرئيسي: ¢90mm
7مادة العمود: 40Cr مع معالجة التكرير الحراري
8حجم آلة تشكيل اللف: 18500*1600*1500mm
9. تم تغيير الملفات الشخصية: يدويا
نظام التحكم الهيدروليكي
كونلون كونتاي شاشة لمسة 7 بوصات، سيمانز PLC، تحويل تردد ياسكاوا، جهاز شنايدر منخفضة الجهد.
a. يستخدم الخط بأكمله تحكم PLC، شاشة لمس الكريستال السائل، واجهة الإنسان والكمبيوتر لتحقيق التفاعل بين PLC والإنسان.المشغل من خلال إجراءات الإعداد إلى التشغيل التلقائي ومراقبة عملية التحكم لتحقيق أن المشغل التحكم في خط كامل وتغيير معيار التحكم، ومراقبة حالة التشغيل، والمعيار وإشارة فشل المعدات. يتم تعيين طول قطعة العمل عن طريق الرقمية، يمكن ضبط طول قطعة العمل.
وضع التشغيل يشمل اليدوي / التلقائي. الجهاز لديه وظيفة التبديل اليدوي والأتوماتيكي. الجهاز يعمل بشكل مستقل ضمن الحالة اليدوية ، فمن السهل الصيانة.داخل الحالة التلقائية للمضي قدما في تشغيل خط كامل، التسلسل بدء التشغيل. الكل لديه زر الزحف من أجل التعامل مع الحادث الطارئ، والتي يمكن أن تضمن الآلة والشخص الآمن.
