تفاصيل المنتج:
|
| الاستخدام: | آلة دعم ضوء LED | سمك مادة المنتج: | 0.3 إلى 0.8 ملم |
|---|---|---|---|
| سرعة تشكيل المنتج: | 2 ~ 8 م / دقيقة | خطأ طول المنتج: | ± 1 مم / 3 م |
| القوة الكلية: | 13 كيلو وات | قوة التحكم: | PLC |
| اللكم: | لديها | disoft: | يدوي واحد أو هيدروليكي |
| إبراز: | آلة تشكيل ملفات صندوق إضاءة LED T5,آلة التشكيل الهيدروليكية للدوران,آلة تشكيل ملفات القص,hydraulic punching roll forming machine,shearing profile roll forming machine |
||

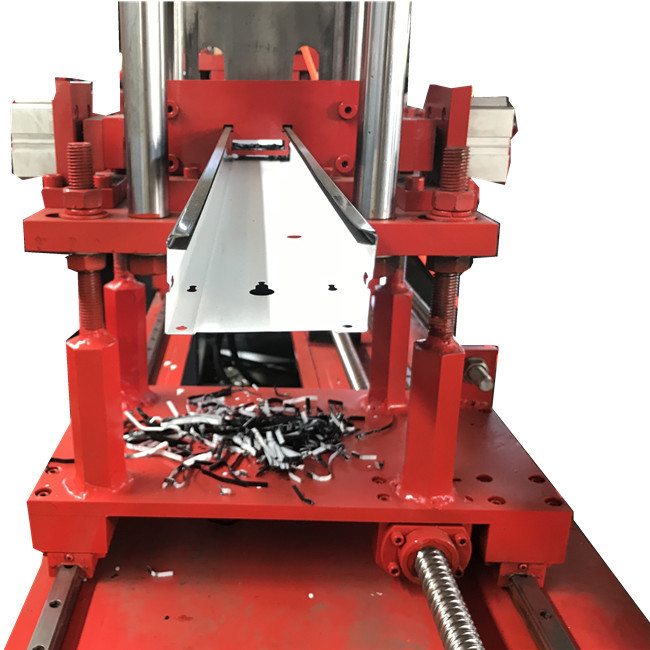

آلة تشكيل ملفات تعبئة LED Light Box (T5 Profile): إنتاج ملفات تعبئة معدنية تلقائية بالكامل لتوفير التكاليف
إذا كنت تبحث عن استبدال الألومنيوم المصبوب التقليدي أو البلاستيكآلة تشكيل ملفات تعبئة للفيل (مخصصة للفيل T5)مصممة للإنتاج التلقائي الكامل، هذه الآلة تنتج الألومنيوم عالية الدقةأو ملفات تعريف المواد المخصصة ✓خفض تكاليف المواد مع الحفاظ على جودة ثابتة لتصنيع صناديق الضوء LED.
تاريخياً، اعتمدت ملفات تعريف صناديق الضوء LED على الألومنيوم أو البلاستيك المصبوب، والتي غالباً ما تأتي بتكاليف إنتاج أعلى.الملفات المعدنية المنسوجةلمصلحتين رئيسيتين:
لقد أعدنا ملفات تعريف رسومات مفصلة (بما في ذلك الملف A) لاستعارتك اتصل بنا لمعرفة كيفية محاذاة الملفات المعدنية النهائية مع تصاميم صندوق الضوء LED الخاص بك.
تتضمن آلة تشكيل ملفات التدوير LED Light Box جميع المكونات اللازمة للأتمتة من النهاية إلى النهاية ، مما يضمن إنتاج سلس وغير منقطع. يتضمن هيكلها الأساسي:
تم تصميم كل عنصر من مكونات الآلة من أجل الدقة والمتانة والتشغيل الفعال. فيما يلي المواصفات الحاسمة:
| المعلم | تفاصيل |
|---|---|
| سمك مادة المنتج | 0.3 ملم (مُحسّنة لصلابة ووزن صفحة صندوق الضوء LED) |
| عرض مادة المنتج | قابلة للتخصيص (العرض النهائي يتم تحديده أثناء التشغيل في الموقع) |
| سرعة تشكيل المنتج | 2~8 م/دقيقة (يمكن تعديلها عن طريق التحكم في التردد لتتناسب مع احتياجات الإخراج) |
| خطأ طول المنتج | ± 1 ملم / 3 م (دقة عالية لضمان تركيب مستمر للملف) |
| الطاقة الإجمالية للمعدات | 13 كيلوواط |
| إمدادات الطاقة | - طاقة المعدات: AC 380V، 50Hz، ثلاثي المراحل - قوة التحكم: AC 220V، 50Hz، مرحلة واحدة (يمكن تخصيصها) |
| مكون | المعلمات |
|---|---|
| إمداد الخدمة | - سمك التغذية: 0.3-1.5 ملم - محرك التغذية: 1.5kw - دقة التغذية: ± 0.1mm (ضمان محاذاة المواد الدقيقة) |
| آلة الجهاز الهيدروليكي للكبح | - طن الطابع: 10 طن * 2 ضربات (يعالج خلق الثقوب لمواقف مختلفة من الملفات) - مادة الطحن: Cr12MoV (مقاومة ارتداء عالية ، حياة الطحن الطويلة) |
| إطار آلة التشكيل | - الهيكل: لحام أنابيب مربعة متكاملة (80x80mm) - لوحة الجانب: 25 ملم من الصلب Q235 (حمل قوي للتشكيل المستقر) - دليل التغذية: تصميم لوحة التوجيه (يمنع انحراف المواد) |
| صناعة الدوامات | - كمية: 22 مجموعة من العجلات المتدحرجة + آلية تصويب 6 عجلات (تحسين شكل الملفات الشخصية ووضعها مستقيمًا) - المادة: الصلب Cr12 (معالج ومطمئ، صلابة HRC58-60 °C لمقاومة الارتداء) - العمود الرئيسي: Φ38mm (المطفية والمشددة للقوة) - محمل العمود الرئيسي: 6206 (بالصفحة الجانبية، دوران سلس) |
| محرك الجهاز الرئيسي | - المحرك: 4kw (تعديل سرعة التردد المتغير) - المنخفض: 4# المنخفض السيكلويد - ناقل النقل: المحرك → عجلة الحد من الدبوس الدوائية → عجلة الربط → دوران متزامن من عجلات تشكيل |
| الحلاقة الهيدروليكية | - طاقة المحرك الهيدروليكي: 2.2 كيلوواط - وضع إيقاف: إيقاف + إيقاف هيدروليكي - سمك الشفرة: 3 ملم (قطع نظيفة ، خالية من الحفر) |
يستخدم نظام التحكم في الآلة مكونات موثوقة عالية الأداء لضمان التشغيل المستقر:
لقد أعدنا عينات مادية من ملفات تعريف مربع الضوء LED (بما في ذلك ملفات تعريف T5) ومقطع فيديو عمل مفصل يوضح عملية الإنتاج بأكملها للآلة،من إزالة الملفات والطعن إلى التشكيل والقصاتصل بنا لطلب هذه الموارد وتصور كيفية تطبيق الجهاز على سير العمل الخاص بك.
سواء كنت بحاجة إلى تعديل أبعاد الملف، تعديل مواقع الثقوب، أو التكيف مع أنواع المواد المختلفة، يمكننا تخصيص الجهاز لتصميم صندوق الضوء LED الخاص بك.لمزيد من التفاصيل حول المعلمات، لمشاهدة ملفات تعريف الرسم، أو لمناقشة التخصيص، والاتصال بفريقنا في أي وقت نحن هنا للمساعدة في تحسين خط إنتاج ملفات تعريف LED الخاص بك.
