تفاصيل المنتج:
|
| التسوية: | مع | المواد رمح: | 40 كر |
|---|---|---|---|
| النوع: | آلة تشكيل لفة | طول الماكينة: | 30 م |
| ماكينة التخريم: | ماركة YangLi | سرعة التشكيل: | 8-12 م / دقيقة |
| إعادة لف: | 5 طن 10 طن أو غيرها | السرعة: | سرعة عالية أو عادية |
| استخدام: | تشكيل لفة | قطر رمح الأسطوانة: | 70ملم |
| مادة الصلب: | الفولاذ المجلفن، الفولاذ المقاوم للصدأ | القوة: | 5.5 كيلو واط |
| محطة الأسطوانة: | 24 محطة بكرة | تشكيل المحطات: | 12 |
| المستوي والمغذي: | 9 بكرات ، 4 لأسفل 5 | ||
| إبراز: | آلة تشكيل القناة الأمريكية,آلة تشكيل القناة القائمة على القيود الولايات المتحدة الأمريكية,4 في 1 آلة قناة القناة,Strut Channel Roll Forming Machine USA,4 In 1 strut channel machine |
||

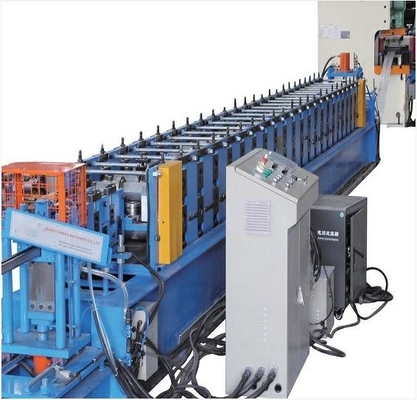

آلة تشكيل القناة 4 في 1 للولايات المتحدة الأمريكية
قناة Strut هي عبارة عن فولاذ قياسي يتم تشكيله بالدوران البارد يستخدم في صناعة الكهرباء أو البناءات لدعم الهيكلية. والذي يتم تشكيله عادة من شريط الملفات المعدنية ،لفة تشكلت في قسم قناة مفتوحة مع الشفاه لتوفير صلابة إضافية. أساسي القنوات القناة هي: 41 * 41. 21 * 21، وأيضا بعض الأشكال المخصصة.
آلة تشكيل قناة القناة هي قطعة قوية ومتنوعة من المعدات قادرة على تلبية احتياجات إنتاج قنوات القناة في أنظمة تركيب الطاقة الشمسية.يفتخر بميزات مثل الدقة العالية، حياة خدمة طويلة، وسهولة التشغيل، ويوفر العديد من الميزات الاختيارية وخيارات التخصيص.

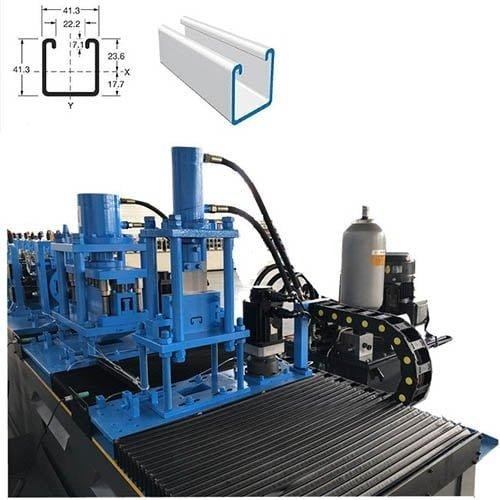

رسم الملف
عرض العينة
سير العمل
آلة تشكيل القناة 4 في 1 للولايات المتحدة الأمريكية
مزايا المعدات
1.خط الإنتاج يستخدم آلة طرق عالية السرعة و Skd11 مواد القالب، بحيث يضمن أن 12 متر من اللوحة يمكن أن تكون طرق في دقيقة واحدة.
2خط الإنتاج يمكن أن ينتج أربعة ملامح ارتفاع مختلفة، بحيث تحقيق إنتاج متعددة المواصفات وأقل مساحة الأرض.
3من أجل الحد من تشوه الشق، جهاز بعد قطع هذه المعدات يتبنى طريقة القص من أسفل إلى أعلى.
مادة آلة تشكيل القناة الدوارة 4 في 1 للولايات المتحدة الأمريكية ((النوع الفاخر)
1سمك المادة: 2.0-2.5 ملم
2المواد المطبقة:GI/GL/PosMAC
3قوة العائد المادية: 235-390Mpa
4عرض التغذية: حوالي 98-179 ملم
مقدمة في تحلل الآلة
1.5T-600 الهيدروليكية Uncoiler
التحكم الهيدروليكي في الثقوب الداخلية للطلاء الصلب
عرض التغذية: 600 مم
القطر الداخلي للملف: 508 ± 30mm ، القطر الخارجي: 1500mm
السعة القصوى: 5 طن، المحرك: 3KW، تعديل سرعة تحويل التردد
محرك مضخة الزيت: 3 كيلوواط
زيادة قوة التغذية التلقائية وجهاز إيقاف التلقائي
جهاز ذراع ضغط السائل
2جهاز التسوية
أعلى ثلاثة، أسفل أربعة، وسبعة أدوات تسوية الأدوات.
مع قاطرة توجيه التغذية ، يتم لحام الإطار الرئيسي بفولاذ H450.
المحور مصنوع من فولاذ 45 #، وهو ساخن و ساخن، والكروم الصلب.
قطر = φ90 ملم، معالجة دقة.
الطاقة الكهربائية: 3 كيلوواط
3.جهاز تغذية الخدمة
4.63T آلة طحن أسطوانة يانغلي
المضرب عالي السرعة 63 طن مجهزة بمجموعة من نماذج الاضراب قبل تشكيل لفة.
المضرب لديه أغطية أمان على جميع الجانبين وأبواب على جانب واحد.
يتم التحكم بها بواسطة نظام PLC
محرك التغذية هو أكثر دقة بواسطة محرك الخدمة ، قوة محرك الخدمة هي 3KW.
5.القالب المضرب
6.جهاز القطع الهيدروليكي

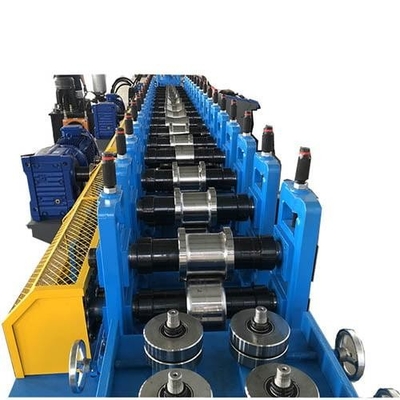

7طاحونة تشكيل الألواح
مع قاطرة توجيه التغذية ، يتم لحام الإطار الرئيسي بفولاذ H400.
سمك جدار الجانب: Q235 T18mm
عصا الربط: ف22 مصقول
تستخدم العجلات المتحركة معالجة الدقة من الفولاذ المحمل GCR15 (= EN31 فولاذ) ، والسطح هو الكروم الصلب ، سمك 0.04mm ، ومعالجة المرآة السطحية (مدة خدمة أطول ، صدأ أقوى) ؛
الصخرة مصنوعة من فولاذ 45 # ، تم معالجتها الحرارية والمعالجة الحرارية ، ومصفوفة بالكروم الصلب.
قطر = 80 ملم، معالجة دقة.
حركة السلسلة والسلاسل حوالي 22 خطوة لتشكيل.
المحرك الرئيسي (علامة Poli Lai) = 15kW ، تعديل سرعة التردد.
8.نظام التبريد

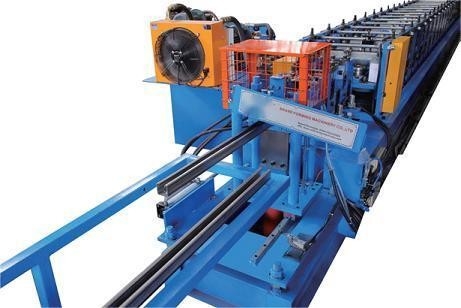

9جهاز حطام القضيب الهيدروليكي
منصة لقطع، وقف لقطع، تصميم قطع قطعتين دون تغذية
المحرك الهيدروليكي: 5.5kW
مادة أداة القطع: CR12Mov (= SKD11 ، لديها حياة قطع مليون على الأقل) ، معالجة حرارية إلى HRC58-62 درجة
يتم توفير قوة القطع من قبل المحطة الهيدروليكية المستقلة المضيف
10.المحطة الهيدروليكية
11نظام التحكم بـ PLC
التحكم التلقائي في الكمية وطول القطع
إدخال بيانات الإنتاج (لعبة الإنتاج، عدد قطع الإنتاج، طول الإنتاج، الخ) على الشاشة اللمسية.
إكمال الإنتاج تلقائيًا
الجمع: PLC، عاكس، شاشة لمسة، مكيف، الخ
12.مصعد الخروج
لا دافع، وحدتان، عجلات متدحرجة عليها، سهلة التحرك
