آلة تشكيل رصيف الدرج للسلع التجارية الكبرى

آلة تشكيل طلاء الرف

تصميم آلة تشكيل المجلدات من الصلب المصنوع من الصلب الرصيف الرقائقي لإنتاج رف التخزين، رف التخزين، رف التخزين القائم

إطار رف مخصص

رسم إطار رف مخصص

رسومات أدوات رف القسم

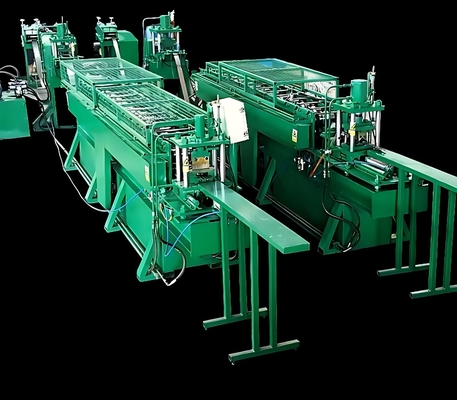

عملية خط إنتاج الرف

مُسَوِّي الملفات 2 في 1 →موفر الخدمة→ جهاز توجيه → جرعة هيدروليكية → آلة تشكيل اللفافات →جهاز القطع (بما في ذلك السكين) → رف المنتجات النهائية

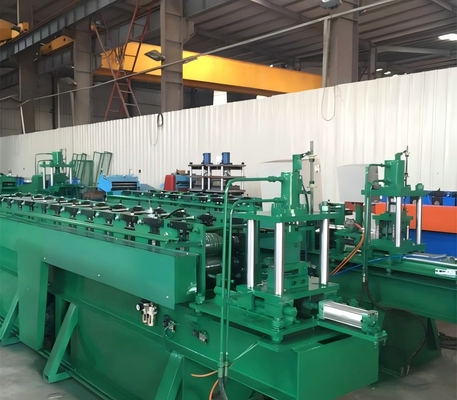

آلة تشكيل طلاء الرف

قائمة الآلات

2 في 1 Uncoiler مُستقيم

1، النوع التوسع اليدوي

2، المعلم

1) تفريغ سلبي

2) وزن الملف:<2T

3) D الداخلية للفول: φ450mm-φ530mm

4، الحد الأقصى عرض 200 ملم

5) السماكة.0.4-1.6ملم

6) أدوات تسوية: 7 أدوات

7) القوة.1.5كيلوواط

إمداد الخدمة
3.1 أقصى عرض تغذية: 200 ملم
3.2 سمك التغذية: 0.4-1.6 ملم

3.3 محرك ، 0.85 كيلوواط ((ياسكوا))

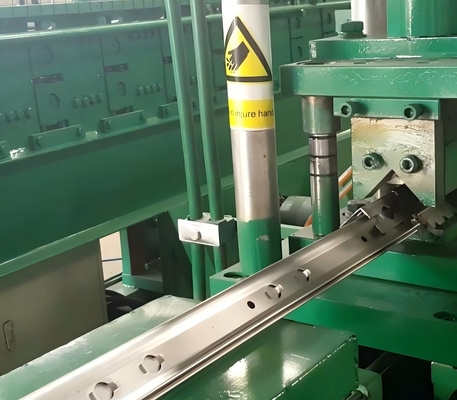

نظام ثقب هيدرولي

3.1 الوظيفة:الخرق الهيدروليكي
3.2 الهيكل: تعيين الطول، قياس الطول التلقائي، وضع تلقائي يصل إلى المسافة المحددة وقف العمل ، هيدروليكية أسطوانة مدفوعة الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز.
3.3 ضغط عمل النظام الهيدروليكي: 16MPa
3.4 محطة هيدروليكية:15KW ((حفرة هيدروليكية / استخدام نفس المحطة)

جهاز التوجيه

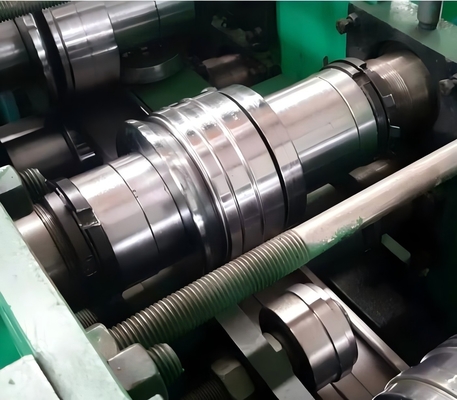

أجهزة التشكيل الرئيسية (للوحة عرض 36 ملم)

5.1 تشكيل الدوار: 14 محطة، وإضافة روب رول، للتأكد من أن ملف التعريف السطحي لا خدوش.

5لوحة جانبيّة: T.18mm ، فولاذ A3

5.3 سرعة التدحرج: 2-8 م/دقيقة.

5.4 مادة الدوال:#45، التخفيف العام، صلابة HRC56-62 °C.
5.5 قوة المحرك: 4 كيلوواط
5.6 الدوار الرئيسي: ¢ 65mm،45 #.
5.7 قاعدة المعدات: 45 # H نوع باستخدام صفيحة فولاذية لحامية.
5.8 ناقل الحركة: سلسلة القيادة
5.9 الأمن: مع أزرار وقف الطوارئ على جميع أنحاء المجلس، سهلة التعامل مع حالات الطوارئ، لضمان سلامة المعدات والمستخدمين.والعتاد الآخر في السلسلة والموظفين يمكن أن يؤدي بسهولة إلى إصابة قسم نقل مغطى الغطاء الوقائي، لضمان سلامة العمال.

رف جمع مسطح
نظام التحكم الكهربائي
كل خط التحكم المُستورد للجهاز، شاشة لمسة LCD، واجهة الإنسان-الآلة، الناس يتفاعلون مع جهاز التحكممشغل يضع البرنامج لتشغيل تلقائي (تحكم قابل للبرمجة) ومراقبة عملية التحكم، تحكم مشغل خط الإنتاج وتعديل معايير التحكم، ومراقبة في الوقت الحقيقي حالة المعدات والمعايير وإشارة العيب.الطول القابل للتعديل يمكن أن يكون قابلا للتعديل كذلكمراقبة حالة تشغيل المعدات في الوقت الحقيقي وإشارة الخطأ.
عملية يدوية / أوتوماتيكية اثنين من أنماط. مع وظيفة التبديل اليدوية والأتوماتيكية: في الوضع اليدوي، يمكن أن تكون عملية مستقلة، صيانة سهلة؛ في الوضع التلقائي،تنفيذ عملية الإنتاج الكاملة، من أجل البدء؛ على طول اللوحة مع أزرار وقف الطوارئ، من السهل التعامل مع حالات الطوارئ، لضمان أن المعدات والموظفين التشغيل السلامة.

المكونات الرئيسية للآلات من العلامة التجارية:
نظام التحكم بـ PLC: سيمنز
عاكس: تايوان شيلين
المصفّف: أومرون
الشاشة الملموسة: سيمنز
بعض المكونات هي أجهزة العلامة التجارية شنايدر.

منتج الرفأناعلى ميزة المعدات

1، خط إنتاج رف التخزين لإنتاج رف التخزين الخفيف، رف التخزين المتوسط، رف التخزين الثقيل.

2، نظام التحكم بـ PLC ، تلقائيًا وسهل التحكم.

3، عجلة ذات جودة جيدة مع عملية التخفيف ، وتصل صلابة HRC60-65 درجة مئوية.

4"نظام تتبع القطع مع شفرة القطع Cr12".
