تفاصيل المنتج:
|
| Usage: | Shelf back panel machine | Control method: | PLC |
|---|---|---|---|
| Productivity: | 8 to 10 minutes | Sheet Cutting Length: | Adjustable |
| Machine Basic Frame: | 500# H steel welded | Shaft Diameter: | 80mm |
| Automatic: | Fully automatic | Forming Stations: | 22 |
| Electricity: | customize | Product_After-Sales Service: | Engineers available to service machinery overseas |
| Usage: | Roll Forming | Shaft: | 45# steel with tempering |

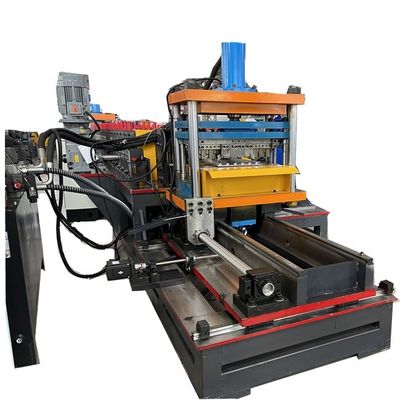

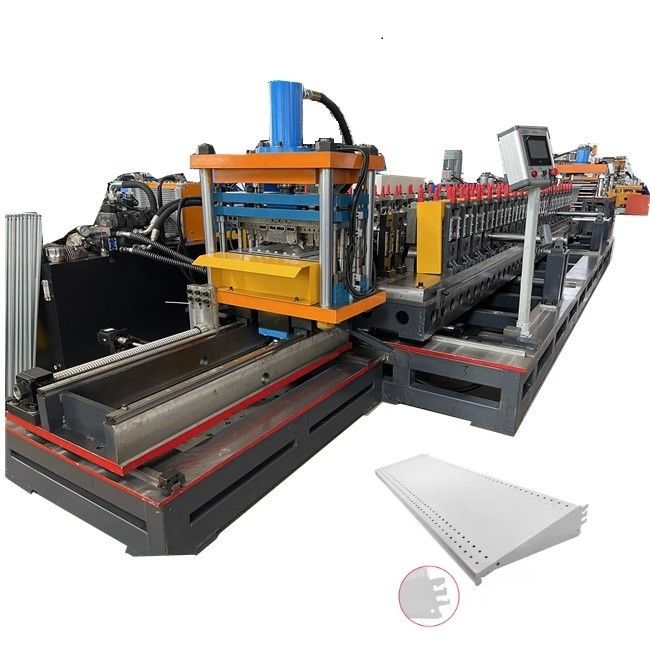

آلة تصنيع ملفات تعريف لوحة الخلفية للمتجر الكبير
مصمم لإنتاج لوحة الرف المعدنية إما مع طراز الخزعة أو النوع المسطح.أرفف السوبر ماركت القياسية تم تطويرها وتصميمها خصيصًا للمتجر القياسية، مع أهم ميزات كونها خفيفة الوزن وجميلة. ليس لديهم أنواع معقدة من الملحقات مثل تلك الموجودة في محلات السوبر ماركت الكبيرة، كما تم تعديلها في طرق العرض،مع إيلاء المزيد من الاهتمام لتأثير العرض وعرض الإنسانية للمنتجاتعملائها الرئيسيين هم السلسلة المحلية من المتاجر الكبرى المتوسطة الحجم. خذ على سبيل المثال ملف الرسم التالي لإظهار كيفية تصميم الآلة:
آلة تصنيع ملفات تعريف لوحة الخلفية للمتجر الكبير:
المعدنية رف السوبر ماركت خلفية لوحة الملف الشخصي صنع الماكينة تدفق العمل:
تدفق العملية لخط الإنتاج: 5 طن حزمة التوتر الهيدروليكية عربة مواد رف → 700 آلة تسوية → ما مجموعه 3 محطات،بما في ذلك محطة واحدة لثقب الثقوب الصغيرة على اليسار واليمين، محطة أخرى لضرب وترتيب الثقوب،و 1 محطة لضرب الشقوق والأذنين المعلقة (5 مجموعات من القوالب ذات أبعاد تشكيل مختلفة تحتاج إلى استبدالها بالقوالب المقابلة) → CNC 1.3kw تغذية الحاسب الآلي → 20 مجموعة (تعديل عرض التدحرج) → تعقب الحاسب الآلي الهيدروليكي للقطع والفلانج (1 مجموعة من القوالب المشتركة) → ناقل التفريغ.
| البند | المواصفات | |
| المواد | المواد | Q235 |
| مواصفات الجهاز | سمك | 0.5-0.6ملم |
| الملف الداخلي | القطر الداخلي 450~500mm، والقطر الخارجي 1200mm | |
| سرعة العمل | سرعة الخط العامل للمعدات 8-10m/min | |
| طول التصنيع | حسب المتطلبات | |
| دقة التصنيع | L<1000mm:±0.5mm | |
| عرض التشكيل | 99ملم 199ملم 299ملم 399ملم 499ملم | |
| قسم التشكيل | على الرسم | |
| القوة | الطاقة الإجمالية | ≤30 كم |
الـالمعدنية سوبر ماركت رف الخلفية لوحة محور صنع آلة تتكون من العناصر التالية:
أما بالنسبة لـ (الديكويلر) ، يمكنك اختيار اليدوي أو الهيدروليكي 5 طن أو 10 طن.
أما بالنسبة للجزء الذي قبل الخزعة، فإن العرض قابل للتعديل، هنا يمكننا إضافة أنواع مختلفة من النقش. وإذا كنت تحب حفرة الخزعة، هنا يمكننا إضافة واحد آخر الخزعة.

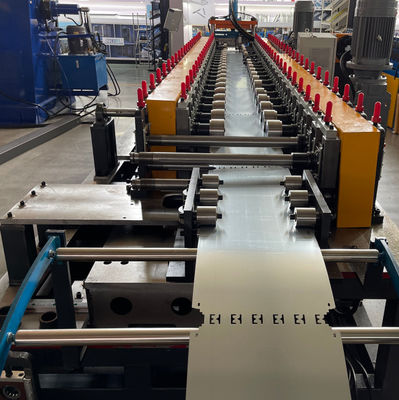

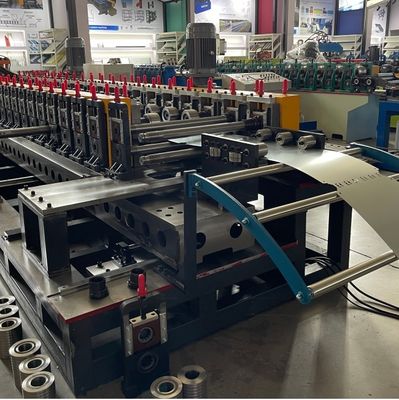

أما عن آلة التشكيل الرئيسية، فقد صممنا إطار قوس مزدوج مع علبة التروس في الداخل، لضمان تسريع التروس.كما تم تصميمها مع علامة ضبطمع هذه التصاميم، يمكننا التأكد من أن الآلة تعمل بشكل مستقر ودقيق.

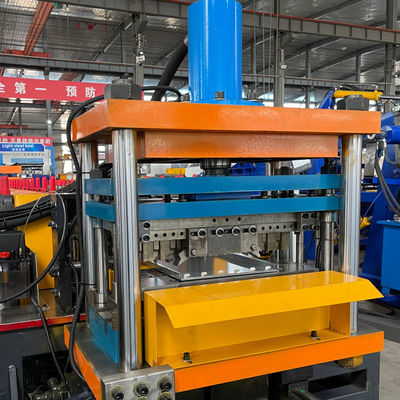

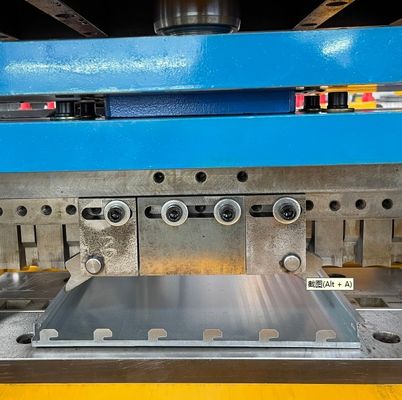

أما بالنسبة للقطع والانحناء، مع القوالب المنحنية القابلة للتعديل، جهاز استشعار لتحويل الضوء أكثر دقة.
فيما يتعلق بنظام التحكم بـ PLC:
1اعتماداً على نظام تحكم Mitsubishi PLC القابل للبرمجة؛ اعتماداً على التحكم الخدمي Huichuan، اعتماداً على التحكم الآلي المركزي لتنظيم سرعة محول تردد الصينوس، واستخدام رلاي Izumi الياباني.
2خط الإنتاج بأكمله يتبنى التحكم الآلي المركزي، مع ربط بين آلة التشكيل والصحافة الهيدروليكية.
3وظيفة الإنذار: لديها وظائف إنذار مثل إغلاق نقص المواد ، العد ، الوصول إلى إغلاق الإنتاج ، وقف الطوارئ ، تعثر القالب ، الحد ، إلخ.
المعدنية رف السوبر ماركت الخلفية لوحة الملف الشخصي صنع آلة العمل أشرطة الفيديو لاستعارتك:
