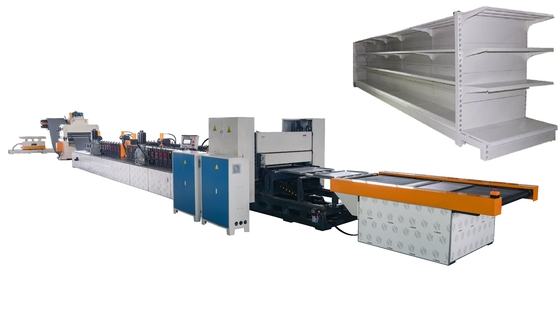

أجهزة تشكيل أوراق الفولاذ المستخدمة على نطاق واسع في صناعة الرفوف والرفوف

آلة تشكيل لفائف الصناديق
خط إنتاج صالات الصرافات المزدوجة يخدم مختلف الصناعات التي تتطلب حلول تخزين عالية الأداء، بما في ذلك إدارة المستودعات، مراكز التوزيع،منشآت التصنيع، والعمليات اللوجستية.
وهي تلبي الطلب على لوحات حاويات موثوقة ومتعددة الاستخدامات لتحسين استخدام مساحة التخزين وتبسيط عمليات معالجة المواد.
تفاصيل المنتج



عملية الإنتاج

5T اليدوي decoiler → 1000mm جهاز تسوية → 1000mm سيرفو آلة تغذية CNC (Huichuan سيرفو 1.3kw) + 2 خروقات + 2 فتحة دائرية اليسار واليمين الهيدروليكية الأمامية الآلات الثقب (2 قواعد القالب،4 مجموعات من القوالب) → 36 مجموعات من عرض قابلة للتعديل التدريجية (الدفع الرئيسي 15KW تعديل سرعة التردد المتغير، تعديل العرض CNC ، Huichuan servo 0.85KW) → القطع الهيدروليكي والفلانج (1 مجموعة من القالب ، 7.5KW محرك مضخة الزيت) → شريط نقل التفريغ (محرك 0.2kw).

آلة تشكيل لفائف الصناديق

الخصائص
1عملية مريحة وسهلة وسريعة
2- صلابة عالية للمنتجات النهائية، لا وجود للخدوش أو الشقوق.

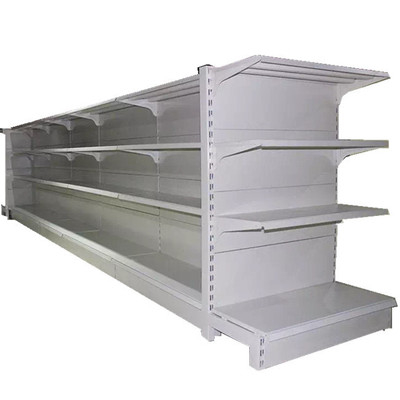

3يستخدم على نطاق واسع في صناعة الرفوف والرفوف.

DL-M50-20-500معايير خط الإنتاج القابلة للتعديل في العرض:

تفاصيل أكثر

1رف المواد:مع سعة 5 أطنان وقطر الداخلي لفكرة φ 450 ~ 550mm ، مع الحد الأقصى للقطر الخارجي لمادة لفكرة φ 1300mm ، تفريغ سلبي.

2.آلة التسوية:عرض التغذية 500-1000 ملم ، باستخدام آلة تسوية 1000 ملم مع 3 أشرطة أعلى و 4 أشرطة السفلية ومجموعتين من أشرطة القضيب. قطر أشرطة التسوية φ 50 ، قطر أشرطة القضيب φ 58.

3.خدمة المغذية:عرض التغذية 500mm، محرك سيرفو 1.3kw، سرعة التغذية 15-25mm/min، معالجة عالية التردد للوصل لكرام الصلب

4.قاعدة القالب الأمامي:1 15T قاعدة القالب الهيدروليكي، قبل إبرة الشقوق على كلا الجانبين، 2 مجموعات من القوالب (1 مجموعة على كل جانب).
5آلية توجيه التغذية:يضمن أن المواد لا تتحرك عند دخول الدوال للتدحرج.
6.قطعة للتشكيل المطاطية:تم تشكيلها باستخدام 36 مجموعة من الأطواق ، ومواد الأطواق هي Cr12MoV ، المعالجة الحرارية تحت الفراغ ، وقسوة HRC55-58.

قطر العمود الرئيسي φ 50. المادة هي فولاذ 45 # ، والتي يتم تصنيعها عن طريق المعالجة الخام والتشديد والتكرير الدقيق والطحن الدقيق.
تم تجهيز مجموعتين من محامل العجلات الشائكة 30209 على جانب التوصيل ، ومجموعة واحدة من عمود العجلات الأسطواني NJ209 مجهزة على جانب التشغيل.

7.ناقل:المحرك الرئيسي 15 كيلوواط (مقلل التروس) تحكم سرعة التردد المتغير.
8.الهيدروليكية نظام القطع والشفرات:يحتوي النظام على وظيفة حماية التفريغ وهيكل أسطوانة هيدروليكية بطاقة 25 طن.

9.تحميل الطاولة 2 متر
10.نظام التحكم بـ PLC:اعتماد نظام Huichuan servo CNC و Mitsubishi PLC قابل للبرمجة من اليابان ؛ التحكم المركزي الآلي في سرعة محول تردد الصين Shenzhen ؛ضبط المعلمات باستخدام شاشة اللمس شينجي.
يتبنى خط الإنتاج بأكمله التحكم التلقائي المركزي ، مع ربط بين آلة التشكيل والفلانج والانحناء.
وظيفة الإنذار: هناك وظائف إنذار مثل إغلاق نقص المواد ، العد ، الإخراج يصل إلى إغلاق ، وقف الطوارئ ، تشديد القالب ، وضع الحد ، الخ
11.مكونات هوائية:المكونات الهوائية الرئيسية تعتمد العلامة التجارية الشهيرة تايوان AIRTAC
