تفاصيل المنتج:
|
| بكرات: | 18-31 | السماكة: | 1-2 ملم |
|---|---|---|---|
| قطع التسامح: | ± 0.05 مم | السرعة: | 10-15 م / دقيقة |
| البعد: | تقريبا. 8.5 م × 1.5 م × 1.2 م | الفتحة: | 90 ملم |
| العرض: | نوع قابل للتعديل | سرعة التشكيل: | 15-20 م / دقيقة |
| اللكم: | بواسطة آلة اللكم | محطة الأسطوانة: | نظام 28 محطة |
| نظام التحكم: | نظام التحكم PLC | قطر رمح: | 80ملم |
| إنتاجية: | عالية | الحجم: | مخصصة |
| إطار الجدول: | 460 يو شعاع | ||
| إبراز: | آلة تشكيل للوحات الدقيقة,آلة تشكيل اللفوف المتقدمة,آلة تشكيل لوحات الرف الصناعية,Advanced Shelf Panel Roll Forming Machine,Industrial Shelf Panel Roll Forming Machine |
||

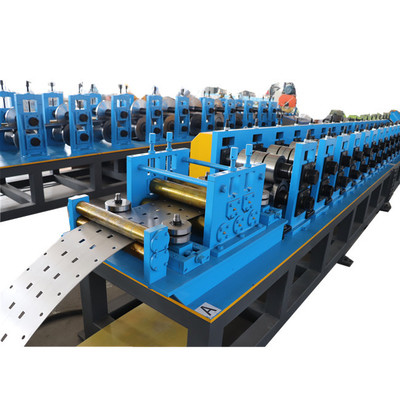

محرك تشكيل للوحة التخزين القائمة
تتكون آلة تشكيل رصيف التخزين من 3 أطنان من الجهاز اليدوي ، جهاز التسوية ، والضرب الهيدروليكي مع تغذية الخدمة ، تشكيل وقطع ما بعد ، وحدة تحكم PLC ، ومحطة هيدروليكية وطاولة تشغيل.
سرعة عمل آلة الرف حوالي 4m/min مع الجهاز الهيدروليكي للكبوسة.سرعة عمل آلة مستقيمة حوالي 8m/min مع آلة الكبوسة، إذا كنت تجعل حلقة في الأرض، سرعة أسرع.

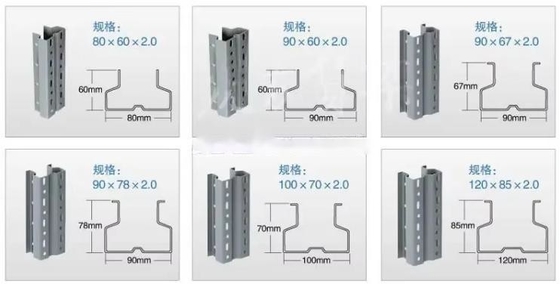

هنا صورة رسمية للمنتج النهائي
Wتدفق العمل

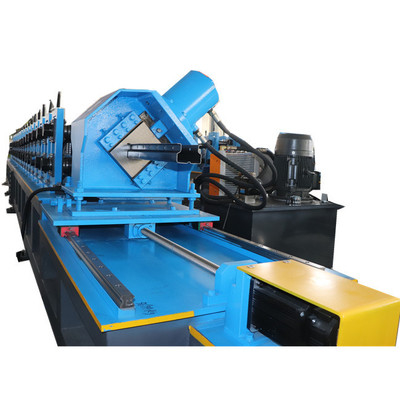

محرك تشكيل للوحة التخزين القائمة
| آلة طحن | قوة الاختراق | 80T |
| جزء التغذية | مواد أدوات الضغط | الفولاذ المقاوم للصدأ |
| ضبط عرض التغذية | الدليل | |
| آلة تشكيل الألواح الرئيسية | الجهد | 220 فولت 60 هرتز 3 مرحلة (حسب طلب العميل) |
| نوع الإطار | إطار التشكيل | |
| وضع القيادة | 1.2 بوصة سلسلة مع محرك التروس | |
| مواد الأدوات | GCr12 إطفاء | |
| مادة الصناديق | فولاذ 45# مع التشديد | |
| قطر العمود | Φ80mm | |

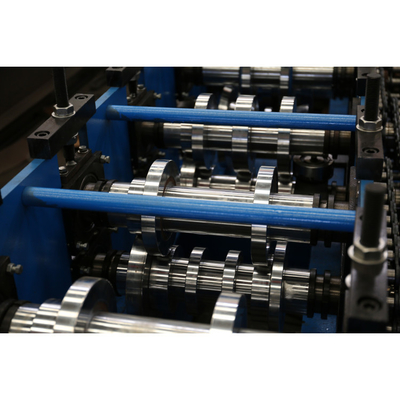

| عدد الأدوات | 20 صف من محطة العجلات | |
| طاقة المحرك الرئيسي | 11 kw + 11 kw | |
| سمك المادة | 2.0 ملم | |
| سرعة التشكيل | 10 متر في الدقيقة |
الميزات الرئيسية لجهاز تشكيل RACK القائم:
1الرفوف رفوف مسطحة، مع دقة عالية في غضون 1mm
2يتم استخدام العمود الصلب الصلب 82 ملم والصلب على شكل H كإطار تحت، بحيث يمكن للآلة أن تتحمل الإنتاج على المدى الطويل دون تشوه الآلة،وبالتالي ضمان إنتاج طويل الأجل من الرفوف
3يتم معالجة الأدوات الآلية بواسطة أدوات CNC لضمان دقة الأدوات ، وبالتالي دقة الرفوف.
4إطاراتنا المقطعة وإطارات الاختبار معفاة من الإجهاد لضمان عدم تشويهها خلال عملية الإنتاج طويلة الأجل، مما يجعل الرفات النهائية ناعمة.
5استخدام نظام تشغيل ميتسوبيشي أو سيمنز مع أداء مستقر، عملية بسيطة، مرة واحدة مدخل الطول والكمية،أجهزة الوقاية المنتجة تلقائيًا ويتراوح معدل تحمل طول القطع بين ± 2mm

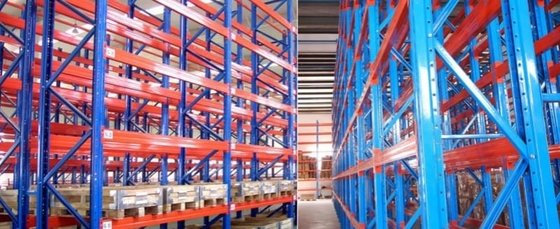

التطبيق
توفر الرفات تخزينًا مستقيمًا آمنًا بالإضافة إلى الإعداد القائم السريع والسهل.
مصنع الآلات جي إس آر تصنيع الرف تشكيل آلة مهنيا.
تعمل بسهولة ، تعمل تلقائيًا مع التحكم في PLC.

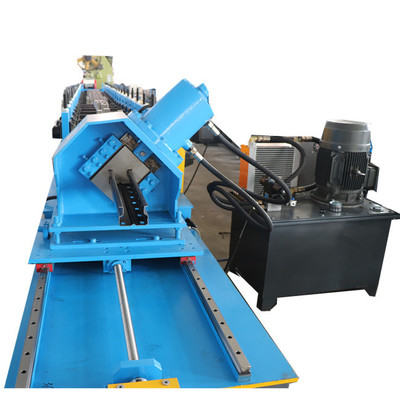

الـ Decoiler- Punch- forming -cut ينفذ
