تفاصيل المنتج:
|
| نظام القطع: | القطع الهيدروليكي | اللون: | تخصيص |
|---|---|---|---|
| اللكم: | ماركة YangLi 80 طن | الوزن: | حوالي 5 ت |
| بكرات: | 18-31 | طول القطع: | عرض القطع الدقيق قابل للتعديل |
| الحجم: | مخصصة | الجهد: | 380 فولت / 50 هرتز / 3 مراحل |
| قطر رمح: | 80ملم | موقف الأسطوانة: | هيكل من الصلب المصبوب |
| الصيانة: | منخفضة | السماكة: | 0.8-1.5 ملم |
| النوع: | رف دمعة عالمي في وضع مستقيم | نوع القطع: | القطع الهيدروليكي |
| المواد: | الفولاذ المغلف | ||
| إبراز: | آلة تشكيل اللفوف,آلة تشكيل اللوحات من أجزاء الرف,آلة تصنيع لوحات رفية متقدمة,Punching Shelf Panel Roll Forming Machine,Advanced Shelf Panel Making Machine |
||
SنصفSيستمSتيليوبريتRأوكمميكينغمأشانين
:تعتبر أعلى الرفات حاسمة لسلامة وكفاءة نظام الرفات القابل للاستبعاد. وهي مصنوعة من الصلب ذو الجدران الدقيقة المثبتة باردة ولديها إجهاد معالجة متبقي.إن تصميم واختيار المرفقات أمر ضروري لسلامة وفعالية النظام الكلي للرفوفتعتمد استقرار الرف المنتصب على الخصائص الفيزيائية للمواد المستخدمة وتصميم القالب ودقة التصنيع.
يتم بناء نظام الرف الصلب صناعة الرف العلوي مع تكنولوجيا متطورة لضمان الدقة والدقة خلال عملية تشكيل لفة. مع الدقة المستمرة والكفاءة العظيمة,قطع الصفيحة إلى مختلف الملفات الشخصية. وحدات التغذية والتصويب، محطات تشكيل اللفافات، أنظمة الخرق والقطع،و أنظمة التحكم كلها مدرجة في آلة تشكيل لفة مستقيمة.

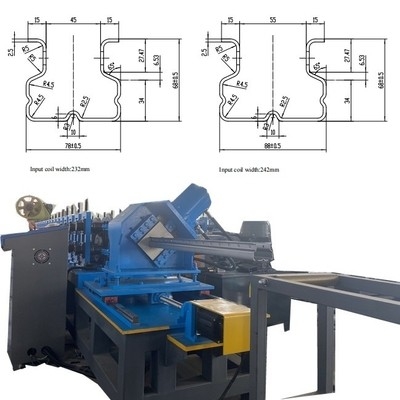

رسم الملف المطلوب: سمك المواد 2.0 إلى 2.5mm
عن الجزء المضرب، من الأفضل أن تعطيني التصميم الذي تريده بالضبط.
سير العملرف مستقيمآلة تشكيل
SنصفSيستمSتيليوبريتRأوكمميكينغمأشانين
قائمة التعبئةتشكيل رف مستقيمآلة
| لا، لا، لا | الاسم | الوحدة | كمية | ملاحظة |
| الجزء1 | 5T decoiler مع جهاز التسوية | مجموعة | 1 | أوتوماتيكي |
| الجزء2 | آلة إبرة ذات طابعة | مجموعة | 1 | |
| الجزء3 | طابور رئيسي سابق مع قاطع | مجموعة | 1 | |
| الجزء4 | محطة تحكم PLC | مجموعة | 1 | محرك السلسلة |
| الجزء5 |
مضخة زيت هيدروليكية نظام قطع تتبع |
مجموعة | 1 | علامة دلتا |
| الجزء6 | جدول جمع المنتجات | مجموعة | 1 |
طول 6 متر |

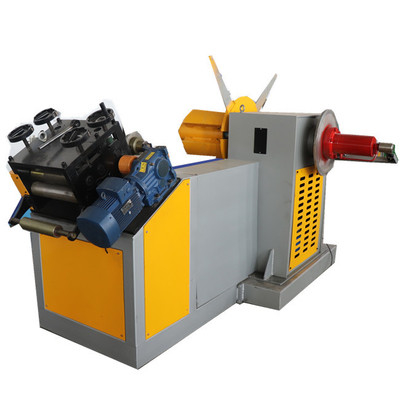

دإيكوليرمع آلة التسوية
| نوع العمل | نوع السيارة | |||||||
| قدرة التحميل | 3 طن | |||||||
| القطر الداخلي للملف | 450-550 ملم (قابلة للتعديل) | |||||||
|
||||||||

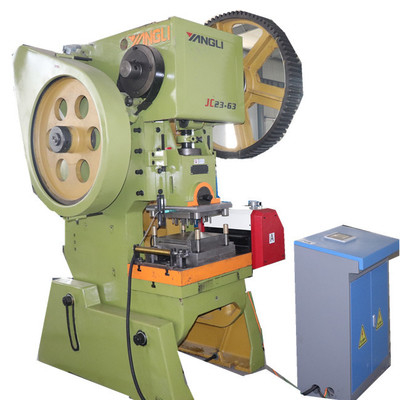

آلة طعنة ((علامة تجارية يانجلي))
| قوة العمل | 110 طن |
| كمية حفرة | ثمانية ثقوبمرة واحدة |
| سرعة العمل | 60 مرة في الدقيقة |
| جهاز التغذية | إمداد الخدمة |
| إبرة | ثلاث مجموعات |
حول تصميم القالب:
يمكن استخدام مجموعة واحدة من القوالب المشتركة لـ 3 مجموعات من الأحجام عن طريق ضبط القوالب في الداخل والخارج مع الدرابزين.
هذا السعر يتضمن قطعة عاملة وقطعة احتياطية واحدة

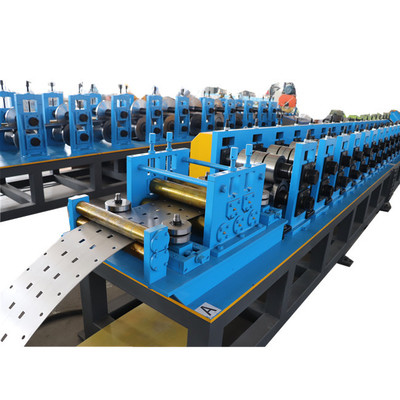

Rنظام التشكيل
| مادة العمود المتحرك | 40Cr | |
| قطر العمود | 80 ملم | |
| مواد الأدوات | Cr12 HRC 56-58 | |
| محطة التدحرج | 18المحطات | |
| سرعة العمل | 0-20m/min | |
| إطار الآلة | الهيكل الرأسي للصلب الحديدي 35 إلى 45 ملم ، ولوحة وسطية أخرى كل طبقة 20ملم صفيحة وسط. |
|
| جسد الآلة | صفيحة فولاذية لحامية بالطحن | |
| علامة السيارات | سيمنز | |
| قوة العمل | 22 كيلوواط (محركان يعملان) ومحركان خطيان | |
| الإرسال | سلسلة | |
| محطة التسوية | 5 عمودات مع أسطوانات التشكيل | |
| التصحيح | أربعة عجلات عمودية | |
| من ناحية واحدة بواسطة ناقل التروس ومع محركين خادمين لتغيير الحجم: | ||
| كامل العمود الطويل، سيتم تحريك إطار الآلة وفقا لحجم مجموعة اللوحة التحكمية. سيتم تحريك الإطار بأكمله على العمود. | ||
نظام التحكم بـ PLC
| علامة التردد | سيمنز (الأصل) | |
| علامة PLC | سيمنز (الأصل) | |
| نوع الشاشة | شاشة لمسة وأزرار | |
| لغة الشاشة | الإنجليزية/الصينية/ أو لغات أخرى | |
| أمر قطع | نعم.. | |
| إعداد طول الملف | نعم.. | |
| برنامج الكميات المجموعة | نعم.. |

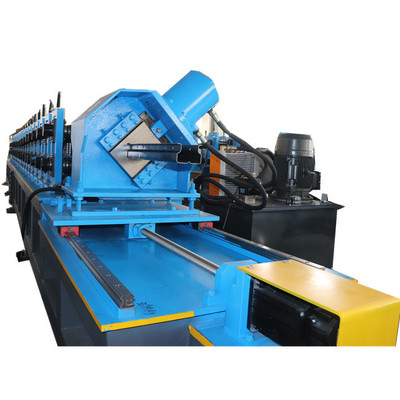

هـالهيدروليكخدمةنظام القطع
| علامة نظام هيدروليكي | معيار YUKEN (صنع في الصين) | |
| نوع العمل | قطع هيدروليكي | |
| طريقة القيادة | حسب نوع الركائز البلاستيك | |
| طاقة المحرك الهيدروليكي | 5.5 كيلوواط | |
| مادة القطع | GB-Cr12 | |
| معدل تحمل طول القطع | ± 1 ملم / 3 م | |
| ميزة القطع | أصوات منخفضة وظروف عمل ثابتة |
(ب)جدول جمع المنتجات
| الطول | 6 أمتار |
| العرض | 0.5 متر |
| نوع العمل |
المضخات |

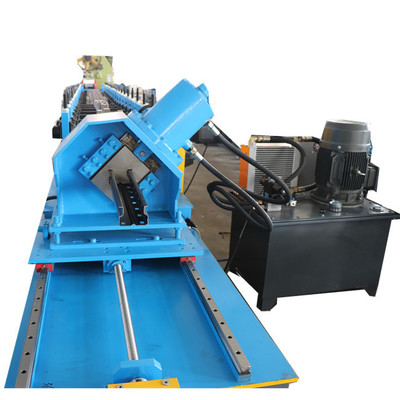

كيفية تغيير شفرة القطع لأحجام مختلفة?
بالنسبة للأحجام المختلفة، يرجى تغيير شفرات القطع هنا.
