تفاصيل المنتج:
|
| إطار الآلة: | 500 # H فولاذ ملحوم | الجهد: | 380 فولت / 50 هرتز / 3 مراحل |
|---|---|---|---|
| قالب التحكم: | خزانة التحكم PLC | القوة: | اثنان 7.5 كيلو واط |
| محركان يقودان: | 15 كيلوواط*2 | خطوات التشكيل: | 28 محطة دوارة |
| عدد البكرات: | 36 بكرات | قطر رمح: | 90 ملم |
| الإرسال: | حسب السلسلة | المتداول رمح المواد: | 45 # فولاذ |
| معالجة الفواصل الدوارة: | علاج ضد الصدأ | الوزن: | 10 أطنان |
| كمية الرولات: | 38 محطة دوارة | سمك إطار الآلة: | 20 ملم |
| نوع القطع: | القطع الهيدروليكي | ||
| إبراز: | الكفاءة آلة تشكيل التدحرج,آلة تشكيل الملفات الصلبة,آلة التشكيل الهيدروليكية للدوائر,Steel Panel Profile Rolling Forming Machine,Hydraulic Pre-Cutter Rolling Forming Machine |
||
Sسطح الشكل آلة تشكيل الملفات
تم تصميم آلة تشكيل لوحة الفولاذ الملفات التداولية لصنع أنواع مختلفة من ملفات لوحة الفولاذ في دفعة تلقائيا بالكامل.,طاولة التغذية، ومعدات التوجيه، ونظام تشكيل اللفاف، ونظام ما بعد القطع (الكهربائية 0 الهيدروليكية) ، ونظام التحكم والمحطة الهيدروليكية.
مجموعة واسعة من الفولاذ المشكّل البارد، من شكل القسم الفرعي، مع مفتوح، شبه مغلق ومغلق، والمنتجات الرئيسية من آلة تشكيل اللفافات هي الفولاذ القناة المشكّلة الباردة، الفولاذ الزاوية، الفولاذ قسم Z,الصلب المموج المشكّل باردًا ، الأنابيب ، الأنابيب المربعة ، الأنابيب المستطيلة ، الأنابيب المطاطية ، أبواب الستارة المتدحرجة ، وما إلى ذلك. يمكن تصميم شكل المقطع العرضي للصلب: الحجم ، الدقة ،والطول يمكن تعديله بمرونة حسب الحاجة، جميعها يتم توفيرها بطول أو بطول مزدوج، وتحسين الاستخدام الأمومة. يمكن أيضا أن تتطابق عمليات الإنتاج مع المضرب، وذلك لتلبية متطلبات مختلفة.

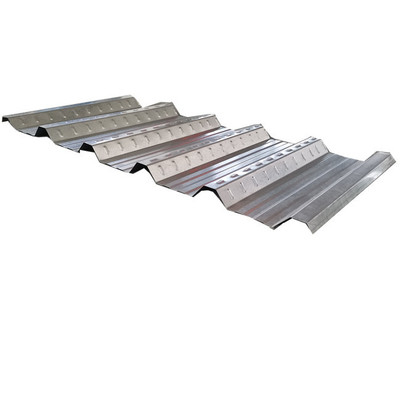

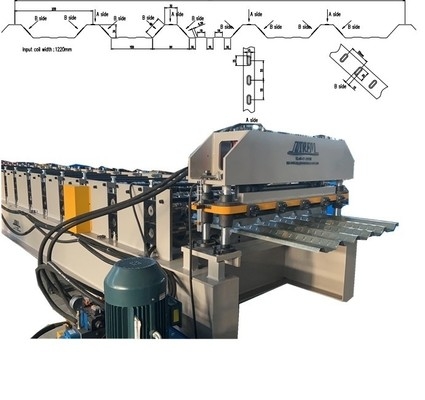

هنا سأخذ عرض عشوائي لوحة الفولاذ للسقف على سبيل المثال لإظهار الآلة كيف تم تصميمها.
لهذا النوع من الفولاذ لوحات الملفات الشخصية في الغالب نحن نستخدم للجدار لوحات سقف سطح أو غيرها. المواد في الغالب نستخدم
الملفات المطلية بالزيت المسبقة الطلاء التي تتراوح قوتها من 340 MPa إلى 700 MPa وسمكها يتراوح بين 0.5 إلى 1.0MM
عملية الإنتاج

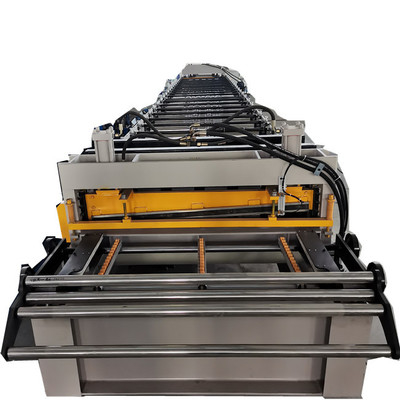

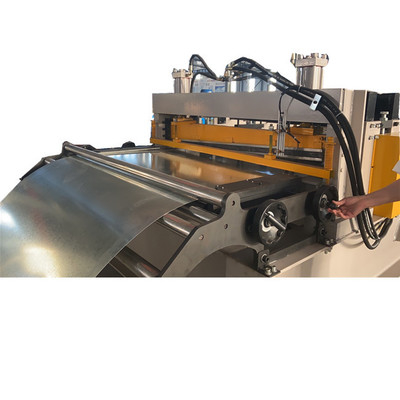

إطلاق → تغذية → محرك الحفر المسبق الهيدروليكي → تشكيل اللف → القص الآلي → طاولة الاستقبال
Sسطح الشكل آلة تشكيل الملفات
المكونات الرئيسية ((قائمة التعبئة)
| قائمة التعبئة لقطع الجهاز | ||||
| لا، لا، لا | الاسم | الوحدة | كمية | ملاحظة |
| 1 | 7T الهيدروليكية decoiler | مجموعة | 1 | أوتوماتيكي |
| 2 | صناعة الصفائح الرئيسية مع القص الهيدروليكي مع طباعة معدنية | مجموعة | 1 | القيادة بالسلسلة |
| 3 | محطة تحكم PLC | مجموعة | 1 | علامة دلتا |
| 4 | مضخة زيت هيدروليكية | مجموعة | 1 | مع نظام تبريد |
| 5 | جدول جمع المنتجات | مجموعة | 1 | اليدوية/3 متر طول |
10 طن الهيدروليكية decoiler مع عربة التحميل
B. يعتمد على أسطوانة الزيت الهيدروليكية لجعل decoiler قابلة للتوسع وتتناسب مع القطر الداخلي للفيصلات.
ج. المحرك يدفع الملفات في التشغيل ويمكنه القيام بالتحرك إلى الأمام والعودة إلى الوراء وكذلك القيام بتفكيك الملفات بالتوتر.
D. يمكن أن يضمن النواة توسيع نطاق φ450 من القطر الداخلي للملفات. وسوف توفر الشريط المطاطي لضمان قطر 550 مم.
سعة حمل: 10 طن
أقصى عرض لفائف: 1250 ملم
سرعة التغذية: 0-20 م/دقيقة (قابلة للتعديل)
قوة المحرك الهيدروليكي: 5.5 كيلوواط
محرك التحكم في سرعة التردد: 7.5 كيلوواط
الهيكل: لحام من قبل لوحات الصلب والعصا الملفوفة.

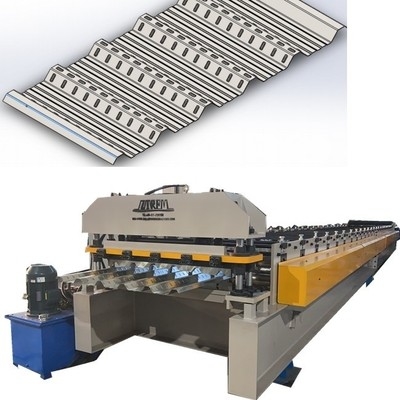

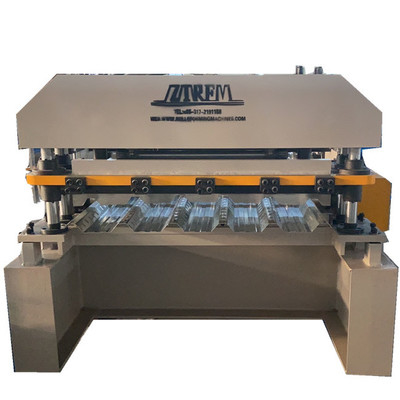

مزيد من التفاصيل عن آلة تشكيل الصفحة الفولاذية
سرعة التشكيل: 0-20m/min
طريقة النقل: جانب واحد هو من قبل 1 بوصة سلسلة مزدوجة
الجانب الآخر لديه معدات لمساعدة القيادة
المحرك الرئيسي: مجموع 37 كيلوواط (18.5 كيلوواط * 2 محرك) Lichao ، العلامة التجارية الصينية الشهيرة
ويمكننا أيضاً صنع المزيد من أنواع آلات التشكيل المعدنية للطابق المتحرك مثل:
9/16 "أحجار الصلب شكل سطح
7/8 " HD سطح شكل الصلب
1′′ سطح الصلب الشكل
15/16′′ سطح شكل الفولاذ
1.5′′ سطح الصلب
سطح الشكل S
