تفاصيل المنتج:
|
| سرعة العمل: | من 15 إلى 20 مترًا في الدقيقة | قوة العمل: | 15 كيلو واط*2 |
|---|---|---|---|
| الفتحة: | 90 ملم مع أسطوانة النقش 120 ملم | الإطار: | 400 H فولاذ ملحوم |
| قطر مهاوي: | 90 ملم | سمك المواد الخام: | 0.8-1.5 ملم |
| سرعة العمل: | 15 إلى 20 م/دقيقة | المواد رمح: | صلب 45# فولاذ مع تقسية |
| الطاقة الهيدروليكية: | 5.5 كيلو واط | مادة العمود: | 45 فولاذ |
| خطوات التشكيل: | 28 محطة دوارة | محركان يقودان: | 15 كيلوواط*2 |
| الوظيفة: | آلة تحرير المعادن | جدول الاستلام: | مكدس أو دليل واحد |
| إبراز: | آلة تشكيل طلاء الأرضية المركبة,آلة تشكيل طلاء الأرضيات المعدنية,آلة تشكيل طلاء معدني قابلة للتخصيص,Metal Floor Decking Roll Forming Machine,Customizable metal deck roll forming machine |
||
آلة التشكيل المتدحرجة للطوابق المعدنية المركبة
آلة التشكيل المنسوجة للأسطح المعدنية مصممة لتصنيع ورق السطح المعدني في دفعة تلقائية بالكامل.ملف تعليمي مركب من 80 ملم مع قدرة على امتداد طويلمتعدد الاستخدامات، الملف المجمع يسمح بسهولة التثبيت، مع القدرة على تمتد التوابع.

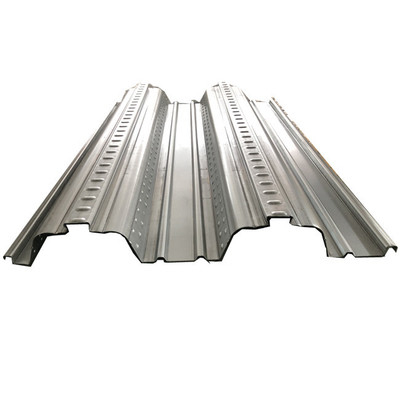

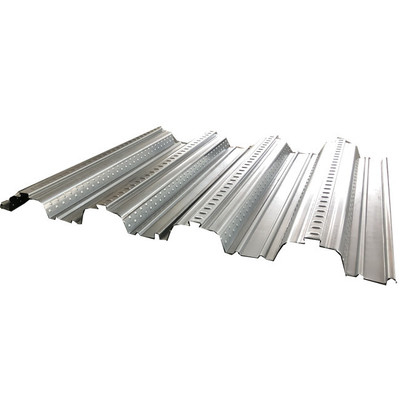

هنا سوف تظهر لك بعض التصاميم الشائعة لاستعارتك:
فهي مختلفة في الارتفاع وأنواع التركيب، لذلك يمكن تخصيص هذه البيانات وفقا لعرض الملفات المدخلة ومتطلبات العملاء.هنا بعض الصور الطابقية مع ملف واحد وتداخل للمرجع الخاص بك:

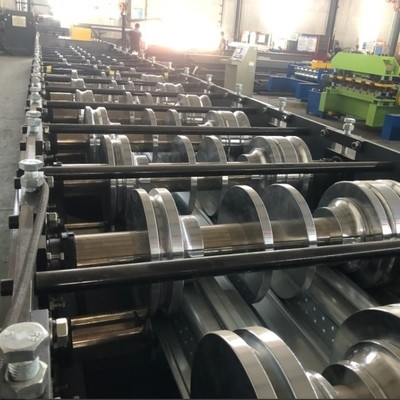

آلة التشكيل المتدحرجة للطوابق المعدنية المركبة
تصميم الإطار: الحفاظ على سطح لوحة التشكيل ناعم وليس من السهل أن يتم وضع علامة عليه عند طابعها.
طول الجزء الرئيسي: حوالي 25000 × 1650 × 1500
وزن الجزء الرئيسي: 15300kg
الجهد: تخصيص
أداة تثبيت العجلات: صفيحة وسطية سمكها 28 ملم
الإطار: فولاذ 400H مصفح
وضع القيادة: سلسلة مزدوجة مع ضبط السلسلة للحصول على درجة ضيقة.
مادة الألواح:Gcr15، طبقة الصلبة من الكروم على السطح.
مادة العمود: 45 # الفولاذ وتعديل صلابة.
قطر العمود: φ 90 ملم أدوات التدليك حوالي 120 ملم.
عدد الأدوات: 36 أدوات
الطاقة الرئيسية: 15 * 2kw

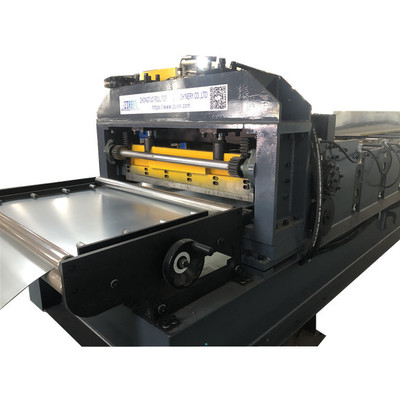

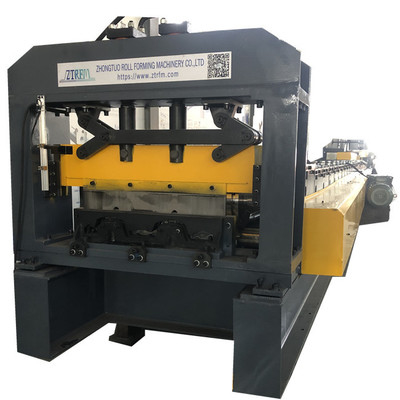

آلية القص
الميزة:ضمان الاستقرار والدقة وسرعة القطع
الوظيفة: قطع تلقائي بقيادة PLC
يتبنى المحرك الهيدروليكي والموقع التلقائي لتحديد البعد وقطع المنتجات المستهدفة.
مادة الشفرات:Cr12 مطفأة
مصدر الطاقة: الطاقة الهيدروليكية
المكونات: يحتوي على مجموعة واحدة من الشفرة ، خزان هيدروليكي واحد وآلة قطع واحدة.
يمكنك اختيار إضافة قبل القص أو لا. إذا كنت ترغب في إضافة، يمكنك قطع في أي طول وتقليل إهدار لفائف في الآلة.
هذا النموذج المعدني ليس سهلاً في الصنع، حيث أنه يحتاج إلى الكثير من الأدوات الجانبية لتشكيل ذيل الحمام.
حول تأثير التداخل
| البند | تفاصيل المعلمات | ||||||||
| مواد المعالجة | مصطلحات إضافية | ||||||||
| سمك المادة | 0.25-0.8 ملم | ||||||||
| إطار الآلة | فولاذ 360 # H ، تبني لحام خط قطري ، قياس جهاز التسوية للتأكد من أن الإطار النهائي عالي الدقة | ||||||||
| لوحة جانبية للآلة |
|
||||||||
| محطات تشكيل | 20-38 محطة ((وفقا للملفات الشخصية) | ||||||||
| أدوات طحن | فولاذ مزور من الدرجة العالية رقم 45، معصوب بالكروم الصلب بسماكة 0.05 ملم طريقة المعالجة: القطع - الحفر - CNC latching - التطفئة - CNC latching - التلوين |
||||||||
| عمود الآلة | φ80-90mm الحماية العالية No.45 الصلب بعد المعالجة، | ||||||||
| أجهزة الفاصل | صناعة الحاسب الآلي بالتحديد العالي | ||||||||
| محامل للآلات | محامل الصين Haerbin أو محامل SKF الدولية ((اختيار) | ||||||||
| نظام القيادة | سلسلة 2 بوصة أو صندوق معدات ((اختيار) | ||||||||
| قوة الجهاز | 15kw-22kw ((وفقا للملفات الشخصية) | ||||||||
| سرعة عمل الآلة | 8-12m/min أو 10-30m/min ((اختيار) | ||||||||
| نوع ضبط الجهاز | بعد تثبيت الجهاز، ونحن سوف اختبارها أنفسنا، مقارنة مع رسم الملف الشخصي، والفرق يتم التحكم في 0.5mm |
قطع
| النوع | النوع المنزلق |
| مادة الشفرة | طلاء و طحن Cr12mov |
| معالجة الإطارات | يتم طحن الإطار السفلي بأكمله للدقة العالية |
| معالجة الشفرات | قطع الأسلاك الكهربائية، ولكن لا يمكن أن تكون العصا العليا مستقيمة. هذه هي التكنولوجيا |
| العمل | النوع الهيدروليكي |
ستاكر
| النوع | الدليل | السيارات(خيار) |
| الطول | 1.5m-2m | 6 أمتار أو 12 أمتار |
PLC
| البند الرئيسي | تفاصيل المعلمات |
| PLC | ديلتا ((معيار) أو حسب طلبك |
| عاكس | العلامة التجارية الصينية ((المعيار) أو وفقا لطلبك |
| الشاشة الملموسة | ماكغس ((المعيار) أو وفقا لطلبك |
| مُشفر | العلامة التجارية الصينية ((المعيار) أو وفقا لطلبك |
| الجهد/هرتز/المرحلة | 380v / 50-60hz / 3 مراحل |
مضخة هيدروليكية
| البند الرئيسي | تفاصيل المعلمات |
| المحرك | 3kw الصين العلامة التجارية أو وفقا لطلبك |
| مضخة | العلامة التجارية الصينية أو وفقا لطلبك |
| صمام الكهربائي | العلامة التجارية الصينية أو وفقا لطلبك |
| نظام التبريد | مروحة التبريد |
أرضية صلبة مصقولة طابق لوحة حلقات تشكيل آلة نظام التحكم PLC
مكونات الآلة
| لا، لا، لا | الاسم | كمية |
| 1. | إزالة الملفات | 1 مجموعة |
| 2. | آلة تشكيل اللف | 1 مجموعة |
| 3. | جهاز القطع الهيدروليكي | 1 مجموعة |
| 4. | صندوق التحكم بـ PLC | 1 مجموعة |
| 5. | مضخة هيدروليكية | 1 مجموعة |
| 6. | جدول الناتج | 1 مجموعة |
