تفاصيل المنتج:
|
| مواد العجلات: | كر 12 | سمك إطار الآلة: | 20 ملم |
|---|---|---|---|
| اسم البند: | 1.5 ″ آلة سطح السفينة المركبة | قبل القص: | لديها القص الهيدروليكي |
| الجهد: | 380 فولت / 50 هرتز / 3 مراحل | إطار الآلة: | 500 # H فولاذ ملحوم |
| قطع شفرة المواد: | تبريد التردد Cr12 | أسطوانة: | مادة الأسطوانة: كر 15 |
| تحمل: | HEB | القوة: | اثنان 7.5 كيلو واط |
| عرض Cpil الإدخال: | قابلة للتعديل | الإرسال: | سلسلة مزدوجة |
| محطة الأسطوانة: | 36 | ||
| إبراز: | آلة تشكيل الطوابق الآلية بالكامل,آلة تشكيل أرضيات البناء,آلة تشكيل طوابق الطوابق في البناء,Construction Floor Decking Forming Machine,Construction floor deck roll forming machine |
||

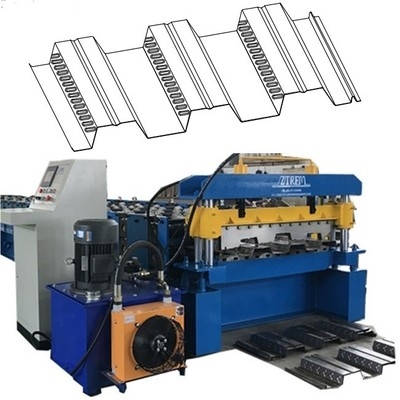

آلة تشكيل الطوابق المعدنية
تم تصميم آلة تشكيل الأرضيات المعدنية لصناعة أوراق الطوابق المعدنية في دفعة وبدقة كاملة.
آلة التدحرج للأسقف المعدنية، عجب صناعي متقدم تقدمه شركة ZTRFM Forming.تم تصميم هذا الجهاز المتطور بدقة لإنتاج سقف معدني عالي الجودةتتمتع آلة طحن سقف المعدنية بتكنولوجيا تشكيل للوحة الحديثة التي تشكل بلا عناء الأوراق المعدنية إلى ملفات تعريف سقف دقيقة ومتساوية.عملياتها الآلية تضمن نتائج متسقة ودقيقة، وتحسين كفاءة الإنتاج وتقليل تكاليف العمالة. هذه الآلة توفر تنوعا في إنشاء مختلف الأحجام والتصاميم من سطح السقف المعدنية،تلبية احتياجات البناء المتنوعة ومواصفات المشروع.تجعل منهجها الهندسي الدقيق وأنظمة التحكم المتقدمة أداة لا غنى عنها للمصنعين الذين يهدفون لتوفير أسطح سقف معدنية موثوقة ودائمةوالمباني السكنية.
ما هو سطح السقف المعدني ؟
تتوفر طوابق السطوح المعدنية في مجموعة متنوعة من الأنواع بما في ذلك الضلع الضيق ، الضلع المتوسط ، الضلع العريض ، والضلع العميق ،وتستخدم لدعم العزل أو الخرسانة الخفيفة الوزن والغشاء المقاوم للماء للسقفيستخدم سطح السطح المعدني لدينا كأساس لنظم السطح الفولاذي المسطح والمتأرجح والقوس بسبب نسبة القوة والوزن العالية لنسبة الفولاذ.المنتجات المعدنية للأسقف تعمل وحدها في نقل الأحمال الأفقية والعمودية إلى إطار المبنىيمكن ترك هذه السطوح المعدنية مكشوفة لتصميمات السقف المفتوح أو تصنيعها مع ثقوب صوتية إضافية.من المعروف أن طوابق السطوح المعدنية توفر سطح عمل صلب لتثبيت العزل، مقاومة الطقس، ومواد السقف.

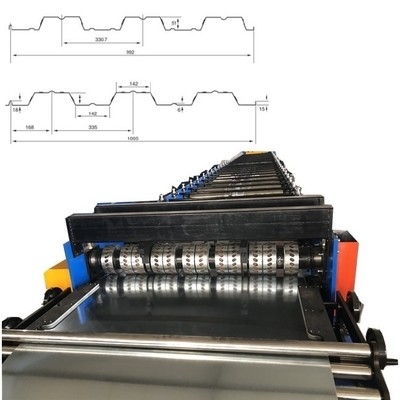

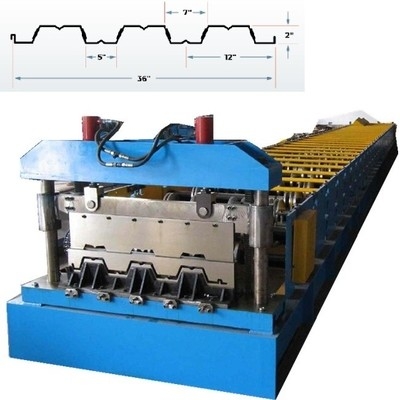

هـهنا هو ملف الرسم للإشارة:

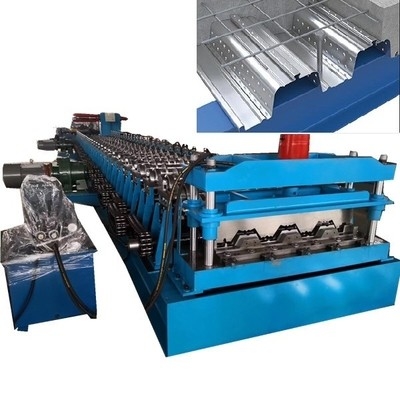

آلة تشكيل الطوابق المعدنية للأرضيات منتجات جاهزة:
آلة تشكيل الطوابق المعدنية

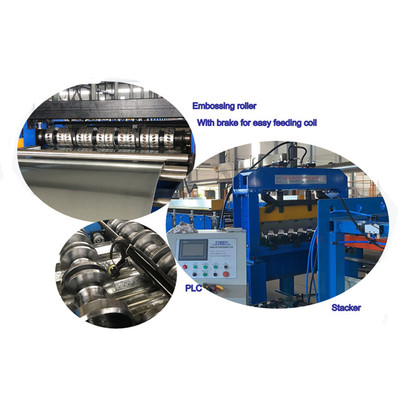

ميزة آلة تشكيل الطوابق المعدنية:
1.تبني عمود صلب من 85-95 ملم والصلب على شكل H كإطار تحت ، بحيث يمكن للآلة أن تتحمل الإنتاج على المدى الطويل دون تشوه الآلة ، وبالتالي ضمان عمر استخدام الآلة على المدى الطويل ؛للوضع المعدني للطلاء، ونحن نستخدم قطر 120 ملم العمود القوي، في هذه الأثناء مع التصميم الرئيسي.
2ويتم معالجة الأدوات الآلية من خلال أدوات CNC لضمان دقة الأدوات، وبالتالي دقة الطابق النهائي.ونحن تصميم مع نظام الفرامل ومن ثم يمكنك تغذية الملف بسهولة والتأكد من أن التركيب هو لطيف دقيق.
3.إطار شفرة القطع لدينا هو تخفيف الإجهاد لضمان أنه لا يتم تشويه أثناء الإنتاج على المدى الطويل ويجعل المنتج النهائي سلس. نظام قشر الإطار هو جيد لفترة طويلة لاستخدام.
4الطوابق الفولاذية مسطحة، دقة عالية في حدود 1 ملم، والعرض الفعلي يتم التحكم فيه في حدود 5 ملم؛ عند القص سيكون هناك بعض الملفات المهدرة.
5.استخدام نظام تشغيل Mitsubishi أو Siemens مع أداء مستقر، عملية بسيطة، طالما أن طول المدخلات والكمية يتم إنتاجها تلقائيًا من قبل الآلة،ويتراوح معدل تحمل طول القطع بين ± 2mm
6سرعة التشكيل يمكن أن تصل إلى 8-12 متر في الدقيقة
7الجهاز يزن حوالي 15-18 طن
8.تستخدم أجهزتنا سكاكين مزدوجة الحدّ. الشفرتين السفليّة هي نفس النسخة، والواحدة العلويّة لديها العديد من المنشارات لضمان عدم تشويه القطع،ولكن سيكون هناك كمية صغيرة من النفايات.
9جنبا إلى جنب مع الجزء المنزلق نهاية العين، فهي أكثر استقرارا من هيكل عمود الدليل
10هناك جهاز التروس على الجانب، مع التوتر اليسار واليمين، لمنع السلسلة من الانخفاض بسبب الاستخدام لفترة طويلة
11.الآلة مجهزة بجهاز المشبك لتجنب السرعة الزائدة من القوة الرئيسية للعمود في منفذ التغذية ، ولكن العجلات الخلفية لديها مقاومة وتسبب المواد غير متساوية

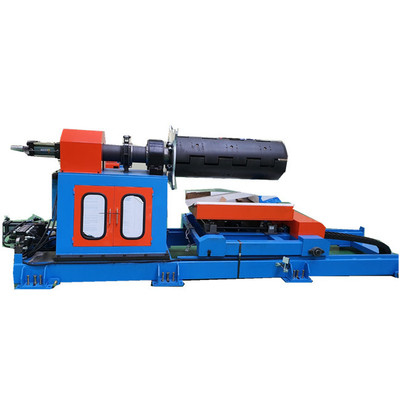

مُحَلّل
| النوع | النوع اليدوي ((المعيار) | النوع الهيدروليكي(خيار) |
| الصورة | ||
| العرض | 1250ملم | 1500ملم |
| السعة | ماكس 5 طن | من 5 إلى 15 طن |
| القطر الداخلي | φ508-610mm | φ508-610mm |
| القطر الخارجي | φ1500mm | φ1800mm |
تشكيل الألواح
| البند | تفاصيل المعلمات | ||||||||
| مواد المعالجة | مصطلحات إضافية | ||||||||
| سمك المادة | 0.25-0.8 ملم | ||||||||
| إطار الآلة | فولاذ 360 # H ، تبني لحام خط قطري ، قياس جهاز التسوية للتأكد من أن الإطار النهائي عالي الدقة | ||||||||
| لوحة جانبية للآلة |
|
||||||||
| محطات تشكيل | 20-38 محطة ((وفقا للملفات الشخصية) | ||||||||
| أدوات طحن | فولاذ مزور من الدرجة العالية رقم 45، معصوب بالكروم الصلب بسماكة 0.05 ملم طريقة المعالجة: القطع - الحفر - CNC latching - التطفئة - CNC latching - التلوين |
||||||||
| عمود الآلة | φ80-90mm الحماية العالية No.45 الصلب بعد المعالجة، | ||||||||
| أجهزة الفاصل | صناعة الحاسب الآلي بالتحديد العالي | ||||||||
| محامل للآلات | محامل الصين Haerbin أو محامل SKF الدولية ((اختيار) | ||||||||
| نظام القيادة | سلسلة 2 بوصة أو صندوق معدات ((اختيار) | ||||||||
| قوة الجهاز | 15kw-22kw ((وفقا للملفات الشخصية) | ||||||||
| سرعة عمل الآلة | 8-12m/min أو 10-30m/min ((اختيار) | ||||||||
| نوع ضبط الجهاز | بعد تثبيت الجهاز، ونحن سوف اختبارها أنفسنا، مقارنة مع رسم الملف الشخصي، والفرق يتم التحكم في 0.5mm |
قطع
| النوع | النوع المنزلق |
| مادة الشفرة | طلاء و طحن Cr12mov |
| معالجة الإطارات | يتم طحن الإطار السفلي بأكمله للدقة العالية |
| معالجة الشفرات | قطع الأسلاك الكهربائية، ولكن لا يمكن أن تكون العصا العليا مستقيمة. هذه هي التكنولوجيا |
| العمل | النوع الهيدروليكي |
ستاكر
| النوع | الدليل | السيارات(خيار) |
| الطول | 1.5m-2m | 6 أمتار أو 12 أمتار |
PLC
| البند الرئيسي | تفاصيل المعلمات |
| PLC | ديلتا ((معيار) أو حسب طلبك |
| عاكس | العلامة التجارية الصينية ((المعيار) أو وفقا لطلبك |
| الشاشة الملموسة | ماكغس ((المعيار) أو وفقا لطلبك |
| مُشفر | العلامة التجارية الصينية ((المعيار) أو وفقا لطلبك |
| الجهد/هرتز/المرحلة | 380v / 50-60hz / 3 مراحل |
مضخة هيدروليكية:
| البند الرئيسي | تفاصيل المعلمات |
| المحرك | 3kw الصين العلامة التجارية أو وفقا لطلبك |
| مضخة | العلامة التجارية الصينية أو وفقا لطلبك |
| صمام الكهربائي | العلامة التجارية الصينية أو وفقا لطلبك |
| نظام التبريد | مروحة التبريد |
