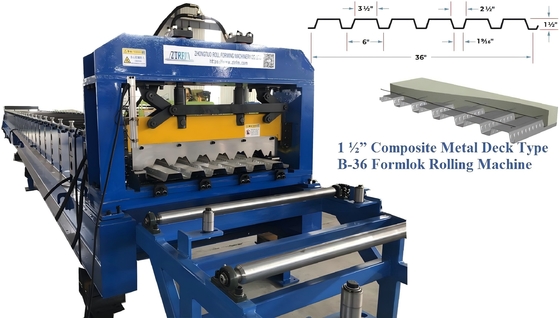

آلة تشكيل سقف معدني من النوع B مع نسبة قوة عالية إلى الوزن

آلة تشكيل سقف معدني من النوع B

بروفيلات سطح B هي سطح سقف هيكلي عميق 1.5 بوصة يوفر كل من الحمل الرأسي وقدرة قشر الحجاب الحاجز.الأضلاع العريضة تجعل من الملف الشخصي رصيد هيكلي مثالي لدعم أنظمة السقف المطبقة بشكل موحد على سطح السفينةالنوع B الملفات الشخصية عادة ما تستخدم لظروف امتداد 10 أقدام أو أقل.

سطح B هو قسم سطح سطح ضلع عميق وعريض يقدم سطحاً داعماً لأنواع مختلفة من مواد السقف.يتم استخدامه كعضو هيكلي ثانوي لتوفير توزيع القوة الجانبية للأنظمة المقاومة للقوة الرأسية للهيكلعرض الغطاء القياسي هو 36 ′′ مع إما التشغيل أو الطلاء الرئيسي

Wقبعة هو النوعبالسقف الطابق?

سطح B هو إلى حد بعيد سطح السطح الأكثر استخدامًا لمشاريع البناء الجديدة. ويرجع ذلك إلى حقيقة أن سطح B هو أقصى كفاءة في قسم سطح السطح الفولاذي.بالمقارنة مع سطح السطح من النوع A وعلى سطح السطح من النوع Fكما هو الحال مع جميع منتجات الصلب، كلما كان الجزء الخفيف، كلما كان الاقتصادي.وبما أن طوابق السطح من النوع B يمكن أن تحمل حمولات أعلى على امتدادات أطول من طوابق A و F، يمكن أن تكون الدعامات الفولاذية أسفل السطح المعدني على بعد أبعد. والنتيجة؟ مسافة دعام أكبر تؤدي إلى عدد أقل من الدعامات وزيادة التوفير لصاحب المبنى.

هاك سطح واحد من الطراز " بي " لمراجعتك:

كما ذكر سابقاً، يعد سطح السطح من النوع B هو سطح السطح الأكثر استخداماً لمشاريع البناء الجديدة. بالمقارنة مع سطح السطح الآخرين مثل النوع A والنوع F،الطوابق السطحية من النوع B لديها نسبة قوة إلى وزن أعلى، هي أكثر اقتصادية، ويمكن أن تحمل أحمالا أعلى في فترات أطول. نظرا لأن دعم الفولاذ يمكن أن تكون على بعد أبعد من سطح B، يمكن لأصحاب المباني توفير المال عن طريق شراء دعم أقل

سطح الطابق B هو سطح سقف واسع الأضلاع مثالية لمجموعة واسعة من التطبيقات

عملية عمل آلة تشكيل الطوابق المصهرة

المكسرات الشكل القطع الحصول على المنتج النهائي

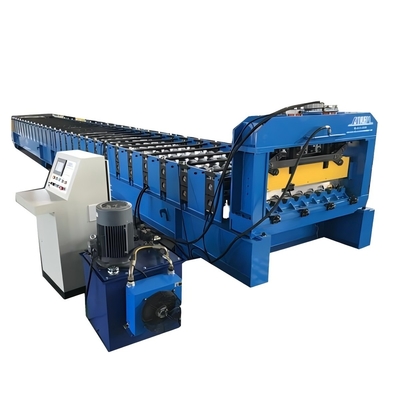

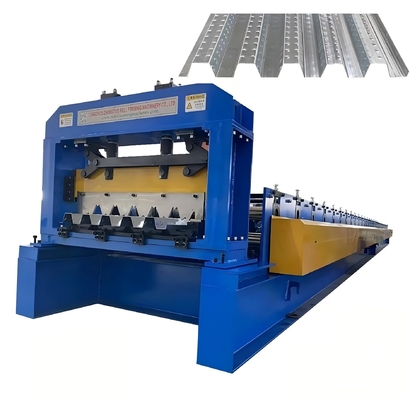

آلة تشكيل سقف معدني من النوع B

المعلمات التقنية الرئيسية لآلات تشكيل الطوابق على سطح الطابق B:

1) الهيكل: فولاذ 500H المطاوئ مع 25mm صفيحة الوسط

2) الطاقة الرئيسية: 30 كيلوواط محركات سيمنز

3) محطات التشكيل:36 محطة

4) طريقة القيادة:1.0′′ محرك سلسلة مزدوج الصف

5) قطر العمود:80mm

6) سرعة التدحرج القصوى: 12-15m/min

7) سمك: 0.5-1.5 ملم من الصلب المجلفن أو الصفحة المزخرفة،G550Mpa

8) عرض المواد: حسب الطلب

9) مادة الدوار:ملمع ومطلي بالكروم، سطح مع 0.05mm

10) مادة قالب الشفرة:Cr12، تم إخمادها عند 58-62 درجة مئوية

11) طريقة القطع:القطع الهيدروليكي للقالب ((توقف للقطع)

12) تحمل قطع الطول: +/-1.0mm

13) الضغط الهيدروليكي: 16Mpa

14) الطاقة الهيدروليكية:5.5كيلوواط

15) نظام التحكم بالحاسوب:تحكم PLC من تايوان

16) مُشفر (أومرون) يقيس الطول

17) الاحتياجات الكهربائية:380V،50Hz،3Ph

جهاز التغذية

1هناك 2 عجلات في جهاز التغذية، والتي يمكن تدويرها لتقليل الاحتكاك في التغذية وتجنب الخدوش على سطح المادة.

2يمكن أن تجعل المواد تدخل إلى الآلة بسلاسة وتمنع الخدش على سطح المادة.

3مع عجلة يدوية لضبط عرض التغذية، مما يجعل التغذية أكثر دقة.

أداة تشكيل اللف

بالنسبة للعمود والمرطبات ، عادة ما تستخدم ZHONGTUO عمود قوي جدا ومرطبات قطرها كبير مع معدات داخل ، لجعل سرعة أعلى وتأثير التدحرج أفضل.

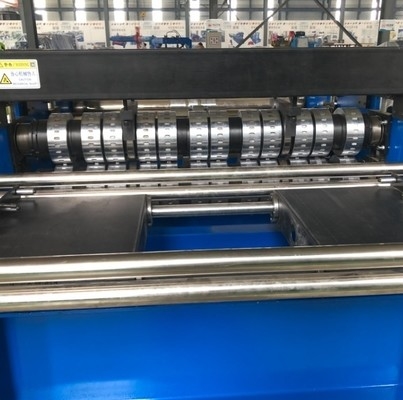

أسطوانات من آلة تشكيل أرضيات معدنية

بالمقارنة مع الأدوات العادية، فإن هذا النموذج الجديد من الأدوات يضرب مرتين ويمدد وقت المعالجة الحرارية.

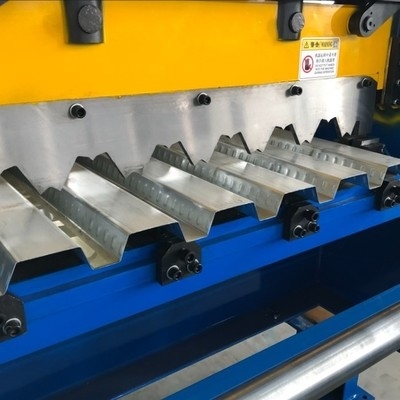

قطعة قشرة من آلة تشكيل الطوابق المصنعة بالزيت

هذه آلة تشكيل الطوابق المصقولة تستخدم أحدث التقنيات.

كما ترون في الصورة التالية: الشفرة مدعومة بأربعة أعمدة.

بالإضافة إلى ذلك، نحن نحسن الجانب الداخلي من العمود إلى الحد الأدنى من الاحتكاك لتمديد عمرها 3-5 سنوات.

يتم تعيين الشفرة ضد الشعاعبدلا من أن تكون ثابتة على الشعاع مباشرة.

عادةً ما يتم تثبيت الشفرة على الحزمة بواسطة المسامير، بحيث تحمل ثقوب المسامير الضغط الكامل والقوة العكسية.

في هذه الآلة الجديدة لتشكيل الطوابق المسالجة، سيشارك شعاع المزيد من الضغط والقوة العكسية.

لذا سيكون أكثر استقراراً ومدة عمره ستطول حوالي 3-5 سنوات.

نظام التحكم بـ PLC

العلامة التجارية لجهاز التحكم المتحكم: دلتا ((تايوان) PLC ، ومحول وشاشة لمسة

● علامة التشفير: Omron

● المكونات الكهربائية:شنايدر

●لغة التشغيل:الإنجليزية والصينية ((أو حسب الطلب) يمكنك تعيين الطلبات على هذا الجزء،تغيير طول المنتج والكمية،إنه

من السهل حقاً التشغيل، وهناك أقواس الطيران لجعله أسهل بكثير لتثبيت الجهاز عندما يصل.

محطة هيدروليكية

● محرك محطة هيدروليكية: 5.5 كيلوواط

● زيت هيدروليك:46# زيت هيدروليك

● المكونات الرئيسية: تشمل مجموعة من الخزان الهيدروليكي، مجموعة من

مضخة زيت هيدروليكية، أنابيب هيدروليكية، وواحدة من صمام الكهرومغناطيسية
