آلة تشكيل الملفات من أجل إنتاج الرفوف

ملفات الرفوف في محلات التسوق تشكيل آلة.

خط تشكيل رزمة رف المتاجر الكبرى مصمم لجعل ملفات تعريف لوحة الرف في دفعة تلقائيًا.انها خط تشكيل لفة عرض متغير قادرة على إنتاج الرفوف من 300-600 مم مع طول مرن ونظام الخزعة الهيدروليكية مرنة خيارات التحكم، مجهزة العديد من الميزات الجديدة التي تسمح لتشغيل هذه الطاحونة بسهولة.آلة تشكيل التدحرج الرئيسية، صعودا وهبوطا ينحني للحافة ومن ثم إلى طاولة الاستقبال.

خذ على سبيل المثال ملف الرسم التالي:

لوحة رف المتاجر الكبرى عينة:

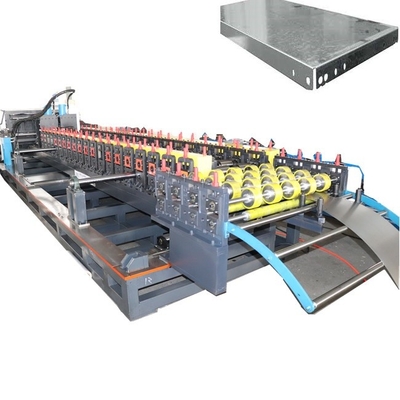

آلة التشكيل المتدحرجة لأرفف المتاجر الكبرى:

1المعلمات التقنية الرئيسيةمنملفات الرفوف في محلات التسوق تشكيل آلة

1مواصفات المنتجات المطاطية: عرض 285mm~685mm، سمك 0.8mm

2سرعة الإنتاج: 6-8 م/دقيقة

3طريقة الاختبار: تغذية الخدمة بعد التسوية، الهيدروليكية الاختبار التلقائي والاختبار من جانبي الفجوة.

4محرك هيدروليكي، فجوة ثقب مسطحة

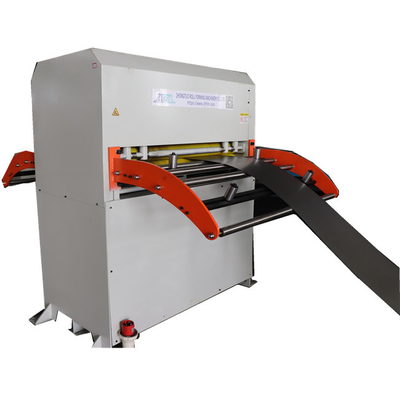

5محرك التسوية: 4 كيلوواط

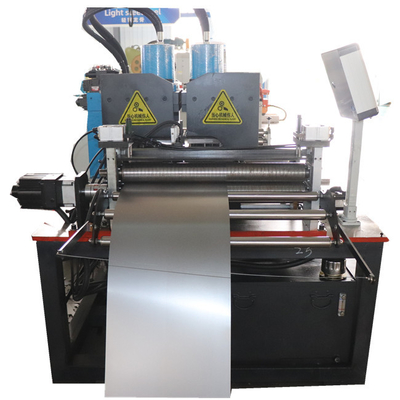

6محرك تغذية الخدمة 5.5 كيلوواط

7طاقة المحطة الهيدروليكية: 15 كيلوواط مع الكومبيوتر (ضخة تدفق كبيرة)

8عدد مجموعات التشكيل: 30 طواحين رئيسية

9. شكل التثبيت: اعتماد سلك قطعة متكاملة الحائط لوحة سلسلة القيادة

10شكل الناقلة المتحركة: اعتماد ناقل مُتحرك من نوع المنقسم على كلا الجانبين ، مع جانب واحد قابل للتعديل تلقائيًا ومحرك قابل للتعديل بقوة 1.5 كيلوواط

11مادة العجلة: 45 # الفولاذ، السطح المعالج بالكروم الصلب

12مادة الفولاذ: 45 # فولاذ عالي الجودة

ملفات الرفوف في محلات التسوق تشكيل آلةالخصائص والمزايا:

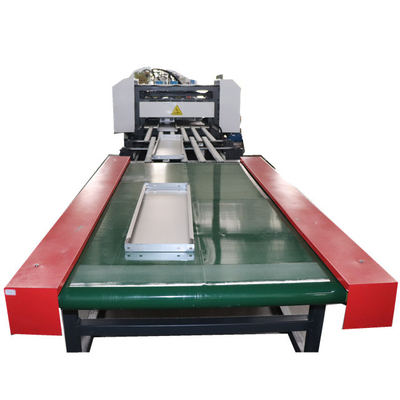

14طريقة القطع والانقلاب: محرك هيدروليكي، القطع والانقلاب في وقت واحد بعد تشكيل

15شفرة قطع، مادة غليان: معالجة Cr12

16نظام التحكم الكهربائي: تستخدم الآلة بأكملها جهاز كمبيوتر صناعي PLC التحكم في تحويل التردد

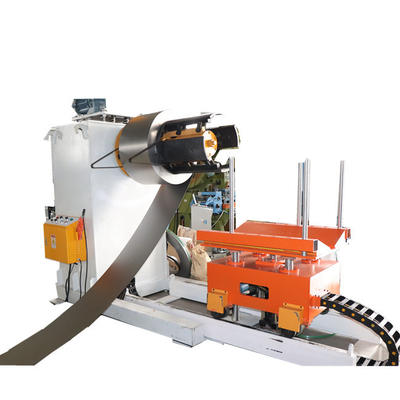

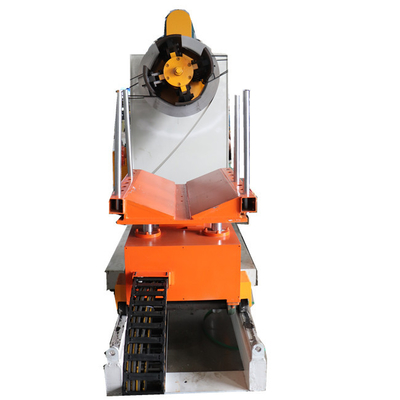

آلة الرفوف المتوحدة هي وحدة تشكيل للفضلات الواحدة التي يمكن أن تنتج مواصفات مختلفة من المنتجات النهائية مع الألواح المطاطية. تتكون الآلة بشكل رئيسي من آلة تفك 5T ،آلة التسوية، آلة تغذية الخدمة، طرق هيدروليكية لثقوب متواصلة على جانبي محطة العمل الأولى (مع مسافة 300) ،طعن هيدروليكي في فجوة الذيل في محطة العمل الثانية وأربع ثقوب فتحة طويلة على الرأس، مضيف تشكيل أحادية، تشكيل القطع والانقلاب جهاز، محطة هيدروليكية، خزانة تحكم الكمبيوتر، طاولة التفريغ، وأجزاء أخرى.

تتبنى الآلة المتوحدة شكلًا منقسمًا من اثنين من مسارات العجلات ، حيث يتحرك كلا الجانبين في وقت واحد ، مما يسمح بتغيير العرض والحجم بسرعة ودون خطوة.

تدفق عمل آلة لوحة الرف:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

لوحة أرفف المتاجر التطبيق:
