آلة تشكيل للوحات الألومنيوم PIR العازلة

لوحة الحائط الكبير المعزولة من سبائك الألومنيوم PIRآلة التشكيل المتحركة

الألومنيومألوي PIRأنالوحة الحائط العظيم هو نوع منلوحة ساندويتش للطابق الخارجي لأسرع حلولنا وأقل تكلفة لإغلاق الحائط الخارجي للمباني الصناعية والحظائر والمخازنبالإضافة إلى تغطية جدران المباني، المكاتب أو المنازل، الخ ميزتها الرئيسية هي جماليتها الرائعة، حيث أن المسمار المستخدم لتثبيته غير مرئي تماما.

لديها الخصائص التالية:

إنه (س)تم تصميم هذه الألواح الخطية المميزة، مستوحاة من الجدار العظيم الشهير,يوفر حلًا واضحًا بصريًا وقويًا للمشاريع التي تتطلب جاذبية جمالية متفوقة وسلامة هيكلية.

لوحات الحائط كبيرة من الألومنيوم هي مثالية للأسقف والجدران في الجناحات الخارجية، والشمس الغرف، والشرفات، مما يوفر عزل حرارة فعال، والحماية من الماء، والحماية من الشمس. خذ ملف الرسم التالي:

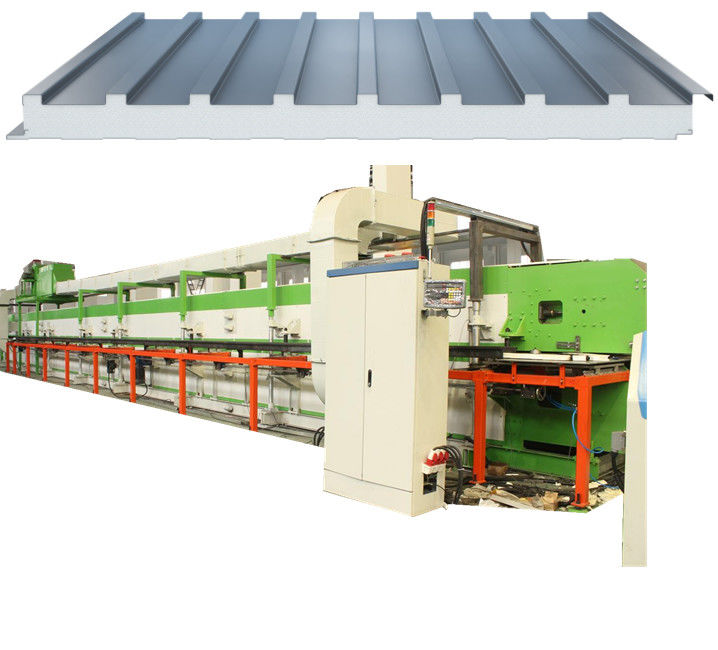

لوحة الحائط الكبير المعزولة من سبائك الألومنيوم PIRآلة التشكيل المتحركة:

يتكون خط الإنتاج من العناصر التالية:

أنا.الممثل الرئيسي

آلة إزالة هيدروليكية ذات 5 أطنان مع مجموعتين من العربات

1250 آلة تشكيل لوحة الحائط الكبرى (لوحة أعلى / أسفل) مجموعتين

II. جهاز التدفئة

نظام حماية تسخين الهواء الساخن 1 مجموعة

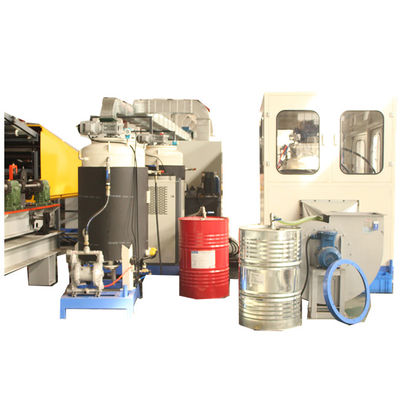

آلة الرغوة عالية الضغط

آلة رغوة عالية الضغط ذات مكونين 1 مجموعة

جهاز مسح الترجمة 1 مجموعة

IV. آلة طلاء مزدوجة المسار

آلة 24M للسلسلة الفولاذية للصفائح المصفوفة 1 مجموعة

جهاز رفع المسمار 1 مجموعة

جهاز الكتلة الجانبية (سمك واحد) 1 مجموعة

V. آلة قطع المنشارات

آلة قطع المنشار 1 مجموعة

1 مجموعة من الحزام النقل السريع

1 مجموعة من نظام التحكم الإلكتروني

المعلمات التقنية الرئيسية لوحة الحائط الكبير المعزولة من سبائك الألومنيوم PIRآلة التشكيل المتحركة

مواصفات لوحة الإنتاج: عرض 1250

سمك 30 ملم

العادةإيزالطول

مواد اللوحات: صفيحة فولاذية ملونة

المواد الأساسية: البولي يوريثان الصلب

الكثافة: 40~60kg/m3

سرعة خط الإنتاج: 6~8m/min (0~50Hz تنظيم سرعة التردد المتغير)

طول ناقل التصفيف مزدوج المسار: 24m (الطول الفعلي 24m)

الحرارة القصوى لتداول الهواء الساخن: 60 °C

أبعاد خط الإنتاج (الطول × العرض × الارتفاع): حوالي 90m (L) x 6m (W) x 6m (H)

الطاقة الإجمالية: حوالي 160kw

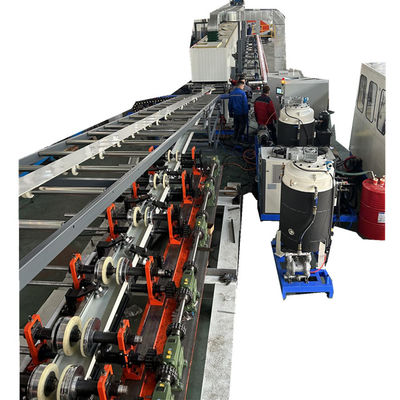

◆آلة تصنيع ألواح التشكيل:

تتكون وحدة التشكيل من اثنين من آلات التشكيل ، وهي لوحة الأمامية واللوحة الخلفية. يمكن للعملاء أيضًا تخصيص وحدات تشكيل متعددة لتلبية احتياجات الإنتاج.

مواصفات لفائف الألومنيوم: عرض 1250mm، سمك 0.3-0.5mm

عملية التشكيل: 30 عملية

قطر عمود الدوار: ø 80

السرعة القصوى للتشكيل: 10m/min

الطاقة: 7.5kw AC

تنظيم السرعة بدون خطوات مع تردد متغير

جهاز التسخين

لتلبية متطلبات العملية ، يحتاج اللوح إلى التسخين المسبق قبل رش السائل. بشكل عام ، درجة حرارة التسخين المسبق لسطح اللوح 25-35°C ، والذي يرتبط بمعلمات العملية مثل نسبة المواد الخام السائلة وسرعة الرغوة. يتم تحديده من خلال متطلبات النهاية الرطبة.يمكن ضبط التسخين المسبق عن طريق تسخين سطح لوحة الصلب من خلال أنبوب التدفئة,

تحديد عدد معين من أنابيب التدفئة الكهربائية التي يمكن تجميعها والتحكم بها بشكل منفصل

درجة الحرارة: 50 درجة (يمكن ضبطها)

التحكم في درجة الحرارة: التحكم الذاتي في الشاشة الرقمية

درجة حرارة الصفيحة الفولاذية: عموماً درجة حرارة تسخين سطح الصفيحة هي 25-35°C، (يتم تحديدها من خلال متطلبات النهاية الرطبة)

طاقة التدفئة: 32 كيلوواط

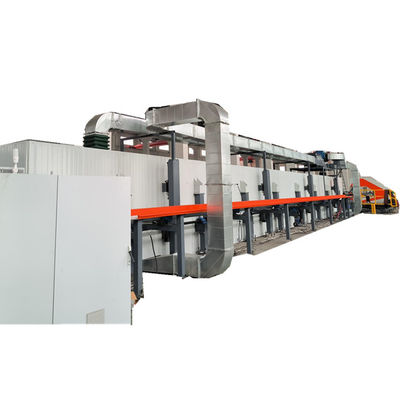

ناقل التصفيف مزدوج المسار

ناقل زاحف واحد أعلى وآخر أسفل.

طول المسار: 24 متر

طول المسار: 24 متر

عرض الرغوة القابل للتعديل: 900 ملم

طول لوحة سلسلة السكة الحديدية: 1200mm

عرض لوحة سلسلة السكة الحديدية: 220 ملم

مادة لوحة سلسلة السكة الحديدية: 16MN

سمك لوحة سلسلة السكة الحديدية: سمك إجمالي 60 ملم

ارتفاع فتح المسار العلوي: 200 ملم

ارتفاع سطح العمل للقطار السفلي: 1200mm

مادة قاطرة الدليل: GCr15 ، صلابة السطح HRC58-62 °

السرعة القابلة للتعديل: 3-10m/min

ضغط المحامل: 0.6bar/cm2

قوة الناقل: 5.5kw × 2، تعديل السرعة المتغيرة التردد بدون خطوة

الرفع بالدوامة: 24 قطعة

قطر المسمار Φ 70mm

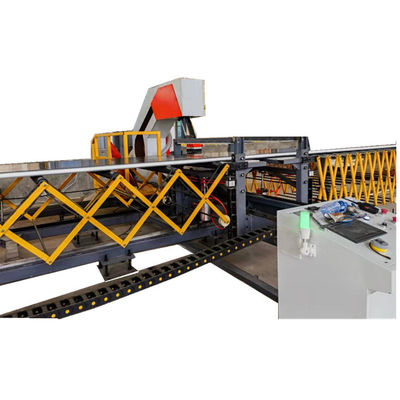

تتبع تلقائيو القصآلة

تتكون هذه الآلة من قاعدة، وآلية تحريك طولية، وآلة قطع، ومكنسة كهربائية. يتم تثبيت الإطار المتحرك طولي على حديد توجيه خطي لقاعدة الآلة،ويتزامن مع الحركة الطولية لآلة التصفيف من خلال محرك، والتحرك المسمار، ويعود بسرعة إلى موقعه الأصلي بعد الانتهاء من قطع صفيحة المعدن.

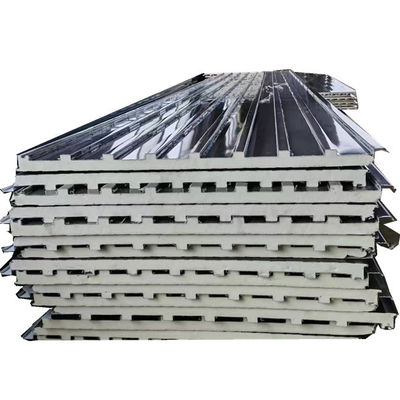

الآن دعونا نتحقق من المنتج النهائي وتداخل التأثير:

إذا كنت بحاجة لمزيد من المعلومات، يرجى الاتصال بنا في أي وقت.
