تفاصيل المنتج:
|
| محطة الأسطوانة: | 16 محطة دوارة | العلامة التجارية المنتج: | تشيكوسلوفاكيا |
|---|---|---|---|
| السمة: | مخصصة، تحمل علامة CE | المحرك الرئيسي: | 11 كيلوواط |
| قوة القطع الهيدروليكية: | 5.5 كيلو واط | وارنتي: | 12 شهراً |
| رمح المتداول: | 45 # فولاذ | العلامة التجارية PLC: | سيمنز |
| المواد الخام: | الفولاذ المغلف | الفتحة: | 60-100 مم |
| مادة الأسطوانة: | معالجة الصلب GCr15 | الكمبيوتر PLC: | أومرون |
| الإطار: | 400H stee | بكرة التسوية: | 5 خطوات |
| محطة التشكيل: | 19 | ||
| إبراز: | قطاع الصلب Cz آلة البورلين,آلة طلاء 127 ملم Cz,آلة تشيز بورلين قابلة للتخصيص,127mm Cz Purlin Machine,Customizable Cz Purlin Machine |
||

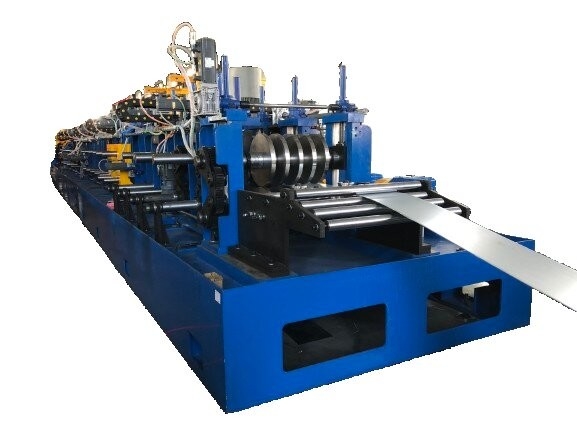

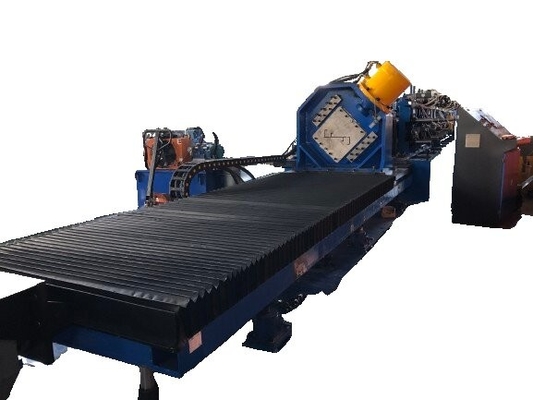

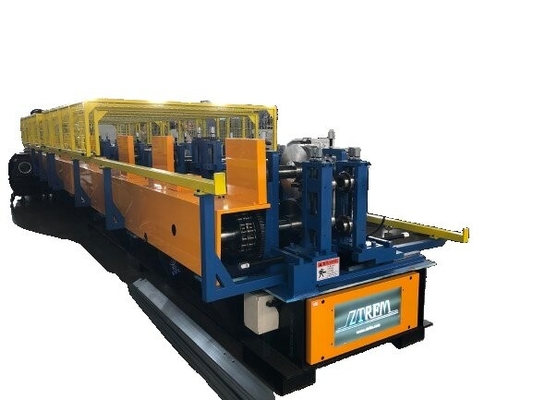

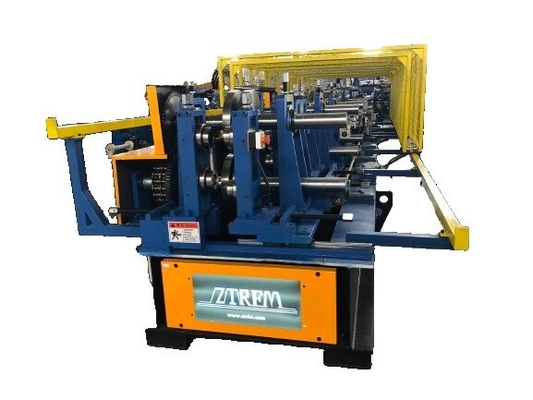

76.2-127ملم CZآلة تشكيل اللفافات
في مجال البناء والتصنيع ، يتم استخدام الصلب CZ على نطاق واسع بشكل متزايد ، و Cangzhou Zhongtuo آلة الصلب CZ مع أدائها المتميزة والتكنولوجيا ،أصبح اختيار موثوق به من قبل العديد من الشركات.
تستخدم آلة الصلب CZ التي تنتجها Cangzhou Zhongtuo تقنية الانحناء البارد. من خلال ضغط متعدد الدقيق للدولاب ، فإنها تقوم بتجهيز شريط الصلب تدريجياً إلى شكل الصلب CZ المطلوب.خلال هذه العملية، كل عملية ضغط عجلة مصممة بدقة ومعايرة لضمان دقة عالية في التحكم في حجم الصلب CZ وشكل.التكنولوجيا المتقدمة تشكيل يضمن أن شكل القسم العرضي من الفولاذ هو نظيف وسطحية السطح مرتفعة، بدون موجات أو طيات واضحة. وهذا يحسن بشكل فعال جودة المنتج ومظهره،ويمكن أن تلبي المتطلبات الصارمة من المباني عالية المستوى والمشاريع الصناعية لجودة المقاطع الصلبة.
المعايير الأساسية للمواد الخام والمنتجات
| مواد شبه منتهية |
الشريط المطاط الساخن، الشريط المطاط البارد، الشريط المصقول قوة الشد 520MPa؛ قوة الإستعمال 320MPa |
| المواد | ق195، ق235، ق355 |
| عرض الفولاذ | أقصى 280 ملم حسب الملف |
| حجم الملف | انظر الجدول المرفق12 |
| جدار فولاذ سميك | 1.5-3.5ملم |
| القطر الداخلي للفكرة الفولاذية | Φ508mm/Φ610mm |
| القطر الخارجي للفكرة الفولاذية | Φ1200mm Φ2100mm |
| الوزن الحجمي الأقصى | 10 طن |
| مجموعة الأنابيب | 4 ~ 6m |
| السرعة | ماكس.40m/min |
| معدل التسامح مع الحجم | ± 1.5 ملم |
| القرن | R2-2.5 ملم |
الجدول 1.C، جدول حجم القطاع الفولاذي
| مقاس الملف (C) ((بوصات) | C حجم الملف (ملم) |
سمك (بوص) |
سمك ((ملم) | طول الملف (C) ((m) |
السرعة (m/min) |
| 3 × 1.5 × 0.75 | 76.2×38.1×1905 | 0.0598 | 1.51 | 6م | 40 |
| 3 × 1.5 × 0.75 | 76.2×38.1×1905 | 0.0747 | 1.9 | 6م | 40 |
| 4 × 1.5 × 0.75 | 101.6×38.1×1905 | 0.0598 | 1.51 | 6م | 35 |
| 4 × 1.5 × 0.75 | 101.6×38.1×1905 | 0.0747 | 1.9 | 6م | 35 |
| 4 × 1.5 × 0.75 | 101.6×38.1×1905 | 0.1046 | 2.66 | 6م | 30 |
| 4 × 1.5 × 0.75 | 101.6×38.1×1905 | 0.1345 | 3.5 | 6م | 25 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.0598 | 1.51 | 6م | 35 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.0747 | 1.9 | 4م | 35 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.0747 | 1.9 | 5 م | 35 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.0747 | 1.9 | 6م | 35 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.1046 | 2.66 | 6م | 30 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.1345 | 3.5 | 6م | 25 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.0598 | 1.51 | 6م | 30 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.0747 | 1.9 | 5 م | 30 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.0747 | 1.9 | 6م | 30 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.1046 | 2.66 | 6م | 25 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.1345 | 3.5 | 6م | 20 |
الجدول 2.Z، جدول حجم القطاع الفولاذي
| حجم الملف Z ((إنش) | حجم الملف Z (ملم) |
سمك (بوص) |
سمك ((ملم) | طول الملف Z ((m) |
السرعة (m/min) |
| 4 × 1.5 × 0.75 | 101.6×38.1×1905 | 0.0598 | 1.51 | 6م | 35 |
| 4 × 1.5 × 0.75 | 101.6×38.1×1905 | 0.0747 | 1.9 | 6م | 35 |
| 4 × 1.5 × 0.75 | 101.6×38.1×1905 | 0.1046 | 2.66 | 6م | 30 |
| 4 × 1.5 × 0.75 | 101.6×38.1×1905 | 0.1345 | 3.5 | 6م | 25 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.0598 | 1.51 | 6م | 35 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.0747 | 1.9 | 6م | 35 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.1046 | 2.66 | 6م | 30 |
| 4 × 2.0 × 0.75 | 101.6×50.8×1905 | 0.1345 | 3.5 | 6م | 25 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.0598 | 1.51 | 6م | 30 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.0747 | 1.9 | 6م | 30 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.1046 | 2.66 | 6م | 25 |
| 5 × 2.0 × 0.75 | 127 × 50.8 × 19.05 | 0.1345 | 3.5 | 6م | 20 |
| 一,آلة هيدروليكية بقوة 10 أطنان مع عربة | |||||
| 1. | محامل | 10 طن | |||
| 2. | تثبيت القطر الداخلي من الملف | 508ملم | |||
| 3. | يتم تشديد عمود الكودر المفتوح | التشديد الهيدروليكي، نطاق التشديد من 480-530mm | |||
| 4. | عرض الحجم الأقصى | ماكس 300 ملم | |||
| 5. | ذراع الضغط | ذراع الضغط الهوائي ، لضمان عدم تسريح المواد المطاطية | |||
| 6. | دعم | مع الدعم | |||
| 7. | رأس المفرشة والمعايرة | مجهزة مع رأس مجرفة وتسوية، إضافة مشبك تغذية، بعد إطلاق المشبك | |||
| 二"تشكيل المضيف" | |||||
| 1. | تسليم المواد وتعديلها | مواد الغذاء: عجلة الغذاء وعجلة الدليل | |||
| لفة مسطحة: ثلاثة فوق وأربعة، ما مجموعه 7 لفات مسطحة. | |||||
| 2. | التشكيل | أساس المعدات: لحام لوحات الصلب | |||
| هيكل المحرك الرئيسي للمعدات: قوس تذكاري من الحديد الزهري، النموذج 140 | |||||
| غطاء محركات الدفع والمكسرات: مغلفة بالكروم | |||||
| الصفوف المكونة: 16 صفوف | |||||
| مادة العجلات: Cr 12 ، معالجة CNC بعد المعالجة الحرارية إلى HRC 58-60 ، التدوير الدقيق | |||||
| مادة المحور: 40 Cr | |||||
| قطر المحور: 70 / 95mm | |||||
| وضع التروس: علبة التروس | |||||
| السرعة: حوالي 20-40m / min | |||||
| المحرك الرئيسي: 30 كيلوواط * 2 مجموعات ، محرك تحويل تردد التيار المتردد من سيمنز | |||||
| جهاز تخفيف: سلسلة K | |||||
| قوة المحرك تعديل الحجم: 2 * 1.5kw + 2.2kw، سييمنس محرك الخدمة V90 | |||||
| تعديل مساحة الفراغ من عجلات مختلفة السماكة: 8 * 0.75kw (وفقا للتصميم الفعلي) | |||||
| مستقيم: يضمن جودة المنتج النهائي | |||||
| القطع الهيدروليكي: القطع التتبع، 45 درجة الالتواء، لا نفايات، نموذج واحد، زوج من الشفرات | |||||
| مادة الطلاء المقطوعة: Cr12 mov | |||||
| نظام التبريد: نظام التشحيم تبريد المياه، مع خزان المياه ومضخة، إضافة شاشة تصفية في خزان المياه لمنع بقايا المياه من دخول خزان المياه وحرق المضخة | |||||
| الجهد: 460 فولت، 60 هرتز، 3 ساعة، (وفقا لمتطلبات العميل) | |||||
|
|
|||||
| 三نظام هيدروليكي | |||||
| 1. | نمط العمل | قطع هيدروليكي | |||
| 2. | القوة | 11 كيلوواط،باردة الهواء | |||
| 3. | صمام كهرومغناطيسي | وورد | |||
|
|||||
| 四نظام التحكم بـ PLC | |||||
| 1. | علامة PLC | العلامة التجارية لشركة سيمنز | |||
| 2. | العلامة التجارية لشاشة اللمس | العلامة التجارية لشركة سيمنز | |||
| 3. | محول تردد | العلامة التجارية لشركة سيمنز | |||
| 4. | العداد | (أومرون) | |||
| 5. | أجهزة الجهد المنخفض | بواسطة سيمنز أو شنايدر | |||
| 6. | لغة التشغيل | الصينية والإنجليزية (دعم لتخصيص اللغات الأخرى) | |||
| 7. | خزانة التحكم | خزانة طاقة، وحدة تحكم | |||
| 8. | الوظيفة | يمكنك تعيين كمية الطلب، وتغيير الطول والطول وغيرها من المعدات. سهلة التشغيل، مع وصلة الطيران مريحة للعملاء لتركيب. بالإضافة إلى بوابة عن بعد. | |||
|
|||||
| 五"التراكم التلقائي" | |||||
| 1. | طول المادة | أطولها 6 أمتار | |||
| 2. | كمية | مجموعة واحدة | |||
| 3. | التوجيه | الطولية، كما هو مبين في الصور | |||
| 4. | الوظيفة |
1إطعام آلي وتقطيع اللوحات 2بعد الانتهاء من دفعة صغيرة ، قم بتجميعها مرة واحدة مع شريط نايلون ، ثم انتقل إلى محطة أخرى. بعد الانتهاء من عدة دفعات صغيرة ، ثم قم بعمل حزمة كبيرة مع شريط فولاذي.يجب أن تضعها مرتين! ((بالنسبة لنوع (ج) فقط) |
|||
|
|||||
| 六الاكسسوار | |||||
| لا. | الاسم | كمية | |||
| 1 | مفتاح الحد الأقصى للسفر | 2 مجموعة | |||
| 2 | أنابيب هيدروليكية | مجموعة واحدة | |||
| 3 | رلاي كهربائي | 2 مجموعة | |||
| 4 | خزانة الأدوات | مجموعة واحدة | |||
