تفاصيل المنتج:
|
محطة الأسطوانة: | 18 محطة بكرات للتشكيل | مزود طاقة: | 380 فولت |
---|---|---|---|
السماكة: | 1.5-3.0 مم | تغيير الحجم: | أوتوماتيكي |
المواصفات: | 10 * 1.35 * 1.75 م | PLC: | دلتا |
اللون: | طلب العميل | سرعة الخط: | تم تعديله بواسطة عاكس التردد |
تشكيل محطات العجلات: | 20 محطة | اللكم: | خيار |
قدرة الإنتاج: | 5-18m/min | السلاسل: | 2 |
محطة التشكيل: | 18 خطوة + 7 خطوات | حزمة النقل: | حاوية 1*20 جي بي |
المحرك الهيدروليكي: | 5.5 كيلو واط | ||
إبراز: | 152.4-355.6mm Cz آلة تشكيل اللفاف,آلة التشكيل الهيدروليكية للدبابيس,آلة تشكيل اللفافات,Hydraulic Cz Purlin Roll Forming Machine,Co Cz Purlin Roll Forming Machine |

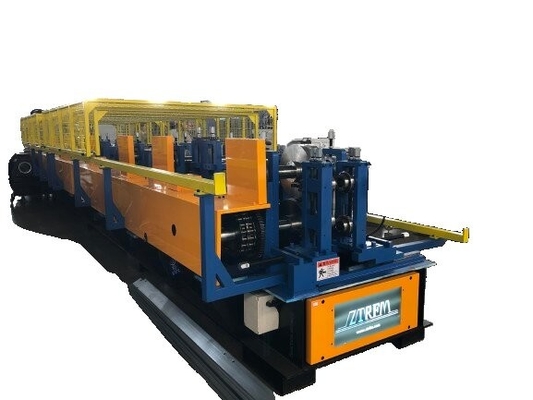

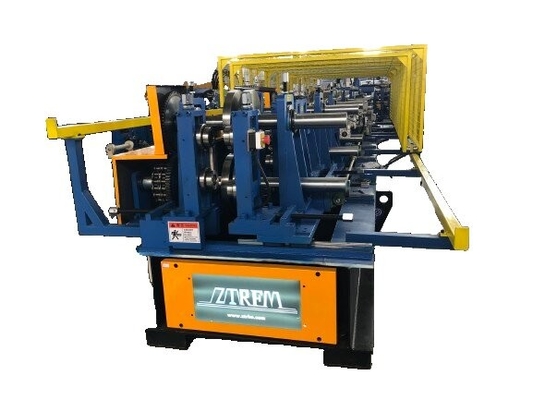

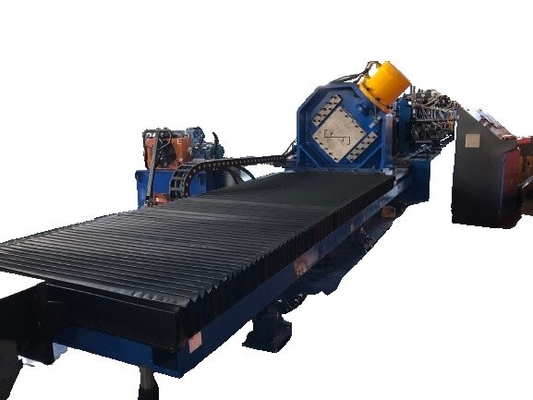

152.4-355.6ملم CZآلة تشكيل اللفافات
CZ purlin هو نوع جديد من فولاذ البناء يتكون من نوعين من الفولاذ مع أشكال مماثلة للقطع العرضي ، وغالبا ما يشار إليه باسم C purlin أو Z purlin ،والذي يطلق عليه عادةً حسب خصائص شكله واستخدامه في الصناعة.
شكل القسم: يحتوي القسم من الحديد ذو الشكل C على شكل C ، ويتكون من اثنين من الشبكات المتوازية وشبكة تربط الشبكة.وهناك أيضا اثنين من الاطراف وشبكة، ولكن الاتصال بين اللحاء والشبكة مختلفة، في ترتيب على شكل Z.
152.4-355.6ملم CZآلة تشكيل اللفافات
متطلبات النسخة النهائية
● المادة: فولاذ الكربون، مصقول
● سمك المادة: 1.5 - 3.5 ملم
● تعديل السماكة: تحكم محرك الخدمة في عجلة الصعود والهبوط التعديل التلقائي، التعديل اليدوي للعجلة الجانبية.
● تعديل الأبعاد: تعديل العرض والارتفاع تلقائيًا، سكين قطع لاستبدال الشفرة.
● تعديل C و Z: تدوير اليدوي للدراجة الجزئية 180
المكونات الرئيسية للمعدات
المكونات الرئيسية للمعدات | |||
لا. | اسمه | الوحدة | كمية |
1. | 16 طن الهيدروليكية مفتوحة الكمماشين مع عربة، مع رأس المفرشة ومستوى | مجموعة | 1 |
2. | اكتشاف حفرة العازل | مجموعة | 1 |
3. | تشكيل المضيف | مجموعة | 1 |
4. | نظام الحد الهيدروليكي | مجموعة | 1 |
5. | نظام التحكم بـ PLC | مجموعة | 1 |
6. | 14 متر حزمة التعبئة التلقائية | مجموعة | 1 |
7. | ملحقات | مجموعة | 1 |
المعايير الأساسية للمواد الخام والمنتجات
مواد شبه منتهية |
الشريط المطاط الساخن، الشريط المطاط البارد، الشريط المصقول قوة الشد 520MPa؛ قوة الإستعمال 320MPa |
المواد | ق195، ق235، ق355 |
عرض الفولاذ | 600 ملم كحد أقصى وفقًا للملف |
حجم الملف | انظر الجدول المرفق 12 |
جدار فولاذ سميك | 1.5-3.5ملم |
القطر الداخلي للفكرة الفولاذية | Φ508mm/Φ610mm |
القطر الخارجي للفكرة الفولاذية | Φ1200mm Φ2100mm |
الوزن الحجمي الأقصى | 16 |
مجموعة الأنابيب | 6 ~ 14m |
السرعة | ماكس.40m/min |
معدل التسامح مع الحجم | ± 1.5 ملم |
القرن | R2-2.5 ملم |
الجدول 1.C، جدول حجم القطاع الفولاذي
مقاس الملف (C) ((بوصات) | C حجم الملف (ملم) |
سمك (بوص) |
سمك (ملم) |
طول الملف (C) ((m) |
السرعة (m/min) |
6 × 2.0 × 0.75 | 152.4×50.8×1905 | 0.0598 | 1.51 | 6م | 40 |
6 × 2.0 × 0.75 | 152.4×50.8×1905 | 0.0747 | 1.9 | 6م | 40 |
6 × 2.0 × 0.75 | 152.4×50.8×1905 | 0.1046 | 2.66 | 6م | 35 |
6 × 2.0 × 0.75 | 152.4×50.8×1905 | 0.1345 | 3.5 | 6م | 30 |
7 × 2.75 × 0.75 | 177.8×69.85×1905 | 0.0598 | 1.51 | 7م | 35 |
7 × 2.75 × 0.75 | 177.8×69.85×1905 | 0.0747 | 1.9 | 7م | 35 |
7 × 2.75 × 0.75 | 177.8×69.85×1905 | 0.1345 | 3.5 | 7م | 20 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.0598 | 1.51 | 8م | 30 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.0747 | 1.9 | 6م | 30 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.0747 | 1.9 | 8م | 30 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.1046 | 2.66 | 8م | 25 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.1345 | 3.5 | 8م | 20 |
9 × 2.75 × 0.75 | 228.6×69.85×1905 | 0.0598 | 1.51 | 9م | 25 |
9 × 2.75 × 0.75 | 228.6×69.85×1905 | 0.1345 | 3.5 | 9م | 20 |
10 × 2.75 × 0.75 | 254 × 69.85 × 19.05 | 0.0598 | 1.51 | 10 م | 30 |
10 × 2.75 × 0.75 | 254 × 69.85 × 19.05 | 0.0747 | 1.9 | 10 م | 30 |
10 × 2.75 × 0.75 | 254 × 69.85 × 19.05 | 0.1046 | 2.66 | 10 م | 25 |
12×3.5×10 | 304.8×88.9×254 | 0.0747 | 1.9 | 12 متر | 30 |
12×3.5×10 | 304.8×88.9×254 | 0.1046 | 2.66 | 12 متر | 25 |
12×3.5×10 | 304.8×88.9×254 | 0.1345 | 3.5 | 12 متر | 20 |
14 × 3.5 × 10 | 355.6×88.9×254 | 0.0747 | 1.9 | 14 متر | 30 |
14 × 3.5 × 10 | 355.6×88.9×254 | 0.1046 | 2.66 | 14 متر | 25 |
14 × 3.5 × 10 | 355.6×88.9×254 | 0.1345 | 3.5 | 14 متر | 20 |
الجدول 2.Z، جدول حجم القطاع الفولاذي
حجم الملف Z ((إنش) | حجم الملف Z (ملم) |
سمك (بوص) |
سمك (ملم) |
طول الملف Z ((m) |
السرعة (m/min) |
6 × 2.0 × 0.75 | 152.4×50.8×1905 | 0.0598 | 1.51 | 6م | 40 |
6 × 2.0 × 0.75 | 152.4×50.8×1905 | 0.0747 | 1.9 | 6م | 40 |
6 × 2.0 × 0.75 | 152.4×50.8×1905 | 0.1046 | 2.66 | 6م | 35 |
6 × 2.0 × 0.75 | 152.4×50.8×1905 | 0.1345 | 3.5 | 6م | 30 |
7 × 2.75 × 0.75 | 177.8×69.85×1905 | 0.0598 | 1.51 | 7م | 35 |
7 × 2.75 × 0.75 | 177.8×69.85×1905 | 0.0747 | 1.9 | 7م | 35 |
7 × 2.75 × 0.75 | 177.8×69.85×1905 | 0.1046 | 2.66 | 7م | 30 |
7 × 2.75 × 0.75 | 177.8×69.85×1905 | 0.1345 | 3.5 | 7م | 25 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.0598 | 1.51 | 8م | 30 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.0747 | 1.9 | 8م | 30 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.1046 | 2.66 | 8م | 25 |
8 × 2.75 × 0.75 | 203.2×69.85×1905 | 0.1345 | 3.5 | 8م | 20 |
9 × 2.75 × 0.75 | 228.6×69.85×1905 | 0.0598 | 1.51 | 9م | 25 |
9 × 2.75 × 0.75 | 228.6×69.85×1905 | 0.0747 | 1.9 | 9م | 25 |
9 × 2.75 × 0.75 | 228.6×69.85×1905 | 0.1046 | 2.66 | 9م | 20 |
9 × 2.75 × 0.75 | 228.6×69.85×1905 | 0.1345 | 3.5 | 9م | 20 |
10 × 2.75 × 0.75 | 254 × 69.85 × 19.05 | 0.0598 | 1.51 | 10 م | 30 |
10 × 2.75 × 0.75 | 254 × 69.85 × 19.05 | 0.0747 | 1.9 | 10 م | 30 |
10 × 2.75 × 0.75 | 254 × 69.85 × 19.05 | 0.1046 | 2.66 | 10 م | 25 |
10 × 2.75 × 0.75 | 254 × 69.85 × 19.05 | 0.1345 | 3.5 | 10 م | 20 |
12×3.5×10 | 304.8×88.9×254 | 0.0747 | 1.9 | 12 متر | 30 |
12×3.5×10 | 304.8×88.9×254 | 0.1046 | 2.66 | 12 متر | 30 |
12×3.5×10 | 304.8×88.9×254 | 0.1345 | 3.5 | 12 متر | 25 |
14 × 3.5 × 10 | 355.6×88.9×254 | 0.0747 | 1.9 | 14 متر | 30 |
14 × 3.5 × 10 | 355.6×88.9×254 | 0.1046 | 2.66 | 14 متر | 25 |
14 × 3.5 × 10 | 355.6×88.9×254 | 0.1345 | 3.5 | 14 متر | 25 |
1. 16 طن الهيدروليكية مفتوحة الكمبيوتر مع عربة | ||
1. | محامل | 16 طن |
2. | تثبيت القطر الداخلي من الملف | 508mm أو 610mm |
3. | يتم تشديد عمود الكودر المفتوح | تشديد هيدروليكي، نطاق ضيق 480-530mm، 610mm |
4. | عرض الحجم الأقصى | ماكس 600 ملم |
5. | ذراع الضغط | ذراع الضغط الهوائي ، لضمان عدم تسريح المواد المطاطية |
6. | استمر | مع الدعم |
7. | رأس المفرشة والمعايرة | مجهزة برأس مجرفة وتسوية |
2اكتشاف حفرة عازلة | ||
1. | اكتشاف حفرة العازل | الوظيفة: تحقق من كمية المواد لتتناسب مع سرعة تشغيل الجهاز بأكمله. |
3. تشكيل المضيف | ||
1. | تسليم المواد وتعديلها | مواد الغذاء: عجلة الغذاء وعجلة الدليل |
لفة مسطحة: ثلاثة فوق وأربعة، ما مجموعه 7 لفات مسطحة. | ||
2. | التشكيل | أساس المعدات: لحام لوحات الصلب |
هيكل المحرك الرئيسي للمعدات: قوس تذكاري من الحديد الزهري، النموذج 140 | ||
غطاء محركات الدفع والمكسرات: مغلفة بالكروم | ||
الصفوف المكونة: 16 صفوف | ||
مادة العجلات: Cr 12 ، معالجة CNC بعد المعالجة الحرارية إلى HRC 58-60 ، التدوير الدقيق | ||
مادة المحور:40Cr | ||
قطر المحور: 70/95mm | ||
وضع التروس: علبة التروس | ||
السرعة: حوالي 20-40m/min | ||
المحرك الرئيسي: 45 كيلوواط * 2 مجموعات ، محرك تحويل التردد المتردد من سيمنز | ||
جهاز تخفيف: سلسلة K | ||
قوة المحرك تعديل الحجم: 2 * 1.5kw + 2.2kw، سييمنس محرك الخدمة V90 | ||
تعديل مساحة الفراغ من عجلات مختلفة السماكة: 8 * 0.75kw (وفقا للتصميم الفعلي) | ||
مستقيم: يضمن جودة المنتج النهائي | ||
القطع الهيدروليكي: القطع التتبع، 45 درجة الالتواء، لا نفايات، نموذج واحد، زوج من الشفرات | ||
قطع مادة الصبغة: Cr12 mov | ||
نظام التبريد: نظام التشحيم تبريد المياه، مع خزان المياه ومضخة، إضافة شاشة تصفية في خزان المياه لمنع بقايا المياه من دخول خزان المياه وحرق المضخة | ||
الجهد: 460 فولت، 60 هرتز، 3 ساعة، ((وفقا لمتطلبات العميل) |
4نظام الضغط الهيدروليكي | ||
1. | نمط العمل | قطع هيدروليكي |
2. | القوة | 11 كيلوواط،باردة الهواء |
3. | صمام كهرومغناطيسي | وورد |
5. نظام التحكم بـ PLC | ||
1. | علامة PLC | العلامة التجارية لشركة سيمنز |
2. | العلامة التجارية لشاشة اللمس | العلامة التجارية لشركة سيمنز |
3. | محول تردد | العلامة التجارية لشركة سيمنز |
4. | العداد | (أومرون) |
5. | أجهزة الجهد المنخفض | بواسطة سيمنز أو شنايدر |
6. | لغة التشغيل | الصينية والإنجليزية (دعم لتخصيص اللغات الأخرى) |
7. | خزانة التحكم | خزانة طاقة، وحدة تحكم |
8. | الوظيفة | يمكنك تعيين كمية الطلب، وتغيير الطول والطول وغيرها من المعدات. سهلة التشغيل، مع وصلة الطيران مريحة للعملاء لتركيب. بالإضافة إلى بوابة عن بعد. |
ستة، التراص التلقائي | ||
1. | طول المادة | أطولها 14 متراً |
2. | كمية | مجموعة واحدة |
3. | التوجيه | الاتجاه الطويل، كما هو مبين في الشكل |
4. | الوظيفة |
1إطعام آلي وتقطيع اللوحات 2بعد الانتهاء من دفعة صغيرة ، قم بتجميعها مرة واحدة مع شريط نايلون ، ثم انتقل إلى محطة أخرى. بعد الانتهاء من عدة دفعات صغيرة ، ثم قم بعمل حزمة كبيرة مع شريط فولاذي.يجب أن تضعها مرتين! ((بالنسبة لنوع (ج) فقط) |
سبعة، الملحقات | ||
لا، لا، لا | الاسم | كمية |
1 | تبديل الموقف | 2 مجموعة |
2 | أنابيب هيدروليكية | مجموعة واحدة |
3 | رلاي كهربائي | 2 مجموعة |
4 | علبة أدوات | مجموعة واحدة |
