تفاصيل المنتج:
|
| Product Effective Width: | 1000mm | Receuving Table: | manual one or stacker one |
|---|---|---|---|
| Mode: | Step tile machine | Shaft Diameter: | 60mm |
| Control System: | PLC | Transmission Way: | One side is by 1 inch double chain |
| Stacker: | Manual one or hydraulic one | Work Power: | 7.5kw |
| Cutting Tolerance: | ±1mm | Coil Width: | 914-1450 mm |
| Shaft: | 80mm | Life Time: | 12 years |
| Middle Plate Thickness: | 20mm | Rolling Spacer: | Anti rusty treatment |
| Speed: | 7 to 12 meter per minute | ||
| إبراز: | آلة التدحرج للطلاء الفولاذي آلة التدحرج ذاتية الحجم,Automatic Size Adjustable Rolling Machine |
||
أوتوماتيكي الحجمأقابل للتعديلSتيل(ل)إضافةالمتحركة Mأشانين
ما هي وظيفة غطاء الصلب؟ ما هي الحالات التي يجب فيها تركيب غطاء الصلب؟
1يجب أن تتحمل الأبواب والنوافذ في المباني تأثيرات البيئة ، وخاصة ضغط الرياح وغزو الأمطار والثلوج ، وكذلك قوة التبديل والجاذبية الذاتية أثناء الاستخدام.
2قوة الرياح هي السبب الرئيسي لإنحناء وتشوه مكونات الأبواب والنوافذ (مثل القضبان الأفقية والقضبان وأطر النوافذ) ، وكذلك الإطارات والشرائح.سلامة الأبواب والنوافذ تعتمد بشكل رئيسي على قدرتها على مقاومة قوة الرياح، عادة ما تقاس بقيمة ضغط الغاز التي تحملها لكل وحدة مساحة.
3الخصائص الميكانيكية للبلاستيك الصلب PVC هي أدنى بكثير من تلك من الصلب والألومنيوم والخشب، وخاصة قوة الانحناء من البلاستيك الصلب PVC هو فقط 1/4 من تلك من الخشب،1/28 من الألومنيوم، و 1/84 من الصلب. في ظل نفس شكل القسم العرضي وحجم ملفات تعريف الألومنيوم والصلب ، فإن أداء الانحناء من ملفات تعريف PVC الصلبة أسوأ بكثير.
4للتعويض عن هذا العيبأبعاد القسم العرضي لملفات تعريف PVC الصلبة المستخدمة في تصنيع الأبواب والنوافذ مصممة لتكون أكبر من أبعاد الأبواب والنوافذ من الصلب والألومنيوم.
5في نفس الوقت، يجب أن تكون الخصائص الميكانيكية لشكل قطعه العرضي معقولة قدر الإمكان لتلبية ظروف الإجهاد للأبواب والنوافذ.
6لا يمكن للطرق المذكورة أعلاه أن تلبي بالكامل متطلبات الأداء الميكانيكي للأبواب والنوافذ.
7تدبير مهم آخر هو إضافة الصلب المقوى الصلب، المعروف أيضا باسم غطاء الصلب، إلى تجويف ملفات تعريف البلاستيك البلاستيكية عندما يتجاوز ملف واحد من الأبواب والنوافذ طولا معينا.

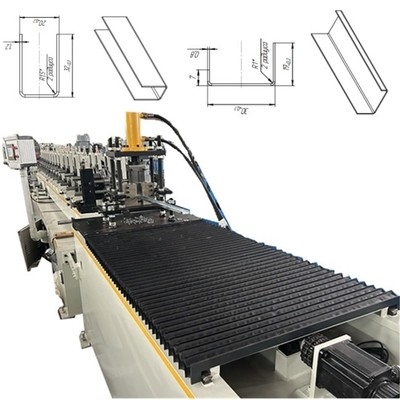

هنا بعض المعدن U قناة الفولاذ غطاء أحجام الملف الشخصي والرسومات الملف الشخصي لاستعارتك:
| الوصف |
|
آلة غطاء الفولاذ القابلة للتعديل الحجم مع 3 طن من الـ decoiler اليدوي مع 5 مجموعات من شفرات القطع |
ملف المخططات والحجم:سمك المواد من 0.8 إلى 2.0 ملم
سير العمل
أوتوماتيكي الحجمأقابل للتعديلSتيل(ل)إضافةالمتحركة Mأشانين
| مكونات الآلة | |
| اسم الجهاز | كمية المنتجات (مجموعة) |
| 3 طن من الجهاز اليدوي | 1 |
| آلة التشكيل الرئيسية للوصلات مع محرك سيرفو واحد 7.5kw ، قوة نقل واحدة 11kw | 1 |
| طاولة استقبال قابلة للتعديل | 1 |
| محطة هيدروليكية مع خزان طاقة مع نظام تبريد | 1 |
| نظام التحكم بـ PLC | 1 |
معايير الجهاز
5 طن المزدوج الرأس الهيدروليكية Decoiler
3 طن اليدوي decoiler، ونحن سوف تعطي كخيار افتراضي
لكن إذا كنت تحبين الـ (ديكولير) ذو الرأس المزدوج يمكننا أن نصنعها لكِ أيضاً
أجهزة إزالة الملفات الهيدروليكية ذات الرأس المزدوجاختياري
الهيكل: شكل محطة مزدوجة ، مجهزة بمحامل دوار يمكن تدويره بنحو 180 درجة ، التوسع والانكماش الهيدروليكي النوع المنزلق (التوسع اليدوي الاختياري) ، مكابح القرص الهوائي.المزايا: واحد العمل وواحد جاهز لسرعة التغذية، سهلة التشغيل
نوع الهيكل: هيدروليكي واحد الجانب توسع ضيق، والتي تضمن طعام لفائف الصلب بالتناوب.
1) عرض الشريط الفولاذي: 39.88-300mm
2) سمك: 0.4 إلى 1.5 ملم
3) زائدة من الفولاذ :Φ900-Φ1800ملم
4) هوية لفائف الفولاذ :Φ500-Φ520ملم
5) وزن لفائف الفولاذ: ماكس.5 طن
جزء التغذية
مواد أدوات الضغط:الفولاذ المقاوم للصدأ
ضبط عرض التغذية:الدليل

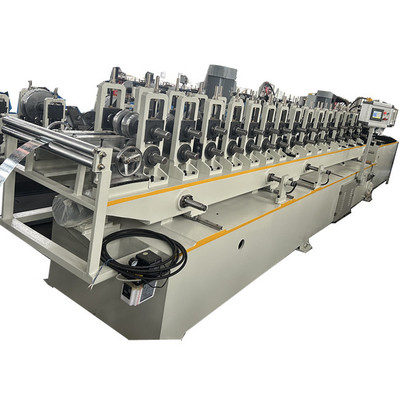

آلة تشكيل الألواح الرئيسية
| آلة تشكيل الألواح الرئيسية | |
| الجهد | 380 فولت ، 50 هرتز ، 3 مراحل (حسب طلب العميل) |
| نوع الإطار | إطار القوس التذكاري بسماكة 30 ملم |
| وضع القيادة | السلسلة كحركة نقل |
| مواد الأدوات | GCr12mov |
| مادة الصناديق | فولاذ 45# مع التشديد |
| قطر العمود | Φ70mm |
| عدد الأدوات | قبل محطة 4 و بعد محطة 16 |
| الطاقة الرئيسية | 7.5kw + 11kw |
| مواد خام لفول الفولاذ | صفيحات الفولاذ المصنوعة من الصلب |
| سمك المادة | 2 ملم |
| سرعة التشكيل | 25 مترًا في الدقيقة بدون فتحة ثقب |

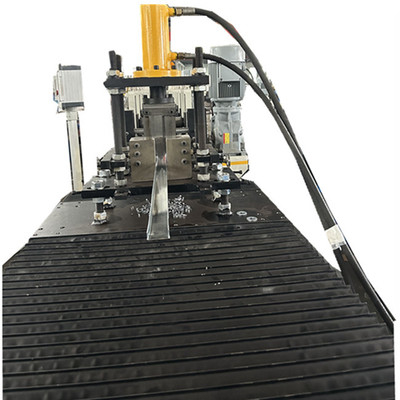

آلية القص
| مادة الشفرات | GCr12 مطفأة |
| إمدادات الطاقة | الطاقة الهيدروليكية |
| ملاحظة: شفرات قطع بحجم واحد | |
طاولة الاستقبال
| كمية الجدول | مجموعة واحدة |
| طول الطاولة | 3 أمتار لكل مجموعة |
المحطة الهيدروليكية
| طاقة المحرك الهيدروليكي |
7.5كيلوواط x2 لضرب مع خزان الطاقة محركات مزدوجة |
| زيت هيدروليكي | زيت الهيدروليك |
نظام التحكم الكهربائي
ببساطة إدخال الحجم ومن ثم سوف تتغير
| اللغة | الصينية والإنجليزية أو حسب الطلب |
| الجهد | 415 فولت 50 هرتز 3 مرحلة (حسب طلب العميل) |
| قياس الطول | تحكم تلقائيًا بواسطة PLC |
| قياس الكمية | تحكم تلقائيًا بواسطة PLC |
| تحمل الطول | 3m±1.5mm |
| لوحة التشغيل | الشاشة الملموسة والزر معا |
| العلامة التجارية لجهاز التحكم | ديلتا (تايوان) |
