تفاصيل المنتج:
|
Hydraulic Cutting: | 7.5KW | Raw Material: | Galvanized Steel Strips |
---|---|---|---|
Main Body: | 350H | Totally Motor Power: | Around 70KW |
Tolerance: | 3m+-1.5mm | Work Pressure: | 20 Mpa |
Machine Color: | Cusotmized | Voltage: | 380V/50Hz/3Phase |
Chain Size: | 2 inch | Package: | Standard package |
Decoiler: | Manual decoiler | Blade Material: | C12MoV, Quenched |
Punch: | include | Need Container: | 1*40 Feet |
Roller Drive: | Decelerating motor+chain drive | ||
إبراز: | معدات تشكيل الأزرار الكهربائية,معدات تشكيل الأزرار الرقمية |
NLT-400جكمبيوترأناnputدالعضويةTالتعليمEالكهربائيةبأوتونTالتعليمRكل شيءFالتشغيلEالمعدات
نموذج المعدات: NLT-400
نسخة ذكية من محرك الخدمة: طاقة محرك 68 كيلوواط
Sالتبول: 30 متر في الدقيقة ، سرعة شاملة من 12 متر في الدقيقة إلى 15 متر في الدقيقة (اعتمادا على عدد الثقوب التي تم حفرها) ؛
1يمكن تحويل عرض C (80 ~ 350) ملم ، عرض Z (120 ~ 350 ملم) بحرية.
2الحافة الصغيرة (8-20 ملم) والحافة الصغيرة ≤ 0.8 * (ارتفاع الخصر -20) ؛
3ارتفاع الخصر (30-100) ملم وارتفاع الخصر ≤ 0.95 * (عرض القاع - حافة صغيرة -30) ؛
4سمك الصفيحة القابل للتعديل t (1.0~3.5) mm
دقة الطول وموقع الثقب ± 1 ملم
هناهل هناك بعضالملفsلمعرفة:
التكوينمتطلبات:
1سمك المادة:1.5-3.5 ملم
2قوة الجهد المادية: 235/345 Mpa (إذا استخدمت مادة 550 MPA يمكن أنt أكثر من 3 ملم)
3الحجم: 100-300mm (يمكن تعديله تلقائيًا)
4السرعة: ماكس 15m/min (إذا حفر الثقوب السرعة ستكون 15-22m/min)
5.C و Z البورلين تغيير يدويا
6طاولة الاستقبال اليدوية
سير العمل
إطلاق → إدخال المواد إلى الماكينة → التسوية → الخرق والقص المسبق → تشكيل اللف → جدول استلام المنتجات
NLT-400جكمبيوترأناnputدالعضويةTالتعليمEالكهربائيةبأوتونTالتعليمRكل شيءFالتشغيلEالمعدات
المكونات الرئيسية | |||
البند | وصف البند | الوحدة | كمية |
1 | 6 طن من الـ decoiler | مجموعة | 1 |
2 | آلة تشكيل الألواح الرئيسية | مجموعة | 1 |
3 | نظام التحكم الذكي | مجموعة | 1 |
4 | محطة هيدروليكية | مجموعة | 1 |
5 | الجدول الذي تم استلامه | مجموعة | 1 |
6 | قطع الغيار | مجموعة | 1 |
8 طن هيدروليكالمكشوف
السعة:الهيدروليك 6 طن هو اختياري
القطر الداخلي للملف:450-550ملم
عرض التغذية:ماكس 500ملم
الهيكل:محامية من قبل لوحات الصلب والعصا الملفوفة.
انخفاض وتوسيع الملف هو تلقائي، مدفوعة بالطاقة الهيدروليكية.

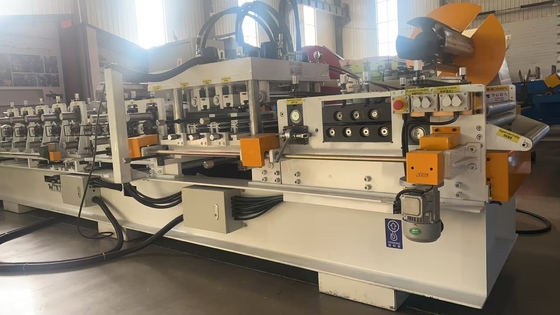

جزء التغذية والتسوية
هناك زر كهربائي هنا، والتي يمكن أن تعدل تلقائيًا عرض التغذية
عجلات التسوية:ثلاثة للأعلى أربعة للأسفل
مادة العجلات:Cr15
قطر العجلة:75ملم
ضبط عرض التغذية: تلقائي عن طريق الزر
تأكد من أن ورقة الفولاذ المدخلة مستقيمة ونظيفة ومن ثم يمكن أن تكون عملية تشكيل لفة دقيقة
طعن وتقشيرجزء
وحدة ثقب مع نظام هيدروليكي.
محطة إبرة واحدة
القالب المضرب:معالجة Gcr12
المحطة الأولىثقوب وسط السفلية
المحطة الرابعةقشرة ما قبل الهيدروليكية

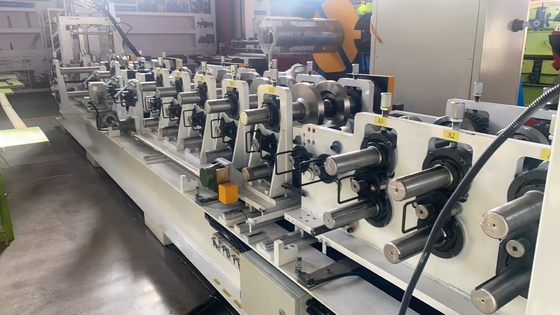

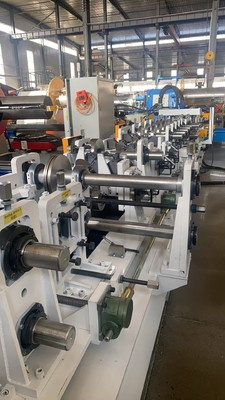

مأفي قطعة تشكيل لفة
محطات الدوار:34 صف = واحد منهم هو ارتفاع الخصر تشكيل 87-95 درجة مجموعة الدوار قابلة للتعديل
مجهزة بـ 12 مجموعة من وحدات تبادل CZ ، يمكن إكمال التبديل عن طريق تدوير 180 درجة ، ويمكن تغيير السكة الحديدية الإرشادية الخطية

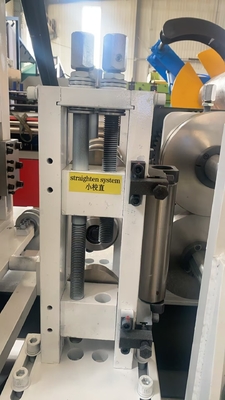

جهاز الدوار المضاد للقوس المنحني
قطر العمود:Φ90 ملم صلب
سلسلة صف مزدوج لتحويل + دعم نهاية العمود
مادة الصناديق:
40 Cr معالجة الحاسب الآلي HRC28-32 ،التدريب النهائي والصفائح الكهربائية
سرعة التشكيل:ماكس 15m/min
الجهد: 380V/60HZ/3P (حسب الطلب)
طريقة الإرسال:
سلاسل مزدوجة + دعم نهاية العمود
تغيير الأحجام: تلقائيًا بواسطة PLC
التغيير في C و Z:يدوياً
مادة اللف: Cr12، فتحة داخلية معدة بدقة بعد معالجة حرارية فراغ
تقنية المعالجة: معالجة CNC تليها المعالجة الحرارية إلى HRC58-60 ، معالجة الدقة
مادة العمود: 40Cr (قطر 90/قطر 75)
تكنولوجيا المعالجة: معالجة التخفيف والتكثيف HRC28-32 بعد معالجة CNC ، ثم التدوير الدقيق والكهرباء
هذا الجزء للضفادع المصنوعة من M purline
عرض و ارتفاع قابل للتعديل
تشغيل محرك الدفع الرئيسي 68 كيلوواط
محطة هيدروليكية للضرب والقشرة طاقة 15 كيلوواط + مبرد هواء
سعة خزان الوقود 300 لتر
أسطوانة لحام للطحن والقص
أصل المكونات الرئيسية صمام الكهربائي البحوث زيت Yucأنا

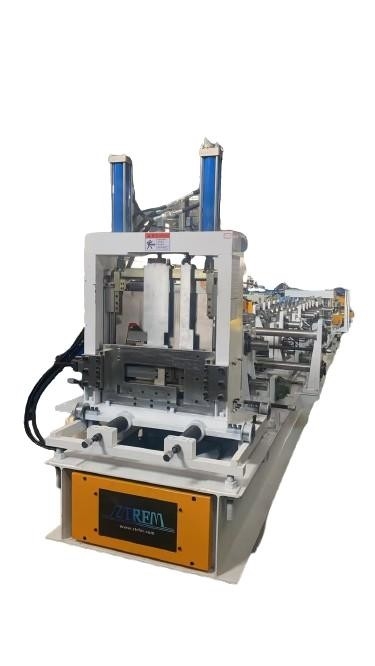

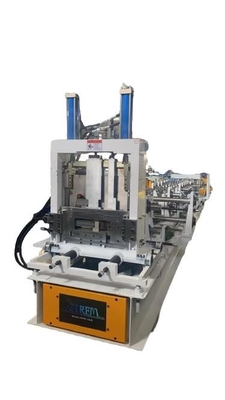

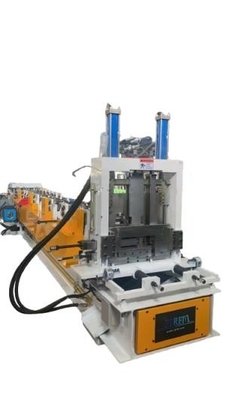

نظام القطع الهيدروليكي
مادة الشفرة:معالجة التخفيف Cr12mov
قياس الطول:قياس الكودر التلقائي، معدل تسامح الطول هو 1mm / 3m
يمكنك ضبط القطع يدويًا لقطع أحجام مختلفة من السندات. لا تحتاج إلى تغيير شفرة جديدة وسهلة التشغيل.
اللقطات والقص تستخدم نفس الخزان الهيدروليكي.
حجم الخزان:300 لتر
زيت هيدروليكي:46#
طاقة المحطة الهيدروليكية:15KW + تبريد الهواء
نظام التحكم بـ PLC
خزانة التحكم الرئيسية لنظام التحكم
1 تحكم الكمبيوتر + نظام تحكم ذكي + برنامج إدخال سريع للإنتاج يمكن أن يستورد بسرعة بيانات الإنتاج من محرك أقراص فلاش USB أو نقل عن بعدنظام ويندوز
صندوق توزيع بديل: 1 (يتم تثبيته في منتصف الرف)
جهاز تحكم خارجي: 1 (يمكن التحكم بسهولة إلى الأمام والخلف أثناء عمليات الإنتاج وإصلاح الأخطاء)
أصل الملحقات الرئيسية: PLC (باناسونيك، اليابان) ، التحكم في الكمبيوتر، المرور (كوتون) ، مفتاح القرب (أوتونكس، كوريا الجنوبية) ، مكيف طول (أومرون، اليابان)
الجدول الذي تم استلامه
الطول: 6 أمتار
يتم لحام جسم الإطار مع الصلب القناة والصلب الزاوية، ويتم تثبيت الدوار على السطح
اقتراحات ذات صلة
إذا كانت تكلفة العمالة المحلية مرتفعة، يمكنك أيضا اختيار تلقائي palatalizing
قطع الغيار
قطع الغيار | ||
البند | كمية | الصور |
أجهزة التروس | 2 مجموعة |
|
السلاسل | 2 مجموعة | |
محامل | 4 مجموعات | |
شفرة قطع | مجموعة واحدة | |
طلاء الجهاز | 2 مجموعة | |
الإرسال | 2 مجموعة | |
مفتاح الحد | 2 مجموعة | |
مُشفر | مجموعة واحدة | |
المسامير والشفرات | 1 جيب | |
صندوق الأدوات | مجموعة واحدة | |
الدليل | مجموعة واحدة |
