تفاصيل المنتج:
|
| Length: | 6.5m | Roll Forming Speed: | 15-20m/min |
|---|---|---|---|
| Speed: | 10-15m/min | Roller Width: | 400mm |
| Drive Type: | Chain Drive | Power Supply: | 380V, 50Hz, 3Phase |
| Forming Station: | 17 | Main Motor: | 12.1KW |
| Material: | Galvanized Steel | Forming Speed: | 30m/min |
| Feeding Width: | 1250mm, 1250mm | Appliance: | PLC, Touch screen, Inverter, Encorder |
| Roll Material: | high grade 45# steel | Machine Size: | 8.5m*1.5m*1.2m |
| Power: | 5.5+5.5KW | ||
| إبراز: | آلة تصنيع أوراق الأسطح,آلة تصنيع أوراق السقف مزدوجة الطبقات,آلة تصنيع صفائح السطح,Double Layer roofing sheet making machine,Chain Drive roofing sheet making machine |
||

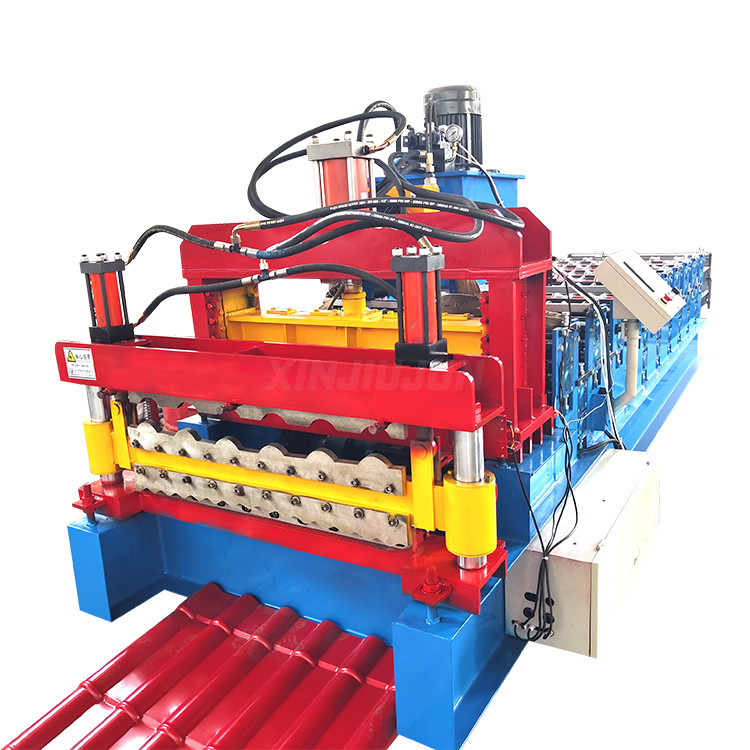

آلة تصنيع أوراق السقف المعدنية المزدوجة ذات الجودة العالية
آلة تشكيل طلاء طبقة مزدوجة لديها أنواع مختلفة تستخدم مع ورق المموجات ورق IBR أو ورق بلاط زجاجي.يستخدم على نطاق واسع في العديد من أنواع المصنع الصناعي، المباني المدنية، ولوحة السقف لمنتج جزء متصل لديها ميزة المظهر الجميل، الاستخدام الدائم وهلم جرا.
لدينا الآلي طبقة مزدوجة حلقة تشكيل آلة تتكون من decoiler، وتغذية وتسوية جهاز، ما قبل القطع، نظام تشكيل لفة، الهيدروليكية قطع القطب،محطة هيدروليكية ونظام تحكم PLC.
خط إنتاج طويل ، شكل ملف جيد على المنتجات النهائية ؛ توفير الوقت وتوفير العمالة ، والتي هي زيادة كبيرة في كفاءة الإنتاج ومناسبة للإنتاج الحالي.هذه الآلة سهلة التشغيل وتعمل مستقرة بدقة جيدة.
هناهوملف تعريفك:
سير العمل

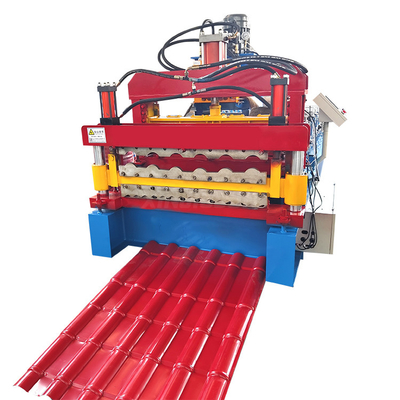

آلة تصنيع أوراق السقف المعدنية المزدوجة ذات الجودة العالية
المواصفات
| البند | المواصفات |
| المواد الخام | PPGI،PPGL، ورق الألومنيوم أو حسب متطلبات العملاء |
| سمك المادة | 0.15-0.8mm أو حسب متطلبات العملاء |
| مُحَلّل | اليدوي decoiler مجانا، أيضا لدينا الهيدروليكية decoiler بدلا من ذلك |
| محطة عجلات | 12-18 صف ((يعتمد على رسم العميل) |
| قطر العمود | عجلة صلبة 70،75،80 ملم |
| مواد الأدوات | فولاذ 45 #، مع المعالجة الكرومية ، جعل السطح أكثر سلاسة، وتحسين صلابة ومنع الاحتكاك، مضاد للتآكل. عمر خدمة طويل |
| إطار الآلة | فولاذ 350 # H |
| الإرسال | سلسلة مزدوجة |
| البعد ((L*W*H) | 6x1.5x1.4m |
| الوزن | حوالي 7.5 طن |
| مادة القطع | Cr12 مع معالجة مطفأة |
| الطاقة الرئيسية | 5.5 كيلوواط |
| الجهد | 380 فولت 50 هرتز 3 مراحل أو حسب متطلبات العملاء |
| سرعة التشكيل | 15-50m/min |
المكونات الرئيسية:
1الهيدروليكية decoiler مع عربة coiler
الخصائص: المقبس والقبو هما المكونان من المكعب ، يتم تقليص المقبس بالتوسع عن طريق جهاز ميكانيكي يدويًا ، بعد تثبيت المقبس إلى المقبس ،ثم وضع مرة أخرى لفافة مع mandrel معا إلى الطابق السفلي.
الطاقة: لا يوجد
قوة فتح وإغلاق القطاعات: ميكانيكية.
قوة دوران القطعة: سحب بواسطة نظام تشكيل.
عدد القطاعات: 4 قطعة
نطاق توسيع القطاع: 460 ~ 520mm ؛
ارتفاع مركز القضيب: 0.65m
سرعة التغذية: تعتمد على سرعة آلة تشكيل اللفوف.
2جهاز توجيه الصفحة
الخصائص: ضمان تغذية المواد بسلاسة ودقة.
المكونات: منصة صفيحة فولاذية، اثنين من أدوات الركض، وحدة إيقاف الموقف.
يتم توجيه الملفوفة في الموقف الصحيح وتمريرها إلى معدات تشكيل اللف
3. التشكيل المتحرك M/C:
يتم لحام الإطار الرئيسي للآلة بشكل منفصل ويتم توصيل الجدار الخارجي عن طريق المسمار بعد أن يتم تفكيكه على السطح.
مادة الدوار من الفولاذ المُصنع من الدرجة العالية رقم 45، مع موكب يُتحكم به رقمياً.
يتم تدريب عمود الدوامات بواسطة آلة طحن مرتين لضمان دقة المنتج النهائي.
يتم طلاء الأدوات بالكروم الصلب بسماكة 0.05 ملم على السطح بعد معالجتها بواسطة آلة آلة دقيقة.
4. قطع القضبان الهيدروليكية
الوظيفة: يتم التحكم في عمل القطع بواسطة PLC. تتوقف الآلة الرئيسية تلقائيًا وسيتم قطعها. بعد القطع ، ستبدأ الآلة الرئيسية تلقائيًا.
مصدر الطاقة: محطة هيدروليكية
الإطار: إطار صلب لللحام
مفاتيح الدوران: مفاتيح كهربائية ضوئية بدون اتصال.
القطع بعد التشكيل: قطع الورقة بعد التشكيل إلى الطول المطلوب.
قياس الطول: قياس الطول التلقائي
5المحطة الهيدروليكية:
يتم التحكم بها بواسطة مضخة زيت عجلة التروس. بعد ملء الزيت الهيدروليكي في خزان الزيت الهيدروليكي ، تدفع المضخة آلة القطع لبدء عمل القطع.
المعدات: يتضمن النظام مجموعة من الخزانات الهيدروليكية ، مجموعة من مضخات الزيت الهيدروليكية ، أنابيب هيدروليكية ، ومجموعتين من صمامات الكهرومغناطيسية.
اعتمدت أعلى العلامة التجارية مكونات النظام الهيدروليكي لضمان الاستقرار وطول العمر، وتجنب التسرب.
يوفر الطاقة الأولية للشاحنة من خلال خزان زيت مغلق. إنه مغلق دون قطع، مما يمكن أن يوفر الطاقة.
