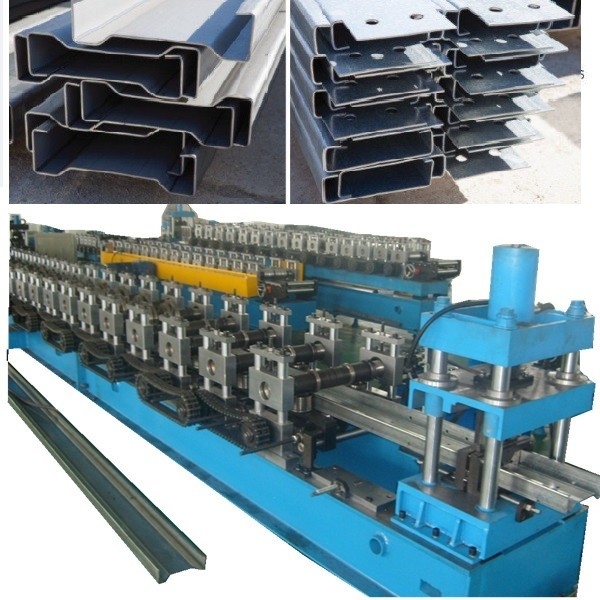

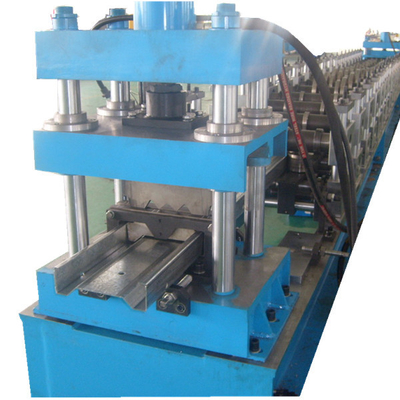

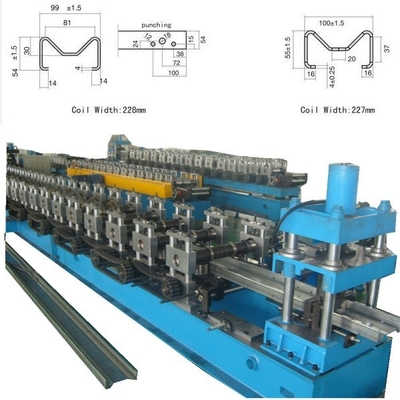

آلة تشكيل سيقما بورلين لهياكل ستروكاد وتيكلا

Sالجرثومة(ب)أورلينSيستمآلة تشكيل اللف

تقدم حلول من 120mm إلى 400mm مع مقاييس من 1.2mm إلى 3.2mm، جميعها مدعومة بالكامل من قبل Strucad و Tekla Structures

بيانات كام لتقليل مخاطر الأخطاء المحتملة، وإزالة الحاجة إلى إنشاء رسومات تستغرق الكثير من الوقت.

لدينا جديد سيجما بيم بورلين يولد قوة ممتازة إلى تحسينات نسبة الوزن، ناهيك عن خفض متطلبات الملحقات في معايير التصميم المشتركة،توفير تكلفة إضافية للمكونات ووقت التركيب في الموقعهذا المنتج تم إطلاقه باستخدام مواد S450 بدلاً من معيار الصناعة القائم S390،و Sigma Beam Purlin المستخدمة مع مجموعة قياسية من أقسام C كما السكك الحديدية الجانبية تقدم عملية، حلول مرنة واقتصادية لجميع احتياجات السكك الحديدية والحديد.

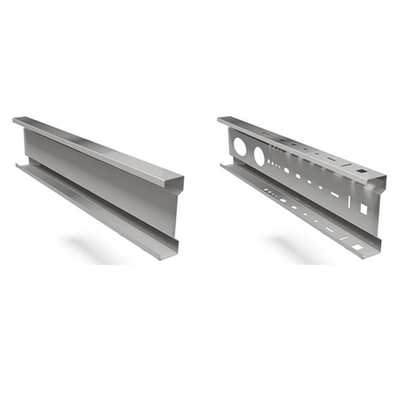

مجموعة المنتجات

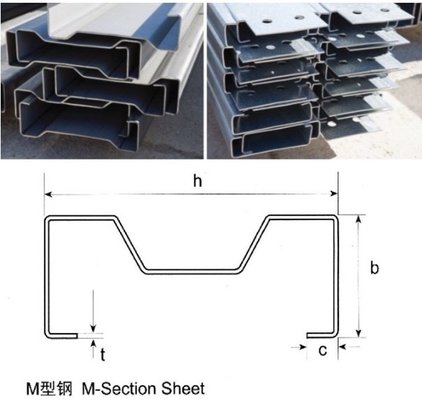

هناهوملف تعريفك:

تم تصميم النظام بشكل أساسي للاستخدام، على الأسطح، كدعم ثانوي للصفائح.يتم تصنيع مقاطع Sigma عن طريق التدوير البارد لتشكيل الصلب المجلفل المغمور بالحر، الدرجة S450 ، مع حد أدنى لضغوط الانسحاب 450N / mm2 تم حساب خصائص القسم وفقًا للقانون الأوروبي 3 ، BS EN 1993-1-3:2006يتم حساب الحملات النهائية وتحويلات العمل على أساس نتائج اختبار الحجم الكامل وتحليل العناصر المحدودة.يجب أن يكون للشريط العلوي من القضبان احتواء كاف من خلال ورقة صلبة (أو مماثلة) مثبتة مباشرة على الشريط العلويالفولاذ لديه طبقة خارجية صمغية Z275 ، مما يعطي سمك طبقة تقريبي من 20 ميكرون لكل جانب.

تجميع الأكمام وتفاصيل الكليات

مطلوب أن تكون الأغلفة توفر استمرارية هيكلية لقسم القماش عبر الجدران الداعمة. جميع الأغلفة لها طول مماثل والحفر الطولية متسقة.تعتمد سمك الغطاء على سمك القماش - انظر الجدول.

النظام الأكثر فعالية من حيث التكلفة، من حيث محتوى المواد وعدد المكونات التي يجب تركيبتها، هو نظام القفز المزدوج.

التفاصيل

أبعاد الأكمام القياسية

الملاحظة: عندما لا يتم توفير ألبيون القياسية،يجب الاهتمام لضمان توفير مساحة كافية من الجزء السفلي من الجدران إلى الجزء العلوي من القضبان لتركيب الغطاء.

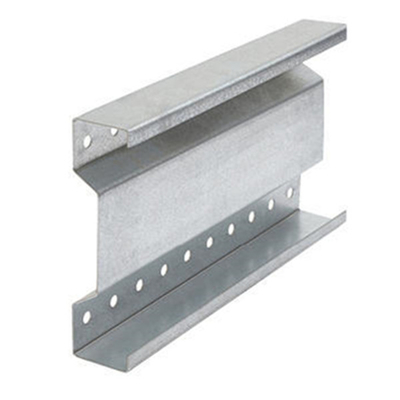

حفر سيجما القياسية

يتم عرض الحفر القياسية أدناه لمجموعة sigma purlin. يتم استخدام فتحات الإغلاق والحفرة ذات قطر 14mm ، لتناسب المسامير M12 ، لسلسلة sigma 200 و 225 و 240 ، في حين أن 18mm

يستخدم في 265 و 300 سيغما عميقة، جميع المسامير التي تربطها تكون من الدرجة 88فتحات تثبيت السرعة ، عند الضرورة ، 14 ملم عريض * 20 ملم مستطيلة. فتحات تتناسب مع دعامات زاوية العرض المتوسطة قطرها 14 ملم للمسامير من الدرجة M12 4.6.فتحات الشبكة التي يبلغ قطرها 14 ملم متوفرة إذا لزم الأمرالحد الأقصى لطول القسم 16 متر

Sالجرثومة(ب)أورلينSيستمآلة تشكيل اللف

أنظمة سيجما بورلين وتخطيطات الانضمام

يقدم شكل السجل سيجما ملفًا موثوقًا وقويًا يتناسب مع كل من الظروف قصيرة وطويلة.في معظم الحالات من نوع المباني الشائعة لا تكون هناك حاجة إلى قضبان متدنية (خاضعة لظروف رفع الرياح)الاغطية مطلوبة لتوفير استمرارية لجزء purlin عبر الشوائر الداعمة. النظام الأكثر شعبية، تمتد مزدوجة،تم تطويرها خصيصا لتقليل عدد الأكمام إلى أدنى حد ممكن، مما يقلل من عدد المكونات مما يؤدي إلى توفير وقت التثبيت وتكلفة المكونات. تم النظر أيضًا في تفاصيل الغطاء من حيث البساطة والتكرار.جميع الأكمام هي نفس الطول مع أبعاد طولية متطابقة، التكافل الذي يقلل من احتمالات الأخطاء.

نظام مؤخرة واحد

أبسط أنظمة البورلين. استخدم عندما تفرض ظروف التصميم أنه لا يمكن استخدام أغطية توصيل ، أي البورلين في عمق الصخرة.

نظام مؤخرة مزدوجة

الاستخدام مع سلسلة 200 و 225 و 240

النظام الأكثر شيوعًا للسلسلة الذي يجمع بين أطوال امتداد مزدوجة مع الحد الأدنى من الأكمام المشتركة.يمكن استخدام نظام الغطاء في المباني التي تحتوي على خليجين أو أكثر ويقوم بتجمع بين حل فعال من حيث التكلفة مع سهولة التفاصيل. عرض الممر محدود بـ 8 أمتار (أقصى طول للشريط 16 م)

أنظمة سيجما بورلين وتخطيطات الانضمام

النظام ذو الغطاء ذو الفترة الواحدة

نظام الخليج الثقيل في النهاية بديل لنظام المدى المزدوج ومناسب لجميع أحجام الخليج.يمكن استخدامه مع جميع أقسام سيغما. حيث يتطلب أن تكون الأطراف متوسطة واحدة ،ولكن لا يزال الحفاظ على الاستمرارية على الجدران، يمكن استخدام نظام الغطاء ذو المدى الواحد. مع الغطاءات الإضافية ، كما هو موضح ، يمكن تحقيق القدرات النهائية لنظام الغطاء ذو المدى المزدوج. استخدم أيضًا حيث قد يكون الوصول محدودًا ، أي.e. برلين رفعت من أسفل.

نظام الخليج الثقيل

مناسبة للمباني ذات 5 خلاء أو أكثر ترتيب واحد (جميع أقسام سيغما)

السرعة إصلاح قضبان مضادة للساج

توفر قضبان السوق المثبتة للسرعة ألبيون احتواءً فعالًا على القضبان أثناء عملية التغطية وفي ظل ظروف رفع الرياح (العكس).نظام تثبيت مقطوعة تحمل الربيع يجعل التثبيت سريع وسهليجب تعديل السرعة كما هو مبين أدناه

قضبان مكافحة السج تخدم غرضين رئيسيين:

• لمنع التواء السقف أثناء الإقامة. (بمجرد تثبيت الأوراق، يستمد السقف قدرًا كبيرًا من الصلابة من غشاء السقف).

• لتوفير الاحتواء الجانبي للشريط السفلي في ظروف الرفع.

ملاحظة:تنطبق هذه التفاصيل على منحدرات الأسطح حتى 25 درجة بما في ذلك.

يتم تصنيع Speed Fix من 1.6mm سميكة من الصلب الخفيف المغطس بالحر المسبق والبارد الذي تم تشكيله إلى قسم قناة بعمق 15mm * 12mm عريض.كل نهاية محفورة لتعيين في ثقوب مستطيلة معيارية مسبقة في منتصف المدى أو النقاط الثالثةيتم تصنيع ربطات القمة البديلة من 12 ملم قطر كل الخيوط ، المطلي بالزنك.

حمالات القيادة الزاوية

بالنسبة للمساحات الكبيرة أو المقاطع العميقة ، يتم استخدام الدعامات الزاوية لتوفير الاستقرار أثناء عملية التغطية وفي ظل ظروف عكس الرياح.يتم تصنيع العناصر الزاوية من 45 * 45 * 2 ملم زاوية غسالة مغطاة ساخنة مسبقاالثقوب في العصا كلها قطرها 14 ملم لتتناسب مع المسامير M12

الحد الأدنى للمتطلبات المضادة لـ (ساج)

يجب أن تستخدم ربطات القمة على جميع المدى فوق 4 أمتار على الأسطح الثنائية.

المنحدرات الطويلة للأسقف

عندما يتجاوز منحدر السقف 20 مترًا ، يطلب احتواء المدى المتوسط لمقاومة الأحمال المنخفضة في المنحدر. يتم توفير هذا من خلال نظام الدعامة والربطة كما هو موضح.

الحد الأدنى للمتطلبات المضادة لـ (ساج)

سقف أحادي النحاس

على أسطح المونوبيتش ، مطلوب نظام الدعامة والربطة في القمة ، لمقاومة الحملات المنحدر

الأسطح المسطحة

(ميل أقل من 3o)

بالنسبة للأسقف المنخفضة جداً أو السطح المسطح يتم تثبيت أسطوانات Sigma في أزواج متواجدة ،كما هو موضح أدناه، يتم توفير مؤشرات الزاوية في المدى الأوسط لمستويات أكثر من 4 متر ومواقف المدى الثالث لمستويات أكثر من 7 متر. 1 متر

زوايا صافية ومقاعد أساسية

أماكن الإقامة في الصفوف/العمود

يتم تصنيع رفتر ستايز من الصلب الخفيف المصنوع من الغليان الحار المسبق واللوحة الباردة التي يتم تشكيلها إلى قسم زاوية سمكها 45 ملم × 45 ملم × 2.0 ملم.

تفاصيل نموذجية

التفاصيل المتعلقة بـ (بورلين غابل)

تفاصيل حافة القضبان

تطبيقات أخرى لأشعة ألبيون سيجما

أرضيات الميزانين

ملف سيقما مناسب بشكل مثالي لتوفير الدعم الهيكلي للأرضيات الخفيفة الوزن.
