تفاصيل المنتج:
|
| بكرات: | 14 | لغة صندوق التحكم: | إضافة لغة طلب العميل |
|---|---|---|---|
| سرعة النموذج: | 15-20 م / دقيقة | نوع المحرك: | خط مزدوج 1.2 بوصة |
| مواد المعالجة: | GI | عنوان المصنع: | بلد فوتشوانغ |
| الاستخدام: | سي أند زي | قطرها: | 80ملم |
| القوة الرئيسية: | 11 كيلوواط | مادة القطع: | Cr12Mov مع إخماد HRC58-62 ° |
| محطات الطاقة الهيدروليكية: | 5.5 كيلو واط | الميزة: | عملية تلقائية |
| استخدام: | بناء ورشة العمل كما purlin | النوع: | إطار فولاذي وآلة Z Purlin |
| إبراز: | الآلة المتقدمة C و Z Purlin,آلة C و Z القابلة للاستمرار,أجهزة الكهرباء عالية الناتج,Durable C And Z Purlin Machine,High Output cz purlin machine |
||

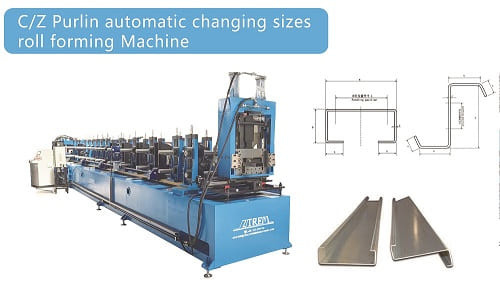

C&Z آلة تشكيل البورلين
آلة تشكيل للفضلات CZ Purlin، آلة تشكيل للفضلات C&Z للحجم القياسي C80-300MM، Z 100-300MM، سمك المواد الخام 1.5-3.0mm، مع ثلاثة جهاز ثقب ثقب، جهازين لضرب القاع،جهاز واحد لضرب جانب.
مصنع ZTRFM الآلات أيضا جعل C purlin لفة تشكيل الجهاز، وهذا هو تشكيل الجهاز فقط جعل C شكل حجم من 3 بوصة إلى 12 بوصة على سبيل المثال. أو CU تشكيل الجهاز أو CG purlin الجهاز،مع فتحة ثقب أو غيرها، يرجى إخبارنا متطلباتك، ونحن سوف تصميم المطلوبة للوحة تشكيل الآلات.
هذه الآلات تشكيل CZ purlin تشمل 3 طن decoiler يدوي ، نظام تشكيل مع جهاز ثقب ثقب اختياري، جهاز قطع بعد، طاولة تشغيل ، نظام التحكم PLC ، طاولة تشغيل
بين C و Z ، ضبط بعض الدوامات الطبقة العليا مع الدوامات السفلية عن طريق عجلة اليد 180 درجة الدوران.
للقياسات المختلفة، تحريك خط كامل الدوال مع الضغط السفلي التحكم، سهلة ووفرة في الوقت.
هناهوملف تعريفك:
تصميم CZ

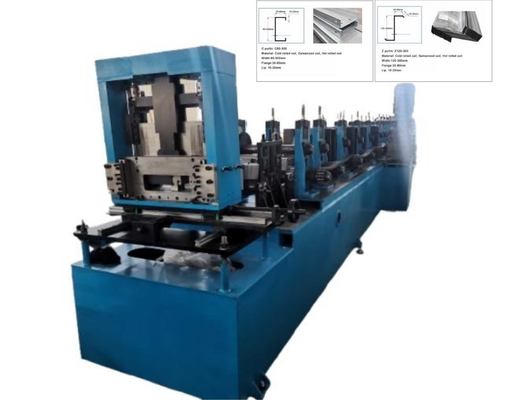

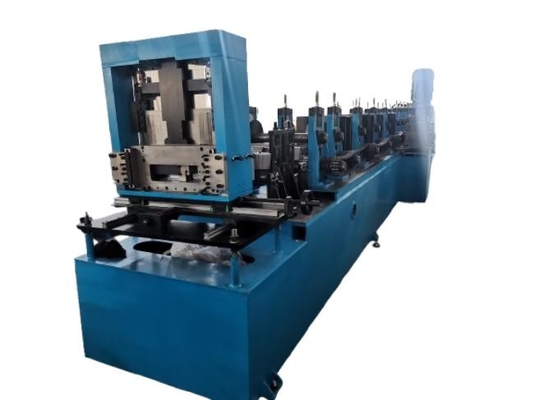

C&Z آلة تشكيل البورلين
ميزة ماكينات البورلين الخاصة بنا:
1. الحجم الصغير أقل من 120 ملم من Z purlin مصنوعة من قبل تصميم خاص ، مستقيمة جدا وليس مشوهة. بشكل عام، الحجم الصغير من Z purlins مصنوعة من مصنع آخر ليست مستقيمة وسوف تلتوي.
2يتم استخدام عمود صلب من 75 ملم ، ويتم استخدام الفولاذ على شكل H كإطار أساسي ، بحيث يمكن للآلة أن تتحمل الإنتاج على المدى الطويل دون تشوه الآلة ،وبالتالي ضمان إنتاج طويل الأجل من البورلين الجودة ;
3الدوامات هي مادة GCR15 ومعالجتها بواسطة أدوات آلة CNC لضمان دقة الدوامات ، وبالتالي دقة الخط النهائي.
4إطاراتنا المقطعة معفاة من الإجهاد لضمان عدم تشويهها خلال عملية الإنتاج طويلة الأجل، مما يجعل الجسر بسلاسة.
5. استخدام نظام تشغيل Mitsubishi أو سيمنز مع الأداء المستقر، عملية بسيطة
6سرعة التشكيل يمكن أن تصل إلى 10-15 متر في الدقيقة
7. الجهاز الكهربائي مع آلة الجهاز يزن حوالي 9 طن
المواصفات
التفاصيل التقنية
| مواصفات الجهاز | |
| الوزن | حوالي 9000 كيلوغرام |
| الحجم | حوالي 10m × 1.4m × 1.8m (الطول × العرض × الارتفاع) |
| اللون | اللون الرئيسي: الأزرق |
| لون التحذير: أصفر | |
| المواد الخام المناسبة | |
| المواد | ملفوفات الفولاذ المغلفة |
| سمك | 1.5-3.0ملم |
| عرض الملف | حسب حجم المنتجات |
| قوة العائد | 235Mpa |
| المعلمات التقنية الرئيسية | |
| كمية محطات أدوات التشكيل | 14-16 |
| قطر عمود الدوامات | 75ملم |
| سرعة تشكيل اللولب | 10-15m/min |
| سرعة الإنتاج | 4-6m/min |
| مادة صناعة الأدوات | فولاذ القالب Gcr15، معالجة معطلة |
| مادة القطع | من الفولاذ القالب CR12، مع معالجة معطلة |
| نظام التحكم | PLC والمحول |
| متطلبات الطاقة الكهربائية | طاقة المحرك الرئيسي: 15 كيلوواط |
| قوة المحرك للوحدة الهيدروليكية: 5.5kw | |
| الجهد الكهربائي | وفقا لمتطلبات العملاء |
التطبيق
البورلينز شعبية جدا في هذه الأيام وتتوفر في أشكال وأحجام مختلفة، الأكثر شيوعا استخدامها كما C purlins و Z purlins.
مصنع الآلات جي إس أر يصنع آلة تشكيل بورلين، والتي يمكن أن تنتج كل من سي و Z في نفس الآلة، فقط تغيير ساعة واحدة لتغيير بين سي و Z.
وبالإضافة إلى ذلك، آلة بورلين يمكن أن تنتج حجم بين 100-300 مع ضبط سهل، والتي تستغرق عشر دقائق فقط.
المهم، لدينا آلة purlin يمكن أن تصميم مع جهاز ثقب مع وظيفة ثقوب ثقب على purlin للخيوط أثناء التثبيت.
تعمل بسهولة ، تعمل تلقائيًا مع التحكم في PLC.
الـ decoiler- forming- punch قطع انتهى
