تفاصيل المنتج:
|
| التغذية: | مغذي لفائف مؤازرة | العرض: | نوع قابل للتعديل |
|---|---|---|---|
| قص: | القص الهيدروليكي أو قص القرص | وضع محرك الأقراص: | المعدات |
| نوع الإطار: | إطار قوس تذكاري بسمك 30 مم | سرعة المعالجة: | 8-12 م / دقيقة |
| ماتيرال: | جي آي ستيل | محطات الأسطوانة: | 12 |
| الحجم: | تخصيص | ضغط العمل: | 4 كيلو واط |
| رقم محطة المتداول: | 14 محطة | قدرة الإنتاج: | 14-20 متر في الدقيقة |
| مادة البكرات: | GCr12mov | قوة المحرك الهيدروليكي: | 15kw ومحرك مؤازر 11kw |
| مكدس: | دليل واحد أو هيدروليكي | ||
| إبراز: | آلة تشكيل للوحة الخفيفة للقناة,آلة التشكيل السحرية الخفيفة,آلة تشكيل للفروق الخفيفة من الصين,Magic light keel roll forming machine,china light keel roll forming machine |
||

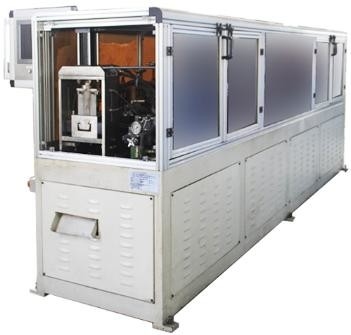

النسخة السحرية من الفيلا الخفيفة التي تستخدم قناة C و قناة U كجمع
النسخة السحرية من الفيلا الخفيفة الإطارية التي تستخدم آلة التدحرج القناة C وقناة U حيث تم تصميم المزيج لجعل المبنى 6 طبقات بواسطة آلة واحدة. يمكن أن يكون سمك المواد من 0.8 إلى 2.0mm. يمكن ضبط العرض من 89 إلى 300mm ويمكن الانتهاء من جميع العمليات في الكمبيوتر. نظام التحكم PLC مفتوح المصدر، فإنه يمكن أن تقبل جميع برامج التصميم.في الجزء التاليسأأخذ الرسم على سبيل المثال لأظهر المزيد من التفاصيل عن الآلة وأشرح كيف تعمل.
هنا بعض ملامح الرسم للمرجعية:

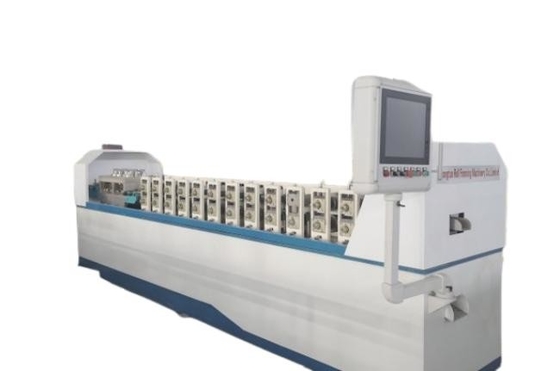

النسخة السحرية من الفيلا الخفيفة التي تستخدم قناة C و قناة U كجمع
هنا هي نسخة سحرية الإطار الخفيف فيلا تصوير آلة التدحرج لمراجعكم:
| PLC | تحكم PLC | |
| صندوق توزيع قابل للتغيير | 1 (تثبيت في منتصف الرف) | |
| جهاز التحكم الخارجي | 1 (يمكن أن تسهل التقدم والانسحاب في عملية الإنتاج وعملية تحديد الأخطاء) | |
| مصدر الملحقات الرئيسية | PLC (باناسونيك، اليابان) ، رلاي (شنايدر، فرنسا) ، مفتاح القرب (أورتونيكس، كوريا) | |
| طابعة | حبر واحد قطعة (فوهة واحدة، الجهة الثابتة الخصر رذاذ عالية) | |
| نظام الطاقة | محرك سيرفو 22KW + محرك تخفيض مائل منحني منحني | |
| الهيدروليكية ميان | طاقة المحطة الهيدروليكية 11KW + تبريد الهواء | |
| سعة خزان الوقود 200 لتر | ||
| محطة هيدروليكية صغيرة | طاقة المحطة الهيدروليكية 3.75kw + المغسلة الحرارية ؛ حجم خزان الوقود 30 لتر (توضيح قالب اللفافة) | |
| أصل الأجزاء الرئيسية | أبحاث وتطوير زيت الصمام الكهربائي | |
| وزن الدعم: 5 طن | ||
| التوسع | سكة الحديد اليدوية | |
| مركز الروابط الأربعة مدعوم إلى الخارج | ||
| مدفوع | محرك القيادة ، تفريغ تلقائي | |
| يدعم طول 12 متر، لديها جزأين، واحد هو ل 6 أمتار والآخر هو ل 3 أمتار | ||
| ميثود | يتم لحام جسم الإطار بالفولاذ الزاوي والفولاذ الزاوي ، ويتم تحميل السطح بالدوامات. | |
| عجلة | المواد: Gcr12 | |
| تكنولوجيا المعالجة: بعد معالجة CNC ، المعالجة الحرارية إلى HRC58-60 ، ثم السيارة الدقيقة | ||
| عجلة | مادة: 40Cr | |
| تكنولوجيا المعالجة: بعد معالجة التصنيع بالقطع الحاسوبي، معالجة التخفيف والتكثيف HRC28-32، ثم التصفيف الدقيق | ||
| الوزن | وزن الجهاز كله حوالي 9 أطنان | |
هنا بعض الصوريظهر المنتجات النهائية من ماكجيك نسخة خفيفة الإطار فيلا آلة التدحرج:
