تفاصيل المنتج:
|
| اللكم: | قابلة للتعديل | قطعة الحز: | 5 إلى 10 |
|---|---|---|---|
| الكتريك: | تخصيص | المحرك: | دلتا/سيمنز/أو حسب الطلب |
| سمك المواد الخام: | 1.5-3 ملم | التحكم في PLC: | ماركة دلتا |
| القوة: | 7. كيلوواط | مادة العمود: | 45 فولاذ |
| السماكة: | 0.3 إلى 0.6 ملم | قطر رمح: | 70 |
| قوة القطع الهيدروليكية: | 5.5 كيلو واط | قوة المحرك الرئيسي: | 7.5كيلوواط |
| قطع شفرة المواد: | كر 12 | تشكيل المحطات: | 34 محطة بكرات |
| إبراز: | بناء الأسطح المعدنية لوحات بي بي سي آلة,آلة طبقة سقف لوحات PBC المعدنية,الأطراف معدن لوحات PBC آلة,Metal PBC Panels Roofing Sheet Machine,Sides Metal PBC Panels Machine |
||
مالـ PBC(ب)الحلقاتRإزالةSهيتمأشانين
الملفات المعدنية المموجة الصغيرة هي متينة ولكن بدون وزن. في الواقع،نحن نعمل على تعميق أفضل آلة لإنتاج آلات الصفائح المموجة أو المموجة للسقف.شائعة للغاية لبناء السقف والجانبلقد اكتسبت الألواح المعدنية المموجة مؤخراً شعبية هائلة كأسطح معاصرة حديثة.
تتكون آلة أوراق السطح لدينا من decoiler، وتغذية وتسوية جهاز، لكل قشر، نظام تشكيل لفة، الهيدروليكية قطعة عمود، طاولة تشغيل، محطة هيدروليكية ونظام التحكم PLC (().إنتاج المنتجات القياسية بقوة السلع تصل إلى 450Mpaخط الإنتاج الطويل، شكل الملف الجيد على المنتجات النهائية؛ توفير الوقت وتوفير العمالة، والتي هي تحسين كبير في كفاءة الإنتاج ومناسبة للإنتاج الحالي.هذه الآلة سهلة التشغيل وتعمل مستقرة بدقة جيدة.

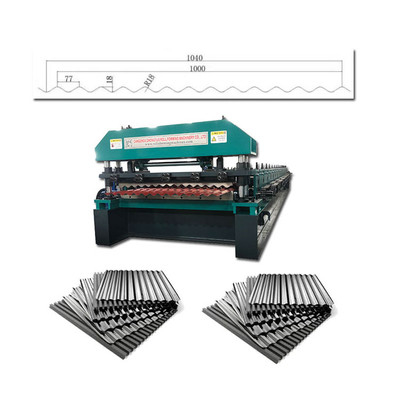

هنا صورة رسمية للمنتج النهائي
ما هو لوحة سقف لوحات PBC:
يمكن استخدام ألواح PBC لكل من تطبيقات السقف والجدران. يتم توصيل ألواح PBC بهيكل المبنى مع عناصر التثبيت المعرضة وغالبا ما تستخدم في تطبيقات الجدران الأفقية.
مالـ PBC(ب)الحلقاتRإزالةSهيتمأشانين
تدفق المعالجة:
إزالة الملفات→مواد التغذية→تشكيل الألواح→القطع→استلام المنتج
تقني للخط بأكمله:
|
5 طن اليدوي decoiler |
1السعة: 5 طن 2قطر الملف: 450-550mm قابل للتعديل 3عرض الملف:ماكس1350ملم 4. غير مدعومة ، يدويا التحكم بطريقه فولاذية التقلص الداخلي الحفرة ووقف |
|
القطع اليدوي |
جهاز الحفر المسبق مناسب لاستبدال معدات لفائف الصلب بشكل متكرر، وقطع لفائف الصلب مسبقاً لتغيير سهل وتقليل هدر لفائف الصلب. |
|

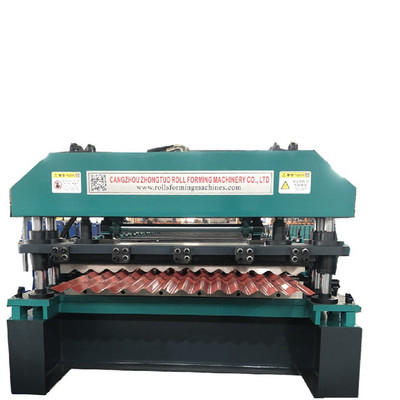

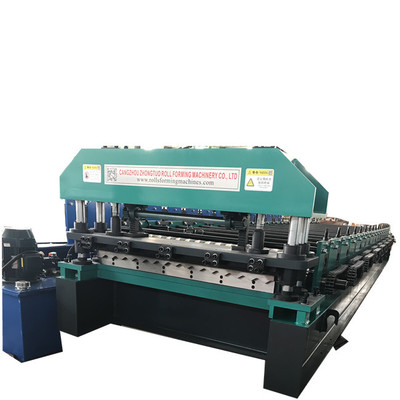

آلة التشكيل الرئيسية |
1الإطار الرئيسي: هيكل حزمة H 400 ملم ، مع 20 ملم سمك لوحة دعم فولاذية مصفحة وسط. 2محطة التشكيل: 24 محطة 3مادة الدوار:فولاذ من الدرجة العالية 45 #،معالجة الكروم،التي تجعل سطح الدوار أكثر سلاسة، وتحسين صلابة ومنع الاحتكاك، مكافحة التآكل زيادة في عمر الخدمة 4مادة العمود:درجة عالية 45#،معالجة التكيف، منع تشوه وتحسين الصلابة 5قطر العمود: 80ملم، صلبة 6. قوة المحرك:7.5kw 7. السرعة: 0-20m/min 8.الجهد:380V,50HZ,3P ((أو حسب الطلب) 9.تسليم: بواسطة 1 بوصة سلسلة مزدوجة، العلامة التجارية الصينية الشهيرة HRB |
|
آلة قطع هيدروليكية |
1مادة الشفرة: Gcr12 المعالجة المكفوفة 3الطاقة الهيدروليكية:5.5كيلوواط 4مع نظام تبريد الهواء في المحطة الهيدروليكية 5ميزة القطع: حالة عمل ثابتة وآمنة وأصوات منخفضة 6- اتصالات أنابيب و أسلاك النفط: جميع الأنابيب و الأسلاك ستكون مرموزة بالأرقام أو الحروف، بحيث يكون من السهل توصيلها للجديد. |
|
نظام التحكم |
1محول تردد: دلتا 2الشاشة: الشاشة الملموسة 3. علامة PLC: دلتا 4اللغة:الصينية والإنجليزية ((أو حسب طلب العملاء) 5.مُشفر: أومرون 6ميزة: نظام التحكم يدعم إدخال الطلبات المتعددة، ويمكن أن تتناسب مع مختلف احتياجات الإنتاج 7وظائف: التحكم في طول القطع،تحكم في كمية القطع،تحكم في السرعة |
| لقد نفذت الطاولة |
1الطول: 3 م 2كمية: 2 مجموعة |
| قطع الغيار |
|
جهاز التغذية
يتم إدخال الملف المعدني إلى الجهاز من خلال مجموعة من الأدوات والمرشدين لضمان عملية سلسة ومستمرة.
1يستخدم أدوات مطاطية لحماية سطح المواد الخام.
2تعديل سهل للسمك المختلف للمواد الخام باستخدام العجلات اليدوية.
3يتم ضبط عرض المنصة بسهولة عن طريق عجلة اليد، مع محامل مدمجة لحماية حواف الصلب.

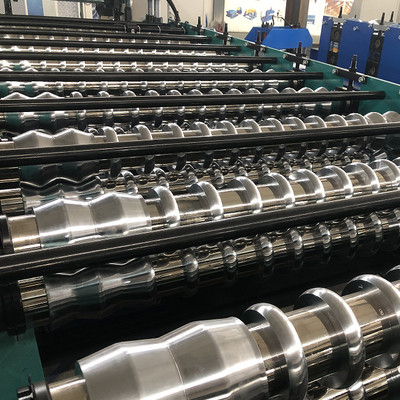

أداة تشكيل اللف
هذا هو قلب الجهاز، حيث يتم تشكيل ورقة المعدنية إلى ملف الموجات. سلسلة من الأدوات المصممة خصيصًا وتشكل المعدن أثناء مرورها من خلال هذا القسم.
1.45# الفولاذ، المعالجة الكرومية (سمك CR:0.05 ملم) ، مضاد للتآكل، زيادة الصلابة، صلابة جيدة مزودة بالكروم السميك لفترة خدمة طويلة.
2. كل رولر لديه رقم ومع keynotes، فإنه يمكن تثبيت على العمود بشكل مستقر
جهاز نقل
علبة التروس مستقرة ولا تتحرك
جهاز القطع الهيدروليكي
بعد أن يتم تصفية الصفحة المعدنية ، يتم استخدام آلية قطع لقطع الصفحة إلى الطول المطلوب. ويمكن تحقيق ذلك من خلال طرق مختلفة ، مثل القص أو القطع الدوار.
1.نوع العمل:حافز الحركة الهيدروليكي للقطع 5.5 كيلوواط
2طريقة القيادة: حسب نوع العمود الأسطوانة
3قوة المحرك الهيدروليكي: 4 كيلوواط
4مادة القطع: GB-Cr12 مع معالجة حرارية
5.تسامح طول القطع ±10m/2mm

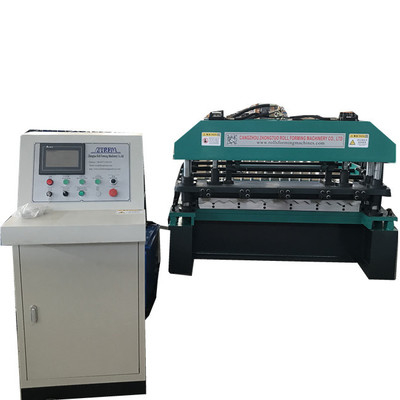

نظام التحكم بـ PLC
تتميز الآلات الحديثة بنظام تحكم يسمح للمشغلين بتحديد المعلمات ومراقبة عملية الإنتاج وإجراء التعديلات حسب الحاجة.قد تشمل هذه الميزات مثل واجهات الشاشة اللمسية ومراقبات المنطق القابلة للبرمجة (PLCs).
العلامة التجارية
العلامة التجارية: دلتا
العلامة التجارية للمحول: دلتا الجزء الكهربائي المنخفض: شنايدر
المصفّف: أومرون
الوظيفة:
1.مغلفات الطيران المعتمدة، وسهلة التثبيت
2.أوتوماتيكية بالكامل عملية سهلة
3لغة التشغيل: الإنجليزية ((توفير مخصصة)
4التأمين المشترك الوطني، قطع الغيار العلامة التجارية سيمنز وشنايدر
محطة هيدروليكية
7محرك 5 كيلوواط مع نظام تبريد لفترة طويلة من الاستخدام.
المكعب التلقائي
ناقل 3m
المكعب التلقائي
6m أوتوماتيكي ستيكر
