آلة التشكيل الدوارة السريعة الآلية الزلزالية المتحركة

أوتوماتيكية عالية السرعة آلة التدفق الزلزالي للسكك الحديدية آلة تشكيل التدحرج

"سي ستود آند يو" آلة تشكيل للوحات، 100% مصنوعة في الصين،is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

الإطار المعدني يشمل قناة الفراء، القناة الحاملة، القضبان، المسارات، زاوية الجدار، وقناة الإطار الرئيسية المستخدمة في سقف الجبس الشبكي المخفي من بنية خفيفة الوزن.اثنين من الإطارات الأكثر استخداما هي المعدن U Trackيستخدم كإطار أفقي لفتات الحوائط، جنبا إلى جنب مع الطوابق العمودية ((C الطوابق).

قوية،خفيفة الوزن،بسيطة التثبيت،و متوفرة في مجموعة متنوعة من الأحجامالمسامير والقنوات المعدنية توفر تطبيقات الجدار والسقف المثالية والفعالة من حيث التكلفة عند استخدامها مع عدة طبقات من ألواح الجبس.

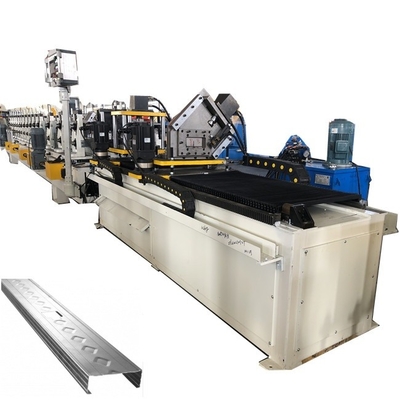

هنا صورة رسمية للمنتج النهائي

ما هو مسار الانجراف الزلزالي؟

يسمح ZTRFM Seismic Drift Track (D) بالحركة الجانبية لهيكل المبنى الرئيسي ، مع استيعاب الانحراف الرئيسي للجدار ومستويات الحرائق للجدران الداخلية والخارجية.المسار الزلزالية المتحركة يأتي مع إدخال المعدن المكبدة التي تساعد في اتصال المسار إلى الهيكل الرئيسي.

اختلافات المنتج:

SLT - مسار الساق المعيارية

يسمح SLT مسار الانحناء المنحدرة لترتيب إيجابي من الدبابيس إلى

المسار العلوي من خلال الفتحات المصممة لاستيعاب الحركة الرأسية لل

الهيكل الأساسي، وفقا للقسم 713.2 من IBC.

تم تصميم SLT للسماح بحركة عمودية إجمالية تبلغ 1 1⁄2 " (+/- 3⁄4").

البعد

الساقين القسم (الفلنجات) هي 2 1⁄2 "طول ولها 1 1⁄2"

بطول بـ 1⁄4 "من خلال فتحات عمودية متباعدة كل 1" على طول

من العضو.

التفاصيل القياسية لمسار الساق المفتوح (SLT)

المواصفات

SDLT - مسار الساق العميق المفتوح

تتيح مسار SDLT Slotted Deep Leg Track لربط إيجابي للدبابيس إلى

المسار العلوي من خلال الفتحات المصممة لاستيعاب الحركة الرأسية لل

الهيكل الأساسي، وفقا للقسم 713.2 من IBC.

تم تصميم SDLT للسماح بحركة عمودية إجمالية تبلغ 2" (+/- 1").

البعد

ساقي القسم (الفلنجات) هي 3 1⁄4 "طول ولها 2" طويلة من

فتحات عمودية بعرض 1⁄4 "متباعدة كل 1 " على طول العضو.

التفاصيل المتقطعة في الساق العميقة (SDLT)

المواصفات

D - مسار الانجراف الزلزالي

مسار الانجراف الزلزالي (د) يسمح بالحركة الجانبية للمبنى الرئيسي

الهيكل ، مع استيعاب الانحراف الرئيسي للجدار ومستويات الحريق للداخلية

والجدران الخارجية. المسار الزلزالية المتحركة يأتي مع إدخال المعدن المطحونة التي

المساعدات في توصيل المسار إلى الهيكل الرئيسي.

البعد

القطع الساقين (الفلنجات) هي 2 1⁄2 "طول ويكون 1 1⁄2" طويلة من قبل 1⁄4 "

فتحات عمودية واسعة على بعد كل 1 " على طول الطرف.

مسار الانجراف الزلزالي (د)

عرض قسم تفاصيل إدخال المراوغة

DD - المسار الزلزالي العميق

المسار الزلزالي العميق (DD) يسمح بالحركة الجانبية

هيكل المبنى ، مع استمرار استيعاب الانحراف الرئيسي للجدار ومستويات الحريق

للجدران الداخلية والخارجية.

إدخال معدني مطرود يساعد في توصيل المسار إلى الهيكل الرئيسي

البعد

ساقي القسم (الفلنجات) هي 3 1⁄4 "طول ولها 2" طويلة من قبل 1⁄4 "عريض

فتحات عمودية على بعد كل 1 " على طول الطرف.

المسار الزلزالي العميق (DD)

عرض قسم تفاصيل إدخال المراوغة

نظام I-Stud Shaftwall

UL أرقام تصميم الأنظمة المشتركة لرأس الجدار

Sمسار الانجراف الجويالخصائص والتطبيقات:

1.نظام الانحراف المقترح للنيران

2.UL تصنيف في أكثر من 80 نظامًا معتمدًا لتصنيف النار

3.القطار القياسي المفتوح يسمح بحركة عمودية تصل إلى 11⁄2

4أشكال مخصصة وأحجام فتحات متاحة

5عرض وسمك مخصص متاح

6.الربط الإيجابي المقدم من أجل قوة الجدار

7.ممتص رأس الجدار والطابق تمديد أو ضغط الحركة

8متكاملة مع أنظمة الجدران التقليدية

9.التثبيت السهل يقلل من تكاليف العمالة

المواد / مواصفات المنتج:

المنتجات غير الهيكلية:

• 18-30 مل: 33 ksi
• 25EQ: 50 ksi
• 20EQ، 30EQD: 57 ksi............ASTM A1003/A653, C645

منتجات الإطار الهيكلي:

• 33-43 مل: 33ksi
• 33EQS، 43EQS: 57 ksi
• 54-127 ميل: 50 ksi............ASTM A1003/A653, C955

مواصفات الطلاء

المنتجات غير الهيكلية:

• 25EQ، 20EQ، 30EQD، 18-30 mil: G40............ASTM A1003/A653، C645

منتجات الإطار الهيكلي:

• 33EQS ، 43EQS ، 33-97 mil: G60............ASTM A1003/A653 ، C955

ملاحظة: اتصل بـ ZTREM للحصول على سمك طبقة أكثر ثقلاً.

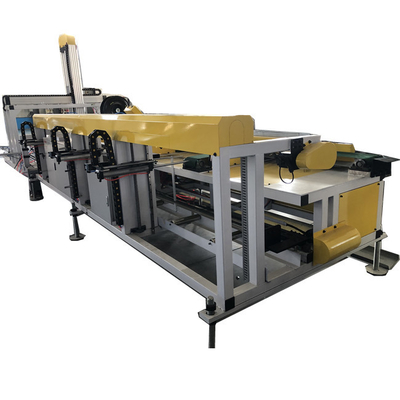

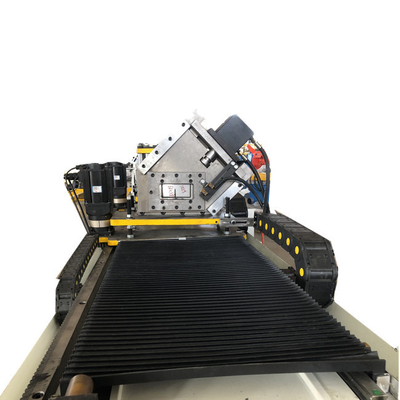

أوتوماتيكية عالية السرعة آلة التدفق الزلزالي للسكك الحديدية آلة تشكيل التدحرج

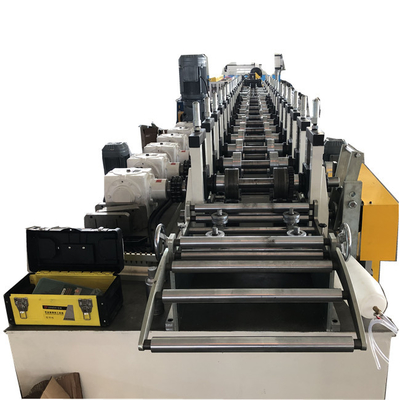

سير العمل: 3 طن مكعب الرأس مزدوج --حلقة قفص--> 80 طن يانغلي طعنة آلة- حلقة قفص --الرولينج الرئيسي تشكيل آلة-دبوس وقطار طعنة--> طاولة نقل ومكدس.

خصائص الأداء:

1الهيكل الصلب الصلب الصلب الصلب الصلب الصلب

2الفرامل المضغوطة الجافة أو الرطبة ، والعمل حساس وموثوق به.

3.المعدات الكبيرة، طحن دقة عمود المعدات، أداة آلة تشغيل ضوضاء منخفضة

4.الكتل المنزلق السكك الحديدية ذات الستة جوانب، مع جهاز الموازنة الهوائية، التشغيل السلس، الدقة الدقيقة.

5.تبني جهاز الحماية الهيدروليكية من الإفراط لحماية الصحافة والقالب بشكل فعال

6يمكن تشكيل خط إنتاج الطابع التلقائي من آلة واحدة أو متعددة الآلات باستخدام PLC للتحكم في جهاز التغذية التلقائي.

7بالإضافة إلى السرعة الثابتة ، هناك نوعان من اختيار ضربات السرعة غير المتقدمة ، والتي هي أكثر ملاءمة لمتطلبات عملية طحن الأجزاء وتحسين كفاءة الإنتاج.
