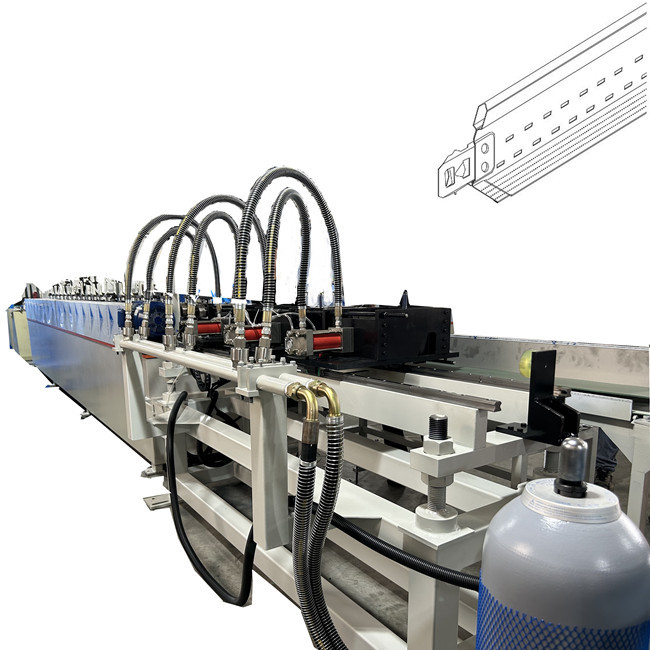

نظام سقف معلق من الفولاذ الخفيف المصنوع من الحديد الرطب T Grid Rolling Forming Machine

نظام سقف معلق من الفولاذ الخفيف المصنوع من الحديد الرطب T Grid Rolling Forming Machine

مصممة لتصنيع شريط التدحرج من السقف أو شبكة تعليق السقف عن طريق مبدأ التدحرج.

بالنسبة لعصا T السقف، فإنه يحتوي على المزايا التالية:

1اقتصادية، سهلة التثبيت، باستخدام أقل من العمالة لاستكمال التثبيت مقارنة مع نظام التثبيت الألومنيوم التقليدية.

• التبادل بين النظم الرئيسية والعابرة ، يعزز انخفاض متطلبات المخزون وزيادة المرونة في الميدان.
• المرونة وهي قادرة على تحمل الأحمال التي تم تصميمها عادة في نظام إطلاق معلق.
• يوفّر نوع التداخل بين الشرائح التقاطعية مفصلًا كاملًا ، مما يلغي الفجوات بين الركاب الرئيسي والشرائح التقاطعية ويضمن صلابة الأجهزة.

هنا تأخذ الملف الرسمي التالي للمرجع الخاص بك:

خذ على سبيل المثال ملف الرسم أعلاه:

1. تم تصميم الجهاز على أساس ملف تعريف الرسم العميل ، هنا أنا تأخذ نوع واحد لاستعارتك. الحجم T الرئيسي هو 24x30

• الصليب T لديه طولان: واحد هو 600mm وواحد هو 1200mm. يمكن أن تصنع آلة واحدة عن طريق ضبط القالب ، بواسطة آلة واحدة.

أفكار تصميم الآلة:

نفسها مثل غيرها من آلات التشكيل المطاطي، والسقف T بار آلة تتكون أيضا من ما يلي

العناصر: في الواقع يمكن تخصيص جميع العناصر وفقا لاحتياجات العميل.

1يمكنكم أن تختاروا بين الجهاز اليدوي أو الهيدروليكي

2آلة التشكيل الرئيسي:

2.1 الإطار: إطار التشكيل أو إطار العمود.

2.2 ناقل السرعة: علبة التروس أو السلسلة أو العجلات

3الجزء المضرب.

3.1 إبرة ثقوب واحدة أو إبرة قطع كاملة بسرعة عالية

3.2 من خلال الأجزاء التالية لمعرفة المزيد من التفاصيل عن الجهاز

بعض المعلومات عن آلة التشكيل المتحركة للأسقف:

1محطة العجلات: 18 عجلة رئيسية، مجموعتين للتعديل.

3منصة الماكينة الرئيسية 30MM سميكة ، والجانبين المحيطة هي 6MM سميكة ، لحام ككل. سطح العمل الرئيسي يتم صقل مع طاحونة البوابة لجعل السطح مسطح وسلس.باستخدام فولاذ 45 # Ace.

4مادة الدوار: فولاذ صبغة CR12MOV وتعرض لمعالجة حرارية فراغ لتحقيق صلابة موحدة ، مع متوسط صلابة HRC55. السطح سلس ولا يخدش المنتج.

5مادة العمود 40CR التخفيف والتكثيف، قطر 45mm.

6قوة المحرك 5.5 كيلوواط

العلامة التجارية: سييمنز جميع محركات الأسلاك النحاسية، ويتم تشغيل كل وكر من قبل علبة التروس المستقلة 1:15، والتي هي مستقرة ولها ضوضاء منخفضة.

7اثنين من رفوف المواد قادرة على حمل 500 كيلوغرام رأس واحد عمودية، مشددة يدويا.

8الإطار ذو الدقة العالية من نوع عمود الإرشاد يبلغ سمك 38، مع 8 محامل NSK6206 اليابانية لكل مجموعة.يتم معالجة سطح جميع الإطارات باللون الأسود لجعلها أقل عرضة للصدأ ومقاومة للقرع.

9إطار القالب مصنوع من فولاذ 45 # Ace ، والتي يتم معالجتها بدقة ولديها علاج سطح أسود.

10. يمكن استبدال القالب بسرعة في شكل إدراجات، والمواد مصنوعة من SKD11 اليابانية والفراغ المعالجة الحرارية. لوح الصلب القالب مصنوع من 50 # الفولاذالتي تمت معالجتها بدقة.

11. طاولة العمل الطابع هي نوع متكامل ، مع سمك 30MM على طاولة العمل وسمك 6MM على الجانب. سطح مطحونة بدقة. المعالجة المضادة للتآكل الجانبية.

12المضخة الهيدروليكية تعتمد ماركة تايوان كايجيا، صمام النفط تعتمد ماركة تايوان النفطية، جميع أنابيب النفط مصنوعة من الأسلاك الفولاذية، المحرك هو 15KW كل الأسلاك النحاسية محرك مقاوم لدرجة الحرارة،وكتلة دائرة الزيت مطحونة بدقة.

13. تخزين الطاقة الطابع السريع، الخرق الكامل والخرق في مرة واحدة دون إيقاف الجهاز للطابع (ملاحظة:في الوقت الحالي المصنع الوحيد في الصين وتايوان الذي يمكنه إكمال الخرق والخرق في مرة واحدة دون إيقاف الجهاز)

14يعتمد النظام الهيدروليكي برودة زيت 70P للسيطرة على درجة حرارة الزيت من خلال تداول الزيت.

15الجزء الختم من المسار المستقيم يتحرك ذهابًا وإيابًا، مع تحكم تحكم تايواني ومحرك، PLC من دلتا، وتردد اللمس من ويلون.المعدات الكهربائية منخفضة الجهد من شركة سيمنز.

16نسيج اللك المستخدم في آلة القاعدة هو 0.18 إلى 0.23 ملليمتر سميكة. المواد الأساسية: 0.25-0.04 ملليمتر سميكة الصلب الشريط المجلفن،

17يمكن أن تنتج منتجات مترية وبريطانية، 3600ملم. هناك مقطع مخصص لضبط الحجم.

18- عملية الإنتاج: إزالة الشريط - التشكيل بالسلسلة - التقييم - الجهاز الهيدروليكي التلقائي - التعبئة - المنتج النهائي

19قدرة معدات خط الإنتاج، 0-30 متر (8-10 وحدات).

20يمكن تعديل دليل الاستيراد والمستقيم في جميع الاتجاهات

21الوحدة لديها شريط نقل النفايات و جهاز استقبال المواد

فيما يتعلق بتصميم وتصنيع القوالب الختانة وفقًا لمعايير القوالب ، تشمل القوالب:

1. القالب الأمامي: 1 مجموعة

2. القالب الخلفي: 1 مجموعة

3. القالب: 8 مجموعات (ثلاثة ثقوب لكل قالب) (ملاحظة: مجهزة بـ 4 صنابير و 36 إدراجًا للفحص)

23آلة الخرسانة لديها منصة استقبال للمنتجات مصنوعة من الفولاذ المقاوم للصدأ

26نظام التحكم الكهربائي لخط الإنتاج، التحكم في التردد المتغير لمطحنة التدحرج، التحكم الخدمي لوحدة القطع والطعن، مع واجهة الإنسان والآلة، عرض السرعة،طول المنتج، المخرج، فشل المعدات، ومفاتيح وقف الطوارئ المناسبة يجب أن تكون مجهزة في المواقع المقابلة على خط الإنتاج

أما بالنسبة إلى شريط T السقف، لدينا الأنواع التالية أيضا الشكل T شريط:

هنا سقف T شريط التدحرج تشكيل آلة العمل فيديو:
