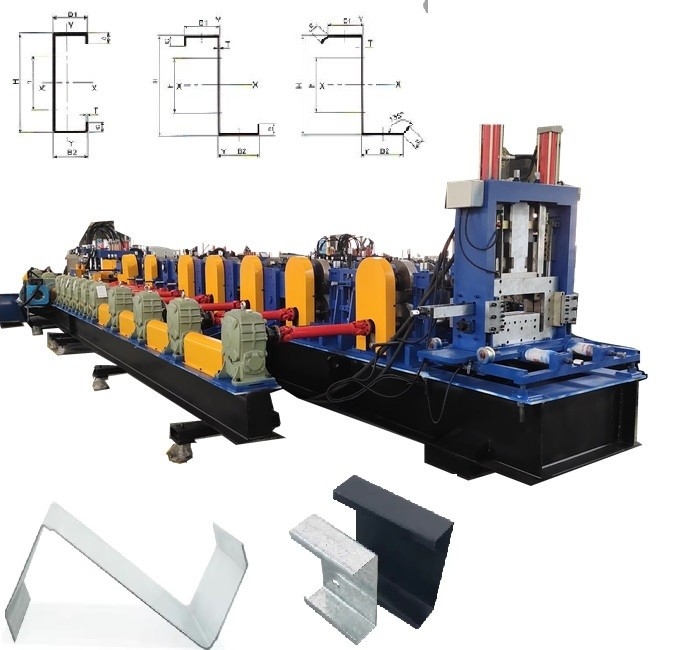

C Purline U Purline M Purline Z Purline آلة تشكيل التدحرج

C purline ، U purline ، M purline Z purline ، C & Z purline آلة تشكيل التداول

يمكن استخدام الصلب CZ لبناء الهيكل الرئيسي ، وبعد المعالجة العميقة ، يمكن أن يلبي بشكل جيد متطلبات تصميم هيكل المبنى ، مما يجعل هيكل المبنى أكثر استقرارا وموثوقية. يستخدم الصلب الشكل C بشكل رئيسي على بعض أعمدة الجدران وشرائط خشب الصندل في المباني ، والتي يمكن أن تحصل على هيكل مبنى قوي نسبيا.  الفولاذ ذي شكل Z هو فولاذ شائع يتم تشكيله باردة ويستخدم عادة في الهياكل الفولاذية الكبيرة ، وخاصة في المباني مثل المصانع ، ولها مقاومة زلزالية. الرفوف، الدفيئات الخضراء، والأثاث: يستخدم الصلب التشيكي أيضا في إنتاج الرفوف، الدفيئات الخضراء، والأثاث.

وفقًا لاستخدام وتطبيق أسطوانات القماش ، تم تصميم الأنواع التالية من C purline ، U purline ، M purline Z purline ، C & Z purline rolling forming machine ؛

1آلة تشكيل للوحات الخفيفة (بعمق من 1 إلى 2.5 ملم على سبيل المثال)

2آلة تشكيل للوحات الثقيلة (سمك الشكل 1.5 إلى 3.5 أو 4.5mm)

3. آلة CZ ذاتية التشغيل بالكامل

4. C U Z M آلة القيادة

5آلة تشكيل التدحرج شبه التلقائية (من C إلى Z عن طريق الدرابزين أو عن طريق ضبط PLC)

خذ الأحجام التالية على سبيل المثال لإظهار لك كيف تم تصميم آلة purline CZ تلقائية بالكامل: خذ تلك الأحجام الشعبية لاستعارتك، يمكن أن تكون جميع تلك من قبل آلة واحدة

كيف تختار الآلة المناسبة وفقا لاحتياجاتك؟

1. يرجى اختيار وضعية الماكينة وفقا لسمك المادة ، صلابة. على سبيل المثال في الولايات المتحدة الأمريكية نستخدم SG550 كامل الصلب الصلب والسمك إلى 4.5mm ومن ثم علينا استخدام نوع علبة التروس أنواع العمل الثقيلة. إذا فقط سمك من 1.0 إلى 2.5mm، وفقط الصلب الناعم ومن ثم يمكننا استخدام خفيفة الدوال CZ آلة purline.

2. اختر وضع CZ purline ، مع الأخذ بعين الاعتبار عرض القاع. إذا كان عرض القاع إلى 400mm أو أكبر ، من الأفضل أن نختار القالب الثقيل.

3. اختر وضع CZ purline، وفقا للدرجة التلقائية: على سبيل المثال إذا كنت ترغب في ضبط نطاق السماكة تلقائيا، إذا كنت ترغب في تغيير الأحجام بواسطة PLC،إذا كنت ترغب في تغيير الشكل من C إلى Z ومن ثم يمكننا اختيار القالب التلقائي بالكامل.

4إذا اخترت طلاء "سي زي"، فمن فضلك ضع في اعتبارك ميزانيتك.إذا كنت تشعر أن لديك المهندس الموكب ويمكنك التعامل مع الجهاز بسهولة في الوقت نفسه ميزانيتك محدودة، باستخدام سلسلة كتحويل، ضبط يدوي.

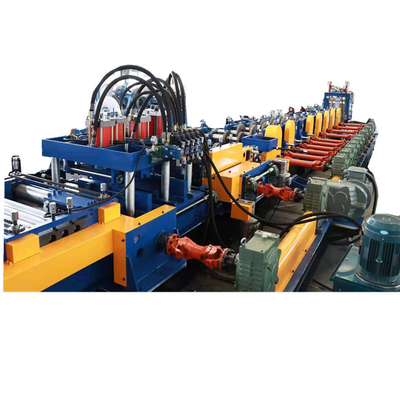

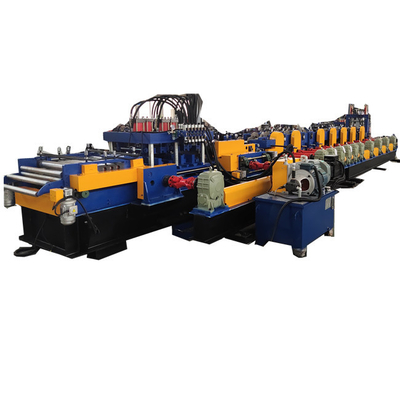

في الجزء التالي، سأقدم النوع الآلي:

في جزء التسوية، وهناك أيضا محرك الخدمة، بمجرد تغيير عرض الملفات المدخلة، والجزء التسوية سوف تفعل ضبط تلقائيًا.

إطعام عجلة مسطحة + أزواج مزدوجة من عجلات محايدة. يمكن أن يتحرك دليل التغذية بشكل مستقل في الأمام والخلف من عجلات الدليل،مما يعني أنه يمكن تعديل الأدوات على اليسار واليمين بشكل منفصليجب أن تكون العجلة اليدوية على جانب التشغيل ولها وظيفة حركة جانبية شاملة.

تعديل الخدمة لارتفاع الخصر وعرض القاع، وتعديل السماكة من خلال محرك الخدمة محرك مركزي للدراجة الدودة وتعديل الدراجة الدودة،معدات الدودة ومواقع المحامل لديها ثقوب حقن الزيت، تبادل CZ للتعديل اليدوي.

غطاء المحامل والمكسرات: مغلفة بالكروم

الصفوف: 16 صفوف

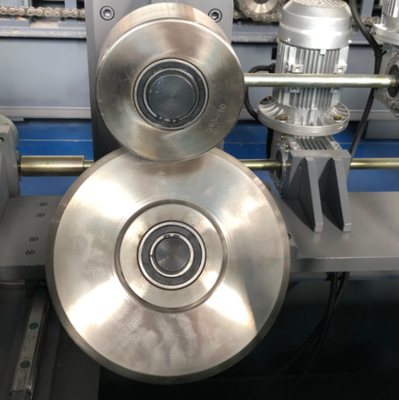

مادة العجلة: Cr12، المعالجة الحرارية إلى HRC58-60 بعد معالجة CNC، تحويل الدقة

مواد المحور: 40Cr

قطر العمود: 70/95mm

وضع التروس: علبة التروس

السرعة: حوالي 20-40m/min

المحرك الرئيسي: 45 كيلوواط * 2 وحدة ، محرك Siemens AC المتغير التردد

خفّف التروس: سلسلة K

قوة المحرك تعديل الحجم: 2 * 1.5kw + 2.2kw، سييمنس محرك الخدمة V90

تعديل مساحة الإفراج عن الدوامة للثباتات المختلفة: 8 * 0.75kw (وفقاً للتصميم الفعلي)

التقييم: ضمان مستقيمية المنتج النهائي

القطع الهيدروليكي: قطع التتبع ، التواء 45 درجة ، لا نفايات ، نموذج واحد مع زوج واحد من الشفرات

مادة العفن للقطع: Cr12 mov

نظام التبريد: نظام التشحيم المبرد بالماء، مع خزان المياه ومضخة.يتم إضافة شاشة تصفية في مدخل خزان المياه لمنع حطام المياه من دخول خزان المياه وتلف المضخة

الجهد: 460V، 60Hz، 3ph، (وفقا لمتطلبات العميل)

في الجزء العلوي من الإطار، ونحن سوف تصميم مع محرك الخدمة أيضا، من مثال سمك من 1.5 إلى 3.5mm، يمكننا أن نجعلها تغييرات تلقائية وفقا لتحكم اللوحة التحكمية، بهذه الطريقة،يمكننا أن نجعله دقيقاً بنسبة 100%.

عند التعامل مع نوع السوبر سميك أو العمل الثقيل، المكدس التلقائي ضروري أيضا.

من ناحية أخرى، اسمحوا لي أن أشارك بعض التصميم الاقتصادي أكثر C & Z لتحديد المرجعية لجهاز تشكيل التدحرج: هذا النوع يمكننا استخدام السلسلة كتحويل ثم ستكون التكلفة أقل.

وبالنسبة لجزء الجهاز المثابرةلدينا ثلاثة أنواع لاستعارتك:

1لكمة مستقلة، والتي هي لمزيد من اللكمات.

2قبل الضرب، إذا كان الضرب على الجانب، علينا أن نفعل قبل الضرب

3بعد الضرب، إذا كانت الضربة في الأسفل وقريبة من النهاية، يمكننا استخدام الضربة بعد.

هذا الخرق هو جيد إذا كان لديك الكثير من الثقوب للكتلة، من خلال هذا النوع يمكننا تغيير يموت بسهولة وتعزيز سرعة عمل الآلة.

بعد الضرب:

ماذا لو كان الحل، أنا فقط أريد أن تجعل حجم واحد ثابت؟

يمكنك اختيار هذا النوع من نوع الصفيحة الوسطى، وسوف تكون التكلفة أقل وأسهل في الاستخدام.

إذا كان لديك المزيد من الأسئلة، يمكنك الاتصال بنا في أي وقت.
